35
UEFI BIOS
Обновление BIOS при помощи MSI DRAGON CENTER
Перед обновлением:
Убедитесь, что драйвер локальной сети установлен и есть подключение к сети
Интернет.
Обновление BIOS:
1. Установите и запустите MSI DRAGON CENTER, и затем перейдите на страницу
Support.

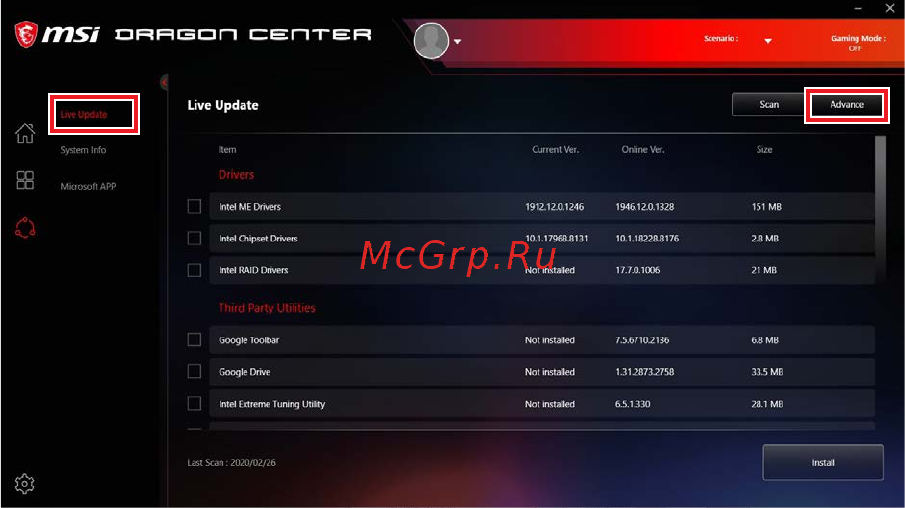

2. Выберите Live Update и нажмите кнопку Advance.
3. Нажмите кнопку Scan для поиска последней версии файла BIOS.
4. Выберите файл BIOS и нажмите на значок Download, чтобы загрузить и
установить последнюю версию файла BIOS.
5. Нажмите кнопку Next и выберите In Windows mode. И затем нажмите кнопку
Next и Start для запуска обновления BIOS.
6. По завершению процесса обновления, система перезагрузится автоматически.
Обновление BIOS при помощи кнопки Flash BIOS
1. Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI®, который
соответствует вашей модели материнской платы.
2. Переименуйте файл BIOS в MSI.ROM, затем сохраните его в корневую папку
флэш-диска USB .
3. Подключите блок питания к CPU_PWR1 и ATX_PWR1. (Никакие другие
компоненты кроме блока питания не используются.)
4. Подключите USB флэш-диск, содержащий файл MSI.ROM в порт Flash BIOS на
задней панели портов ввода/ вывода.
5. Нажмите кнопку Flash BIOS для обновления BIOS и светодиод начинает
мигать.
6. По завершению процесса обновления BIOS светодиод гаснет.
