UEFI BIOS
Режим EZ

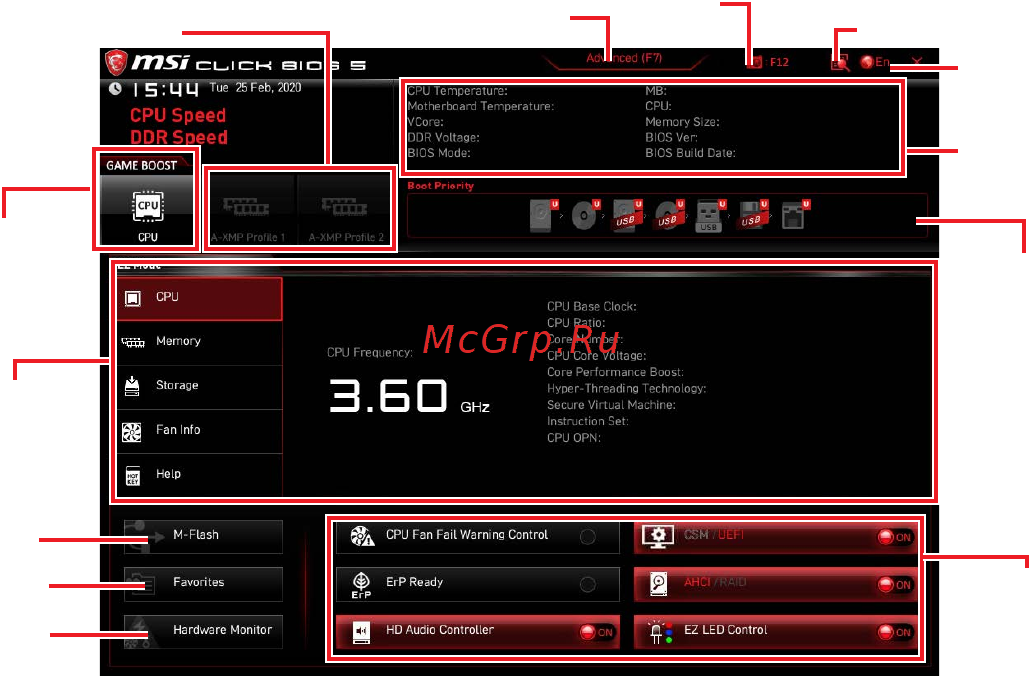

Режим EZ предоставляет основную информацию о системе и позволяет выполнить
основные операции по настройке. Для настройки расширенных функций BIOS,
пожалуйста, войдите в Расширенный режим, путем нажатия Переключатель
режимов установки или при помощи функциональной клавиши F7.
Профиль A-XMP
Информация
о компонентах
Информация
о системе
Приоритет
загрузочных
устройств
Функциональные
клавиши
Язык
GAME BOOST
Поиск
Скриншот
Переключатель
режимов установки
M-Flash
Аппаратный
мониторинг
Избранное
∙ GAME BOOST – щелкните для переключения GAME BOOST для разгона. Эта
функция доступна, только если материнская плата и процессор поддерживают эту
функцию.
⚠
Внимание!
Для сохранения оптимальной производительность и стабильности системы после
активации функции GAME BOOST, пожалуйста, не делайте никаких изменений в
меню BIOS.
∙ Профиль A-XMP - позволяет выбрать профиль A-XMP для разгона оперативной
памяти. Эта функция доступна, только если система, память и процессор
поддерживают эту функцию.
∙ Переключатель режимов установки – нажмите эту вкладку или клавишу F7,
чтобы переключиться между режимами EZ и разгона.
∙ Скриншот – нажмите на эту вкладку или клавишу F12, чтобы сделать скриншот и
сохранить его на флэш-диск USB (только FAT/ FAT32).
∙ Поиск – кликните по данной вкладке или нажмите клавиши Ctrl + F для перехода
на страницу поиска. Это позволяет выполнить поиск по имени параметра BIOS.
Наведите указатель мыши на пустое место и щелкните правой кнопкой мыши, для
выхода со страницы поиска.
⚠
Внимание!
На странице поиска доступны только функциональные клавиши F6, F10 и F12.
∙ Язык – позволяет выбрать язык интерфейса для настройки BIOS.
