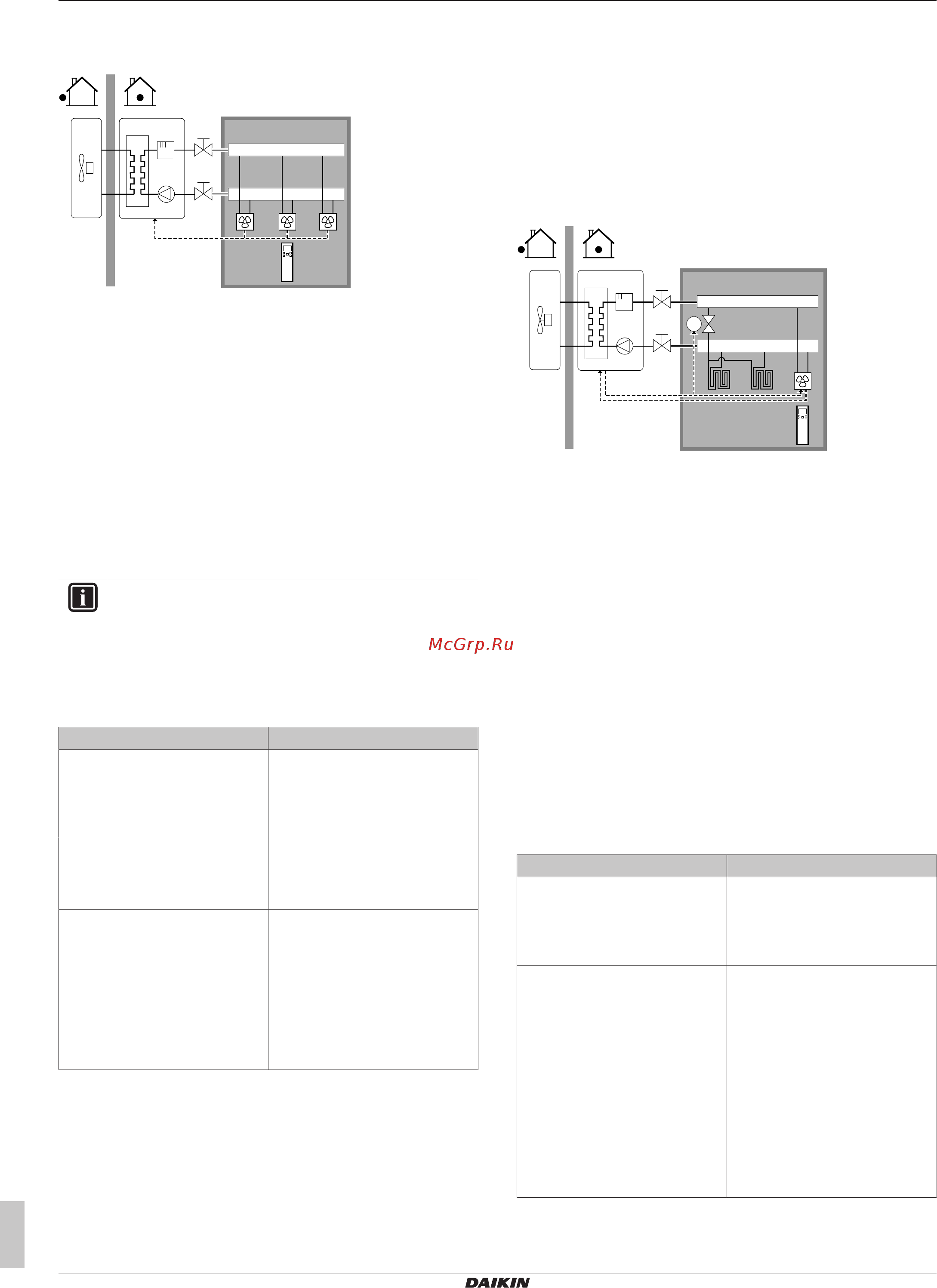

Daikin EHVH08S18DJ9WG [14/124] Руководство по применению
![Daikin EHVH08S18DJ9WG [14/124] Руководство по применению](/views2/1747247/page14/bge.png)
5 Руководство по применению
Руководство по применению для установщика
14
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
Конвекторы теплового насоса
Настройка
B
A
a
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Пульт дистанционного управления конвекторов
тепловогонасоса
▪ Конвекторы теплового насоса непосредственно
подсоединены к внутреннему агрегату.
▪ Нужная температура в помещении устанавливается через
пульт дистанционного управления конвекторов
тепловогонасоса.
▪ Сигнал запроса на обогрев/охлаждение помещения
отправляется на один цифровой вход внутреннего агрегата
(X2M/35 и X2M/30).
▪ Сигнал режима работы в помещении отправляется на
конвекторы теплового насоса через один цифровой выход
внутреннего агрегата (X2M/4 и X2M/3).
ИНФОРМАЦИЯ
При использовании нескольких конвекторов
теплового насоса убедитесь, что каждый из них
принимает инфракрасный сигнал от пульта
дистанционного управления конвекторов
тепловогонасоса.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
1 (Внешний комнатный
термостат): управление
блоком определяется внешним
термостатом.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Внешний комнатный термостат
для основной зоны:
▪ #: [2.A]
▪ Код: [C-05]
1 (1 контакт): если
используемый комнатный
термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения
между запросом на нагрев или
охлаждение.
Преимущества
▪ Охлаждение. Помимо нагрева конвектор теплового насоса
обеспечивает отличное охлаждение.
▪ Эффективность. Оптимальная энергоэффективность
благодаря функции взаимосвязи.
▪ Стильность.
Комбинация: теплые полы +конвекторы
теплового насоса
▪ Отопление помещения обеспечивается следующим:
▪ Теплые полы
▪ Конвекторы тепловогонасоса
▪ Охлаждение помещения обеспечивается только
конвекторами теплового насоса. Для выключения подогрева
теплых полов служит запорный клапан.
Настройка
B
A
a
M1
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Пульт дистанционного управления конвекторов
тепловогонасоса
▪ Конвекторы теплового насоса непосредственно
подсоединены к внутреннему агрегату.
▪ Во избежание образования конденсата на полу в режиме
охлаждения до контура теплых полов устанавливается
запорный клапан (приобретается на месте).
▪ Нужная температура в помещении устанавливается через
пульт дистанционного управления конвекторов
тепловогонасоса.
▪ Сигнал запроса на обогрев/охлаждение помещения
отправляется на один цифровой вход внутреннего агрегата
(X2M/35 и X2M/30).
▪ Режим работы в пространстве отправляется через один
цифровой выход (X2M/4 и X2M/3) внутреннего агрегата на:
▪ Конвекторы тепловогонасоса
▪ Запорный клапан
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
1 (Внешний комнатный
термостат): управление
блоком определяется внешним
термостатом.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Внешний комнатный термостат
для основной зоны:
▪ #: [2.A]
▪ Код: [C-05]
1 (1 контакт): если
используемый комнатный
термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения
между запросом на нагрев или
охлаждение.
