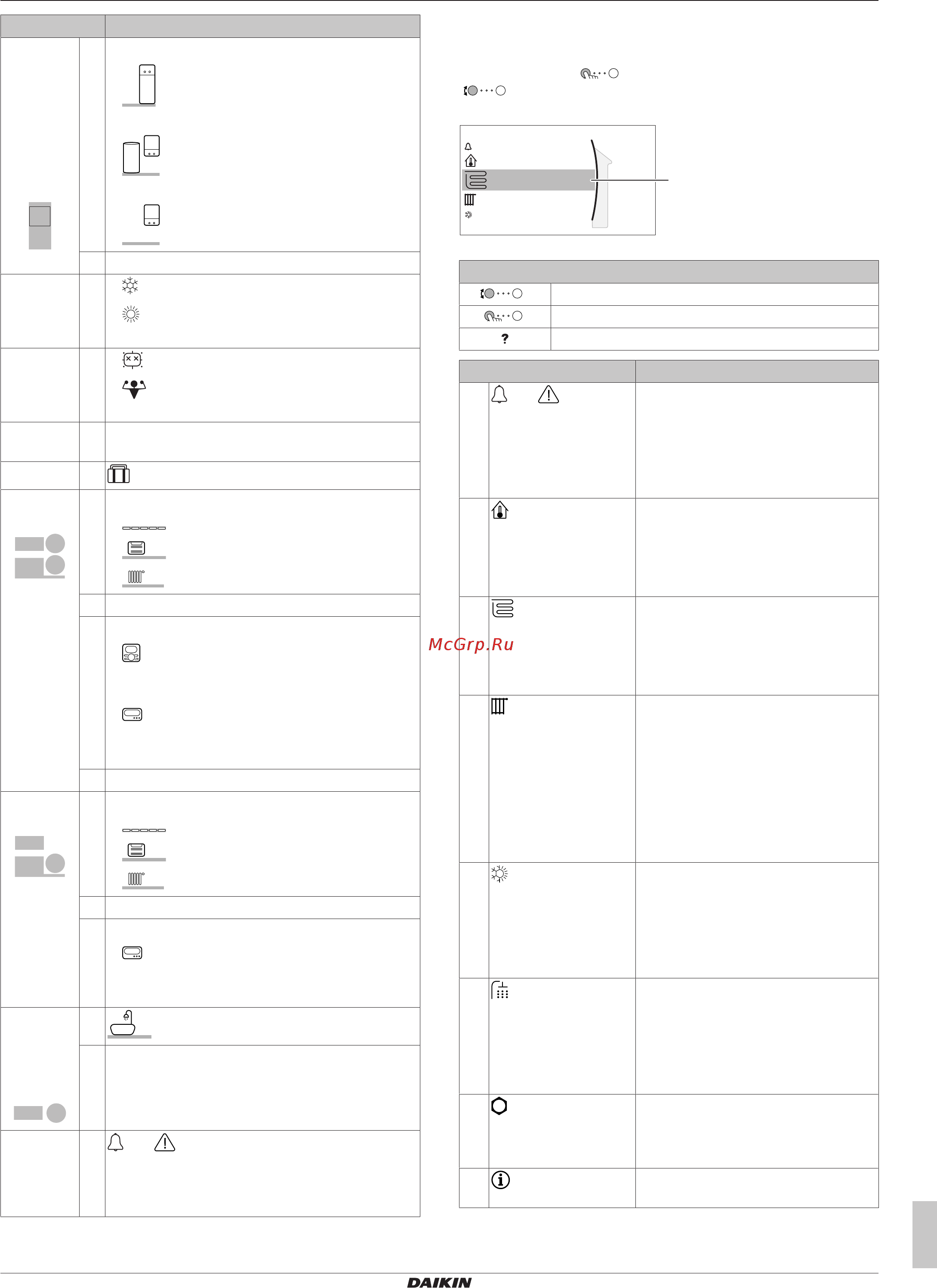

8 Конфигурирование
Руководство по применению для установщика
57
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
Позиция Описание
Внутренни
й агрегат/
резервуар
для
горячей
воды
бытового
потреблен
ия
b1
b2
b1 Внутренний агрегат:
▪ : Напольный внутренний агрегат с
встроенным резервуаром
▪ : Настенный внутренний агрегат с
отдельным резервуаром
▪ : Настенный внутренний агрегат
b2 Давление воды
Режим
работы в
пространст
ве
c
▪ : Охлаждение
▪ : Нагрев
Дезинфекц
ия/режим
быстрого
нагрева
d
▪ : Режим дезинфекции активен
▪ : Режим быстрого нагрева активен
Дата/
время
e Текущие дата и время
Выходной f
: Режим выходных активен
Главная
зона
g3
g1
g4
g2
g1 Тип нагревательного прибора:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
g2 Уставка температуры воды на выходе
g3 Тип комнатного термостата:
▪ : интерфейс пользователя Daikin,
используемый в качестве комнатного
термостата
▪ : Внешнее управление
▪ Скрыто: Управление температурой воды на
выходе
g4 Измеренная температура в помещении
Дополните
льная зона
h3
h1
h2
h1 Тип нагревательного прибора:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
h2 Уставка температуры воды на выходе
h3 Тип комнатного термостата:
▪ : Внешнее управление
▪ Скрыто: Управление температурой воды на
выходе
Горячая
вода
бытового
потреблен
ия
i1
i2
i1
: Горячая вода бытового потребления
i2 Измеренная температура в резервуаре
Сбой j
или : Произошел сбой
Дополнительные сведения см. в разделе
«12.4.1Отображение текста справки в случае
неисправности»на стр.99.
8.3.3 Экран главного меню
Чтобы открыть экран главного меню, находясь в главном
экране, нажмите ( ) или поверните левый наборный диск
( ). Из главного меню вы можете получить доступ к
различным экранам уставок и подменю.
a
2
Главная зона
Дополнительная зона
Помещение
Сбой
Нагрев/охлаждение помещения
a Выбранное подменю
Возможные действия на этом экране
Переход через список.
Вход в подменю.
Активация/отключение навигационной цепочки.
Подменю Описание
[0]
или Сбой
Ограничение: Отображается только
в случае сбоя.
Дополнительные сведения см. в
разделе «12.4.1Отображение
текста справки в случае
неисправности»на стр.99.
[1]
Помещение
Ограничение: Отображается только
в том случае, если комнатный
термостат подключен к внутреннему
агрегату.
Задание температуры в помещении.
[2]
Главная зона
Отображается соответствующий
символ для типа нагревательного
прибора в основной зоне.
Задание температуры воды на
выходе для основной зоны.
[3]
Дополнительная
зона
Ограничение: Отображается только
в том случае, если имеются две
зоны температуры воды на выходе.
Отображается соответствующий
символ для типа нагревательного
прибора в дополнительной зоне.
Задание температуры воды на
выходе для дополнительной зоны
(при наличии).
[4]
Нагрев/
охлаждение
помещения
Показывается соответствующий
символ для вашего агрегата.
Перевод агрегата в режим
отопления или режим охлаждения.
На моделях только с нагревом вы
не можете изменить режим.
[5]
Бак ГВС
Ограничение: Отображается только
при наличии резервуара горячей
воды бытового потребления.
Задание температуры в резервуаре
горячей воды бытового
потребления.
[7]
Пользоват.
настройки
Предоставляет доступ к
пользовательским настройкам,
таким как режим выходных и тихий
режим.
[8]
Информация
Отображаются данные и
информация о внутреннем агрегате.
