7 Монтаж
Руководство по применению для установщика
46
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
7.8.2 Меры предосторожности при
подсоединении трубопровода воды
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
7.8.3 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
Для облегчения технического обслуживания предусмотрены два
запорных клапана и один перепускной клапан избыточного
давления. Установите запорные клапаны на входе и выходе
воды для нагрева помещения. Чтобы обеспечить минимальный
расход (и предотвратить возникновение избыточного давления),
установите перепускной клапан избыточного давления на
выходе воды для нагрева помещения.
1 Установите запорные клапаны на трубопроводах воды для
нагрева помещения.
2 Наверните гайки внутреннего агрегата на запорном
клапане.
3 Подсоедините трубопроводы входа и выхода горячей воды
бытового потребления к внутреннему агрегату.

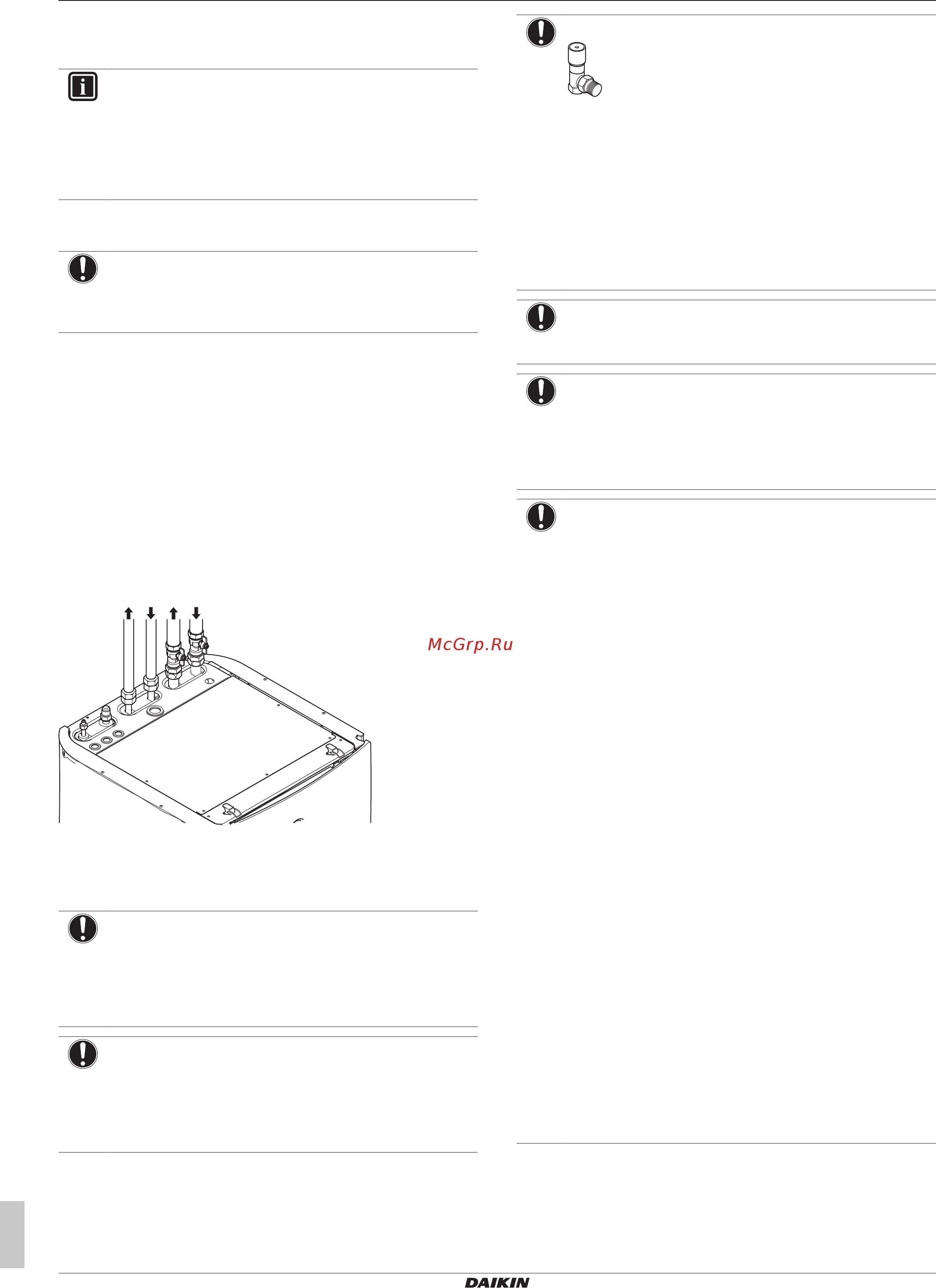

c d a b
a Выход нагревающей/охлаждающей воды
b Вход нагревающей/охлаждающей воды
c Выход горячей воды бытового потребления
d Вход холодной воды бытового потребления (подача
холодной воды)
ПРИМЕЧАНИЕ
Рекомендуется установить запорные клапаны на
соединения входа холодной воды бытового
потребления и выхода горячей воды бытового
потребления. Эти запорные клапаны приобретаются на
месте.
ПРИМЕЧАНИЕ
Во избежание повреждения находящихся рядом
предметов в случае утечки воды рекомендуется во
время длительного отсутствия закрывать запорные
клапаны на входе холодной воды бытового
потребления.
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования). Рекомендуется установить
перепускной клапан избыточного давления в контуре
воды для нагрева помещения.
Помните о минимальном расходе при регулировке
настройки перепускного клапана избыточного
давления. См. разделы «6.4.3 Проверка объема и
расхода воды» на стр. 31 и «9.4.1 Проверка
минимального расхода»на стр.90.
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ПРИМЕЧАНИЕ
Предохранительный клапан (приобретается на месте)
с давлением открытия не более 10 бар (= 1 МПа)
должен быть установлен на входе холодной воды для
бытового потребления в соответствии с применимым
законодательством.
ПРИМЕЧАНИЕ
▪ На соединении входа холодной воды бака-
аккумулятора горячей воды бытового потребления
должны быть установлены сливное устройство и
устройство сброса давления.
▪ Во избежание обратного сифонирования
рекомендуется установить на входе воды обратный
клапан в соответствии с действующими
нормативами.
▪ Рекомендуется установить на входе холодной воды
редукционный клапан в соответствии с
действующими нормативами.
▪ На входе холодной воды следует установить
расширительный бак в соответствии с
действующими нормативами.
▪ Редукционный клапан рекомендуется
устанавливать выше верха резервуара горячей
воды бытового потребления. Нагревание
резервуара горячей воды бытового потребления
приводит к увеличению объема воды, и без
редукционного клапана давление воды в
резервуаре может подняться выше расчетного.
Кроме того, высокому давлению подвергаются
подсоединенные к резервуару установленные
компоненты (трубопроводы, места отвода и др.). Во
избежание этого необходимо установить
редукционный клапан. Предотвращение
избыточного давления зависит от правильной
работы установленного на месте редукционного
клапана. Если он НЕ работает надлежащим
образом, избыточное давление деформирует
резервуар, вследствие чего может произойти утечка
воды. Для подтверждения надежности
эксплуатации необходимо регулярное техническое
обслуживание.
7.8.4 Подсоединение трубопроводов
рециркуляции
Предварительные условия: Требуется только в случае
применения рециркуляции в системе.
