8 Конфигурирование
Руководство по применению для установщика
72
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
Ограничение насоса
Ограничение скорости насоса [9‑0D] определяет максимальную
скорость насоса. При нормальных условиях используемая по
умолчанию настройка НЕ должна изменяться. Ограничение
скорости насоса отменяется, когда расход ниже минимального
значения (ошибка 7H).
# Код Описание
[4.7] [9-0D] Ограничение насоса:
▪ 0: Нет ограничений
▪ 1~4: Стандартное ограничение.
Ограничение применяется при
любых условиях. Требуемое
управление разностью температур и
комфорт НЕ гарантируются.
▪ 5~8: Ограничение при отсутствии
приводов. Ограничение скорости
насоса применяется, когда
отсутствует выход нагрева. При
наличии выхода нагрева скорость
насоса определяется только
разностью температур в
соответствии с требуемой
производительностью. Для этого
диапазона ограничения возможна
разность температур и
гарантируется комфорт.

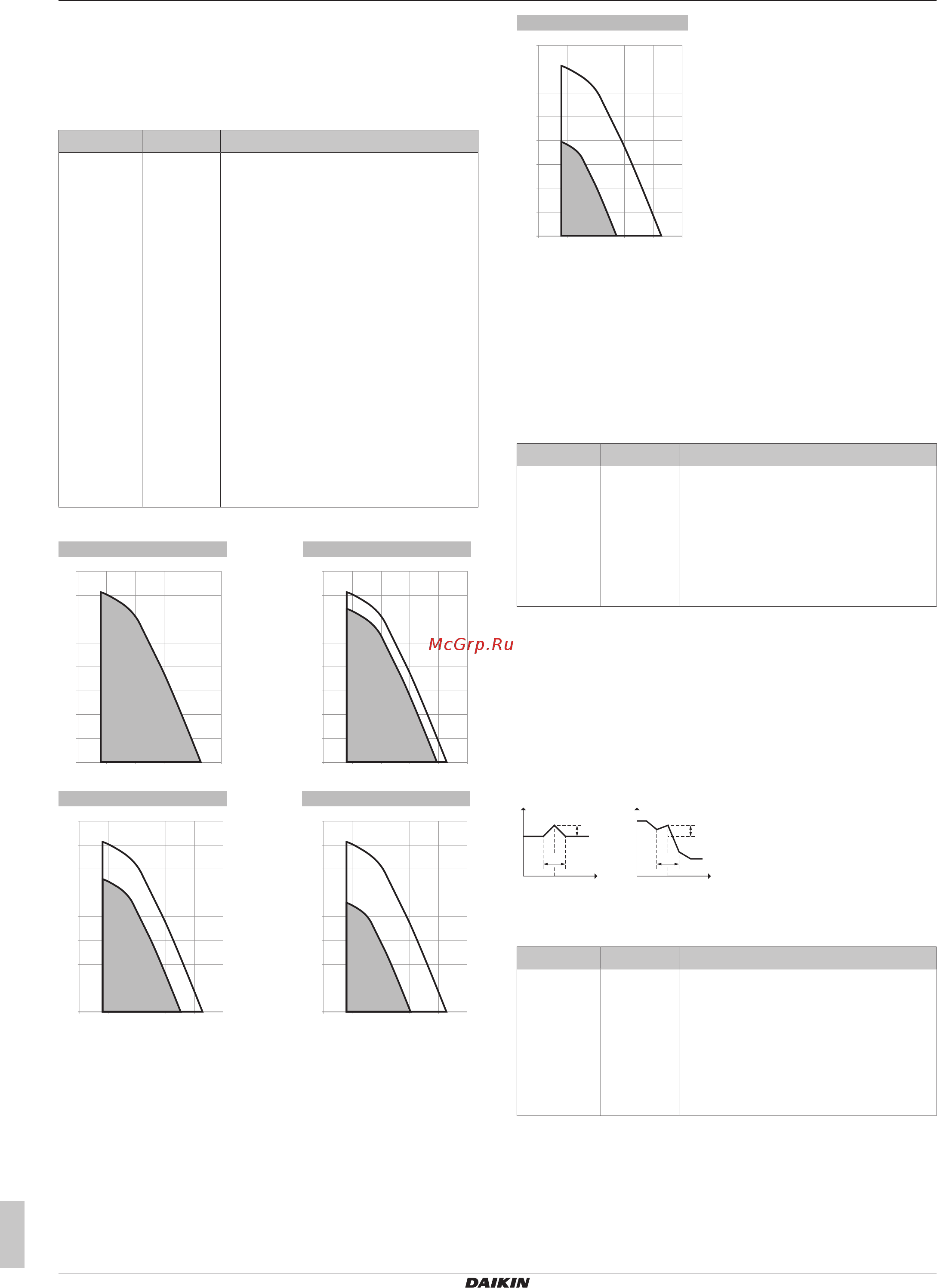

Максимальные значения зависят от типа блока:
[9-0D]=0 [9-0D]=5
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]=6 [9-0D]=7
[9-0D]=8
a (kPa)
b (l/min)
a Внешнее статическое давление
b Расход воды
Насос за пределами диапазона
Если функция работы насоса выключена, насос выключается,
когда температура снаружи превышает заданное значение
параметра Температура выключения обогрева помещения
[4‑02] или падает ниже значения, заданного параметром
Температура выключения охлаждения помещения [F‑01]. Если
данная функция активирована, насос может работать при любой
температуре снаружи.
# Код Описание
[4.9] [F-00] Работа насоса:
▪ 0: Отключен, если температура
снаружи выше, чем [4-02], или ниже,
чем [F-01], в зависимости от режима
нагрева/охлаждения.
▪ 1: Возможна при любых внешних
температурах.
Повышение около 0°C
Используйте данную настройку для компенсации возможных
тепловых потерь здания при испарении растаявшего льда или
снега. (Например, в странах с холодным климатом.)
При нагреве нужная температура воды на выходе локально
увеличивается, когда температура снаружи приблизительно
равна 0°C. Эта компенсация может быть выбрана, используя
абсолютную температуру или нужную температуру, зависящую
от погоды (см. рисунок ниже).
T
t
T
A
R
L
0°C
T
t
T
A
R
L
0°C
a b
a Абсолютная нужная температура воды на выходе
b Метеозависимая нужная температура воды на выходе
# Код Описание
[4.A] [D-03] Повышение около 0°C
▪ 0: Нет
▪ 1: повышение 2°C, диапазон 4°C
▪ 2: повышение 4°C, диапазон 4°C
▪ 3: повышение 2°C, диапазон 8°C
▪ 4: повышение 4°C, диапазон 8°C
Превышение
Данная функция определяет, насколько температура воды
может повыситься выше нужной температуры воды на выходе
прежде, чем компрессор остановится. Компрессор начнет
работать снова, когда температура выходящей воды падает
ниже нужной температуры воды на выходе. Данная функция
работает ТОЛЬКО в режиме отопления.
