7 Монтаж
Руководство по применению для установщика
51
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
X1M
X2M
X1M
X2M
NO NC
M2S M2S
2128
21 29
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
7.9.11 Подключение электрических счетчиков
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, проверьте полярность.
Положительный вывод СЛЕДУЕТ подсоединять к
контактам X5M/6 и X5M/4; отрицательный — к
контактам X5M/5 и X5M/3.

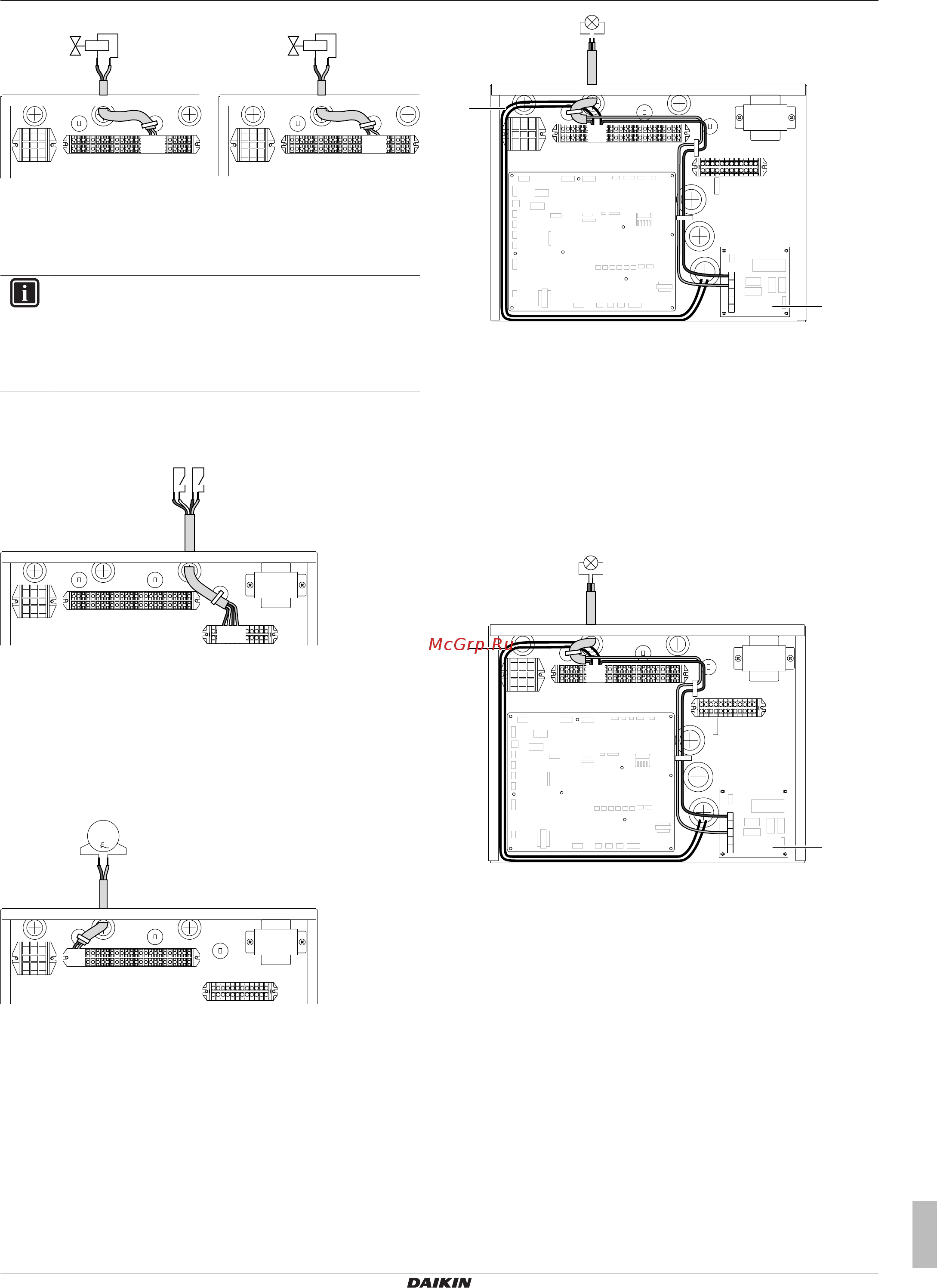

1 Подсоедините кабель электрических счетчиков к
соответствующим контактам, как показано на приведенном
рисунке.
X1M
X2M
X5M
S3S S2S
3
4
56
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
7.9.12 Подключение насоса горячей воды
бытового потребления
1 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X2M
X5M
1~
M
M2P
1 2
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
7.9.13 Подключение подачи аварийного
сигнала
1 Подсоедините кабель подачи аварийного сигнала к
соответствующим контактам, как показано на приведенном
рисунке.
X1M
X2M
A4P
X5M
X1M
YC Y1 Y2 Y3 Y4
Y1
YC
a
7 9
b
a Необходима установка EKRP1HB.
b Предварительно проложенная электропроводка между
X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
7.9.14 Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения
1 Подсоедините кабель выхода ВКЛ./ВЫКЛ. нагрева/
охлаждения помещения соответствующим контактам, как
показано на приведенном рисунке.
X1M
X2M
A4P
X5M
X1M
YC Y1 Y2 Y3 Y4
YC
Y2
a
7 9
b
a Необходима установка EKRP1HB.
b Предварительно проложенная электропроводка между
X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
7.9.15 Подключение переключения на
внешний источник тепла
1 Подсоедините кабель переключения на внешний источник
тепла к соответствующим контактам, как показано на
приведенном рисунке.
