3 Информация о блоке
Руководство по применению для установщика
9
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12

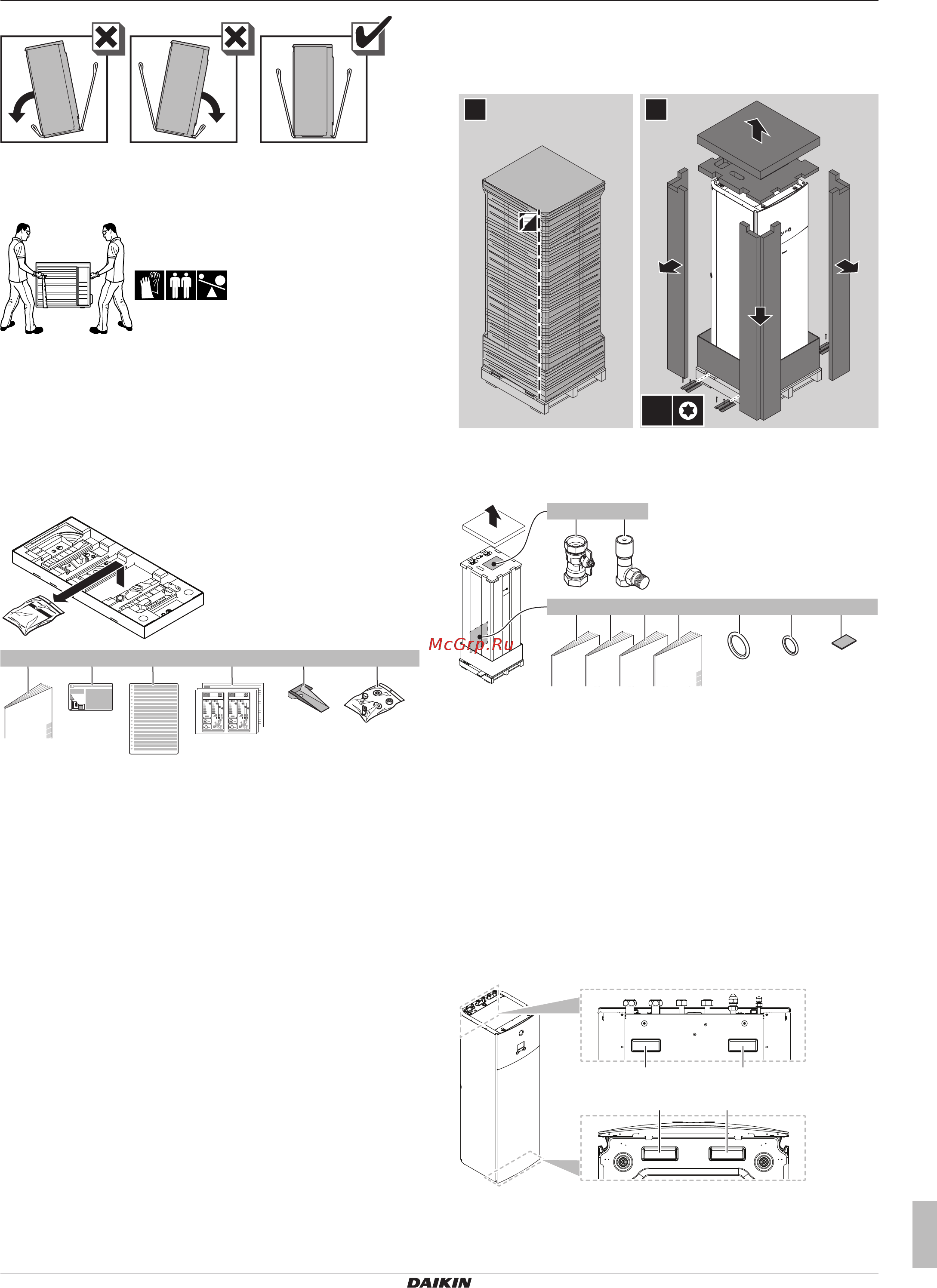

2 При перемещении блока:
▪ Удерживайте обе стороны стропа на одном уровне.
▪ Держите спину прямо.
3 После установки блока потяните строп с 1 стороны, чтобы
удалить его.
3.2.3 Для снятия аксессуаров с наружного
агрегата
1 Поднимите наружный агрегат. См. "3.2.2 Перемещение
наружного агрегата"на стр.8.
2 Снимите аксессуары внизу упаковки.
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
a Руководство по монтажу наружного агрегата
b Ярлык о наличии фторсодержащих парниковых газов
c Этикетка о наличии фторсодержащих парниковых газов
на нескольких языках
d Маркировка класса энергоэффективности
e Плата для монтажа агрегата
f Болты, гайки, шайбы, пружинные шайбы и зажим
проводов
3.3 Внутренний блок
3.3.1 Чтобы распаковать внутренний агрегат
1 2
8×
3.3.2 Снятие аксессуаров с внутреннего
блока
2×
4×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
a Запорные клапаны для контура воды для нагрева
помещения
b Перепускной клапан избыточного давления
c Общие правила техники безопасности
d Приложение для опционного оборудования
e Руководство по монтажу внутреннего агрегата
f Руководство поэксплуатации
g Уплотнительные кольца для запорных клапанов (контур
воды для нагрева помещения)
h Уплотнительные кольца для запорных клапанов,
приобретаемых на месте (контур горячей воды
бытового потребления)
i Уплотнительная лента для ввода проводки низкого
напряжения
3.3.3 Транспортировка внутреннего агрегата
Используйте для переноски агрегата ручки, расположенные
сзади и снизу.
b
a a
b
a Ручки на задней стороне агрегата
b Ручки на нижней стороне агрегата. Осторожно
наклоните агрегат назад, чтобы ручки стали видны.
