5 Руководство по применению
Руководство по применению для установщика
22
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
▪ Счетчик 2: измеряет остальное (т. е. внутренний агрегат и
резервный нагреватель).
Настройка
▪ Подключите счетчик1 к X5M/5 и X5M/6.
▪ Подключите счетчик2 к X5M/3 и X5M/4.
Типы счетчиков
▪ Счетчик 1: одно- или трехфазный счетчик в зависимости от
электропитания наружного агрегата.
▪ Счетчик2:
▪ При однофазной конфигурации резервного нагревателя
используется однофазный счетчик.
▪ В других случаях используется трехфазный счетчик.

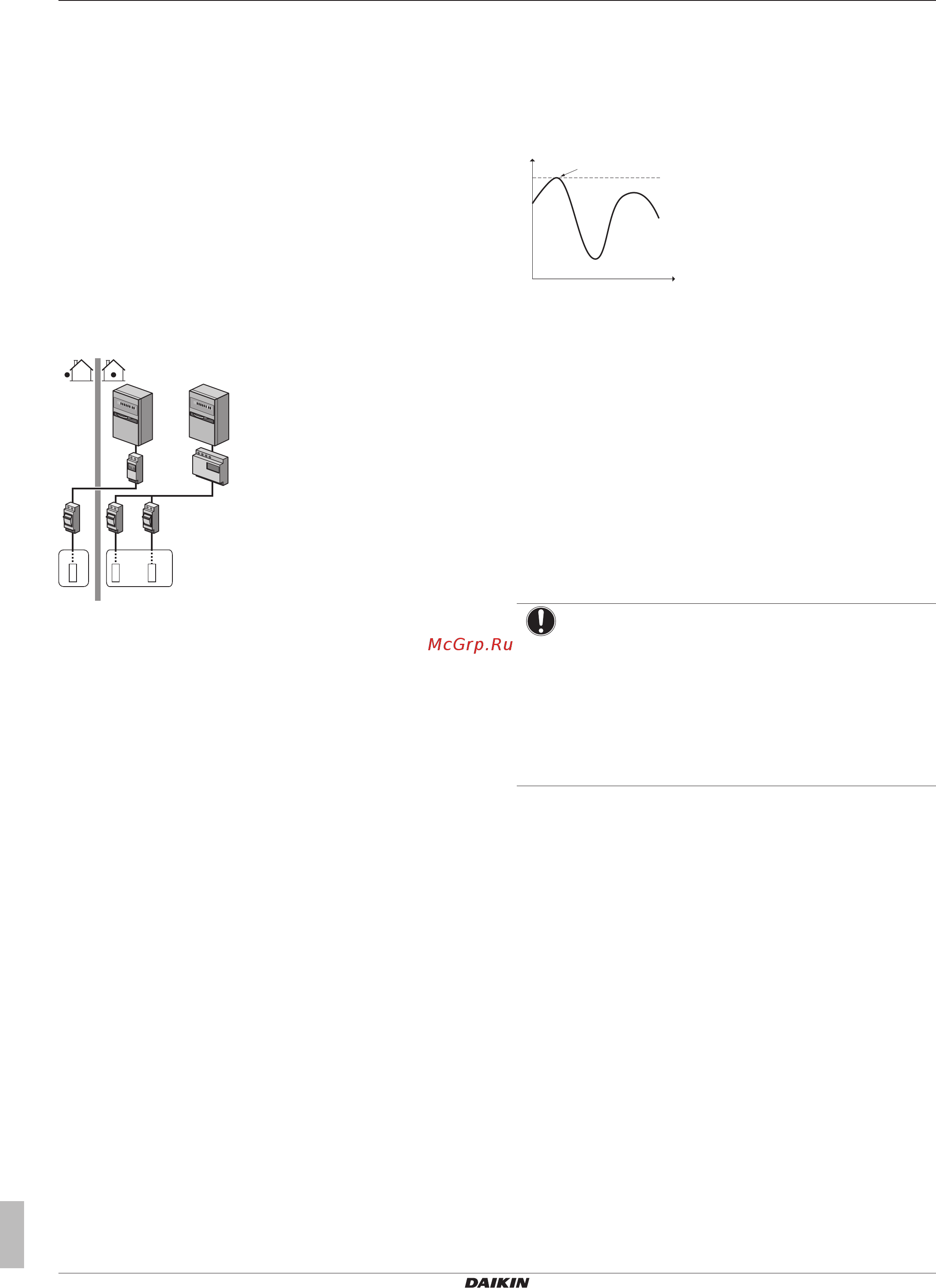

Пример
Однофазный наружный агрегат с трехфазным резервным
нагревателем:
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
A Наружный агрегат
B Внутренний агрегат
a Электрический шкаф (L
1
/N): энергосберегающий
источник электропитания
b Электрический шкаф (L
1
/L
2
/L
3
/N): обычный источник
электропитания
c Счетчик (L
1
/N)
d Счетчик (L
1
/L
2
/L
3
/N)
e Предохранитель (L
1
/N)
f Предохранитель (L
1
/L
2
/L
3
/N)
g Наружный агрегат (L
1
/N)
h Внутренний агрегат (L
1
/N)
i Резервный нагреватель (L
1
/L
2
/L
3
/N)
5.6 Настройка контроля
потребления энергии
▪ Контроль потребления энергии:
▪ Позволяет ограничивать потребление энергии во всей
системе (наружный агрегат, внутренний агрегат и
резервный нагреватель в совокупности).
▪ Конфигурация: уровень ограничения потребления энергии и
способ его достижения устанавливается через интерфейс
пользователя.
▪ Уровень ограничения потребления энергии выражается
следующим образом:
▪ Максимальный рабочий ток (А)
▪ Максимальная потребляемая мощность (кВт)
▪ Уровень ограничения потребления энергии активируется
следующим образом:
▪ Постоянно
▪ Цифровыми входами
5.6.1 Постоянное ограничение потребления
энергии
Постоянное ограничение потребления энергии способствует
максимальному входу мощности и тока в систему. В некоторых
странах максимальное потребление энергии для обогрева
помещений и нагрева ГВБП законодательно ограничено.
P
i
t
DI
a
b
P
i
Потребляемая мощность
t Время
DI Цифровой вход (уровень ограничения потребления
энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка и конфигурация
▪ Дополнительного оборудования не требуется.
▪ Через интерфейс пользователя установите настройки
управления потреблением энергии в [9.9] (описание всех
настроек приведено в разделе "8 Конфигурирование" на
стр.53):
▪ Выберите режим непрерывного ограничения
▪ Выберите тип ограничения (мощность в кВт или ток в А)
▪ Установите нужный уровень ограничения потребления
энергии
ПРИМЕЧАНИЕ
Установите минимальное потребление энергии
±3,6кВт, чтобы гарантировать:
▪ Размораживание. В противном случае, если
размораживание несколько раз будет прервано,
теплообменник замерзнет.
▪ Нагрев помещения и подготовку горячей воды
бытового потребления посредством разрешения
работы ступени1 резервного нагревателя.
5.6.2 Ограничение потребления энергии,
активированное цифровыми входами
Ограничение потребления энергии также полезно в сочетании с
системой управления энергопотреблением.
Мощности и ток всей системы Daikin динамически
ограничивается цифровыми входами (максимум четыре шага).
Каждый уровень ограничения потребления энергии
устанавливается через интерфейс пользователя путем
ограничения:
▪ тока (А)
▪ потребляемой мощности (кВт)
Через систему управления энергопотреблением (приобретается
на месте) происходит активация определенного уровня
ограничения потребления энергии. Пример: Для ограничения
максимальной потребляемой мощности во всем доме
(освещение, бытовые электроприборы, нагрев помещения…).
