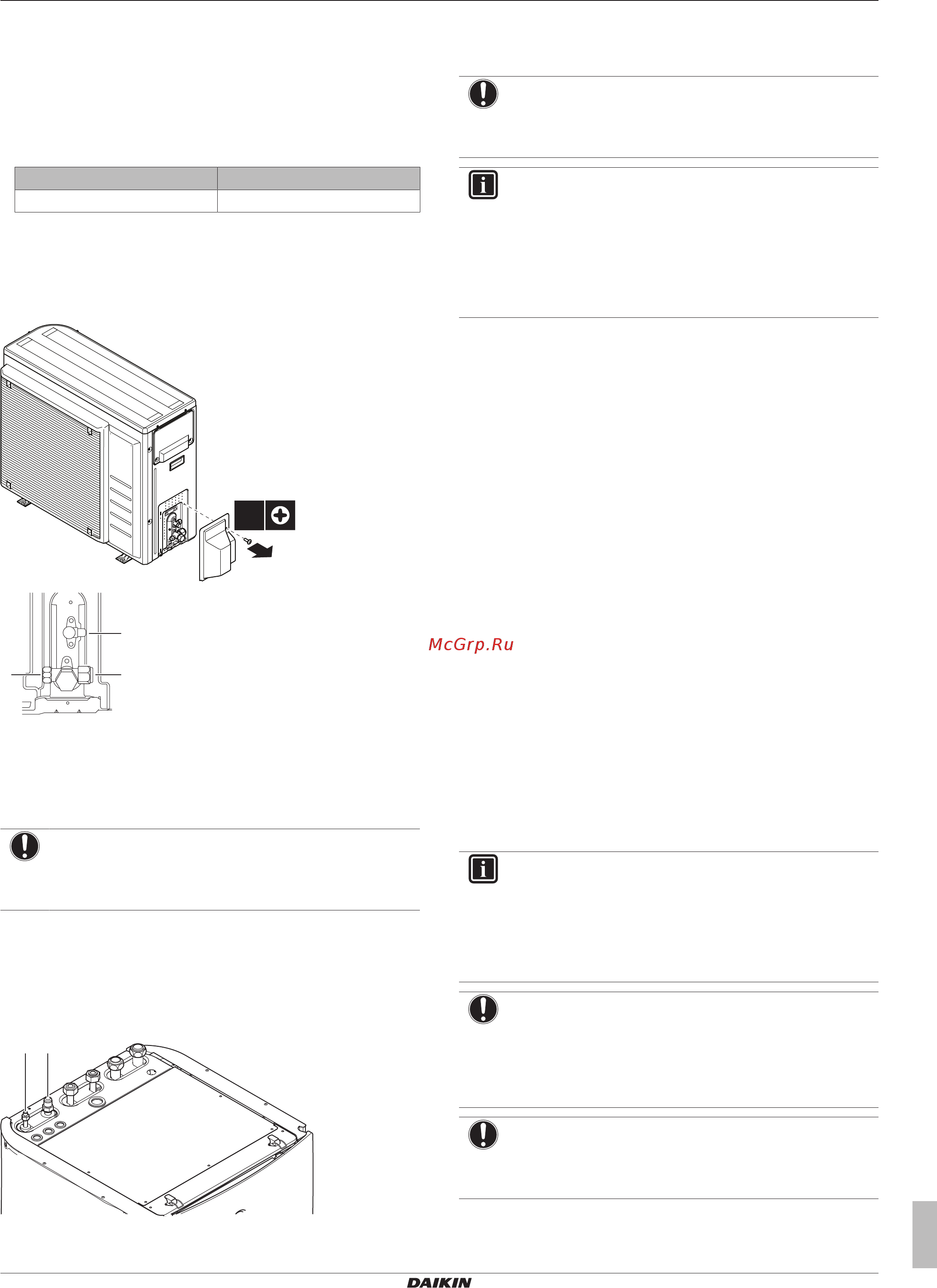

7 Монтаж
Руководство по применению для установщика
41
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
Обращение с крышкой сервисного порта
▪ ОБЯЗАТЕЛЬНО пользуйтесь заправочным шлангом,
оснащенным стержнем нажатия на вентиль, поскольку
сервисное отверстие относится к ниппельному типу.
▪ По окончании работы с отверстием для техобслуживания не
забудьте плотно закрыть его крышку и проверить, нет ли
протечек хладагента.
Параметр Момент затяжки (Н·м)
Крышка сервисного порта 11,5~13,9
7.5.8 Соединение трубопровода хладагента
с наружным агрегатом
1 Соедините патрубок жидкого хладагента внутреннего блока
с жидкостным запорным вентилем наружного блока.
1×
a
b
c
a Запорный вентиль в контуре жидкого хладагента
b Запорный вентиль в контуре газообразного хладагента
c Сервисное отверстие
2 Соедините патрубок газообразного хладагента внутреннего
блока с запорным вентилем газообразного хладагента
наружного блока.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента
между внутренним и наружным агрегатом в
воздуховоде либо оборачивать его наружной обмоткой.
7.5.9 Соединение трубопровода хладагента
с внутренним агрегатом
1 Подсоедините жидкостный запорный клапан наружного
агрегата к соединению жидкого хладагента внутреннего
агрегата.
b
a
a Соединение жидкого хладагента
b Соединение газообразного хладагента
2 Подсоедините газовый запорный клапан наружного
агрегата к соединению газообразного хладагента
внутреннего агрегата.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента
между внутренним и наружным агрегатом в
воздуховоде либо оборачивать его наружной обмоткой.
ИНФОРМАЦИЯ
Если пространство для монтажа внутреннего агрегата
ограничено, можно установить дополнительный
комплект колен трубопроводов (EKHVTC), чтобы
упростить подключение к патрубкам газообразного и
жидкого хладагента внутреннего агрегата. Порядок
монтажа приведен в инструкции к комплекту колен
трубопроводов.
7.6 Проверка трубопровода
хладагента
7.6.1 Проверка трубопровода хладагента
Трубопроводы хладагента внутри наружного блока проходят
заводскую проверку на герметичность. Проверять нужно только
трубопроводы хладагента, проложенные снаружи наружного
блока.
Приступая к проверке трубопроводов хладагента
Убедитесь в том, что трубопроводы подсоединены к наружному
и внутреннему блокам.
Типовая последовательность действий
Проверка трубопроводов хладагента, как правило,
подразделяется на следующие этапы:
1 Проверка трубопроводов хладагента на герметичность.
2 Вакуумная осушка для полного удаления влаги, воздуха и
азота из трубопроводов хладагента.
Если существует вероятность присутствия влаги в
трубопроводе хладагента (например, в трубопровод могла
проникнуть вода), выполните изложенную ниже процедуру
вакуумной осушки, чтобы удалить влагу.
7.6.2 Меры предосторожности при проверке
трубопроводов хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ПРИМЕЧАНИЕ
Пользуйтесь двухступенчатым вакуумным насосом с
обратным клапаном с возможностью разрежения до
−100,7кПа (−1007бар) (5торр абсолютного значения).
Следите за тем, чтобы масло не попадало из насоса в
систему, когда насос не работает.
ПРИМЕЧАНИЕ
Вакуумный насос используется исключительно с
хладагентом R32. Применение этого насоса с другим
хладагентом может повредить насос и блок.
