5 Руководство по применению
Руководство по применению для установщика
15
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
Преимущества
▪ Охлаждение. Помимо нагрева конвекторы теплового насоса
также обеспечивают отличное охлаждение.
▪ Эффективность. Наибольшая эффективность теплых полов
достигается при использовании системы теплового насоса.
▪ Комфорт. Комбинация двух типов источников тепла
обеспечивает следующее:
▪ Очень комфортное отопление теплыми полами
▪ Приятное охлаждение от конвекторов теплового насоса
5.2.2 Несколько помещений –одна зона
температуры воды на выходе
Если нужна только одна зона температуры воды на выходе,
поскольку расчетная температура воды на выходе всех
нагревательных приборов одинакова, станция смесительного
клапана НЕ нужна (что дает экономию).
Пример: Если система теплового насоса используется для
нагрева одного пола при одинаковых нагревательных приборах
для всех помещений.
Теплые полы или радиаторы –
термостатические клапаны
При нагреве помещений теплыми полами или радиаторами
очень распространенным способом является контроль
температуры главного помещения с помощью термостата (это
может быть как интерфейс пользователя, так и внешний
комнатный термостат), а остальные помещения будут
контролироваться так называемыми термостатическими
клапанами, которые открываются и закрываются в зависимости
от температуры в помещении.

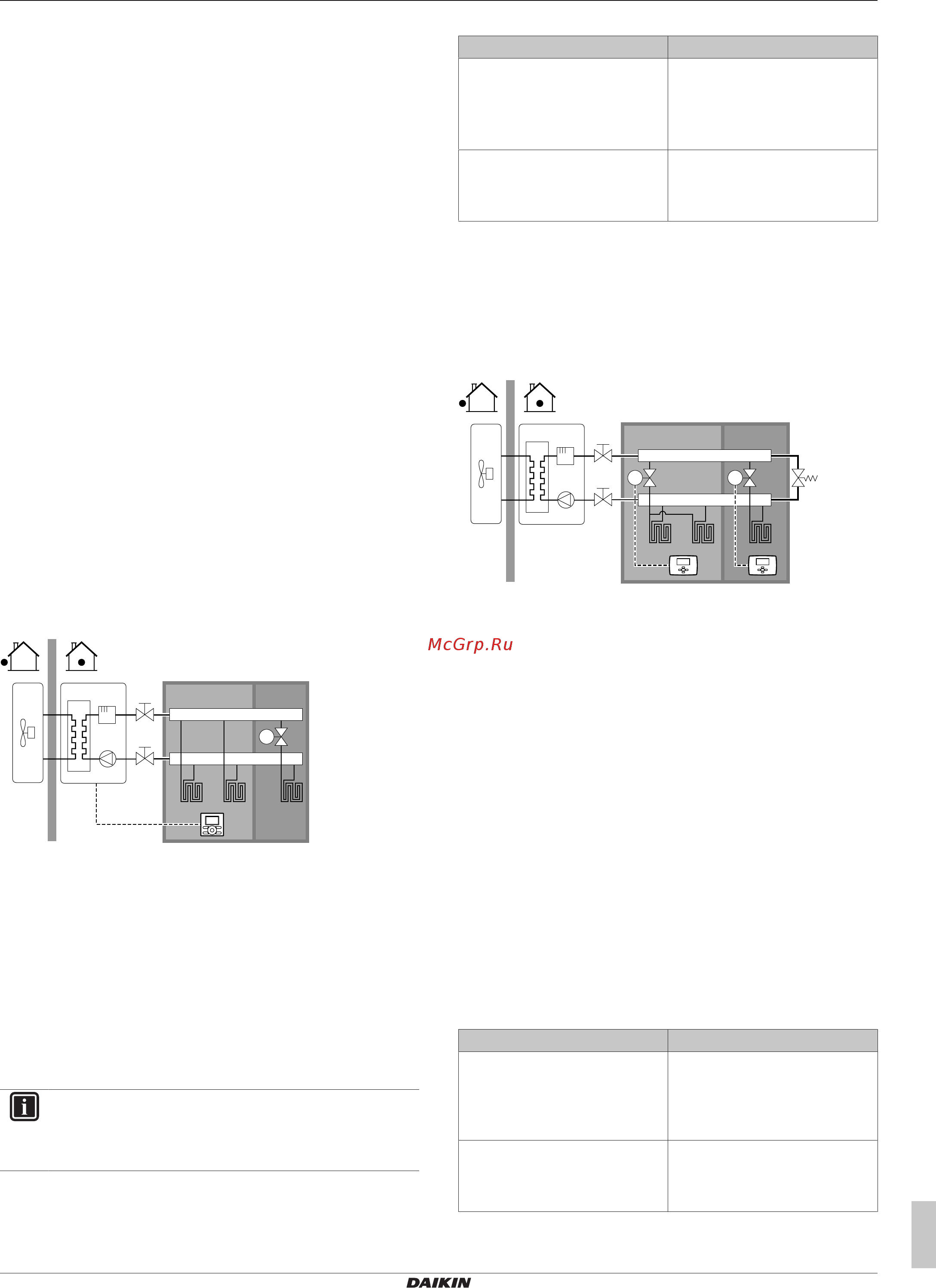

Настройка
T
B C
A
a
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Интерфейс пользователя, используемый в качестве
комнатного термостата
▪ Контур теплого пола основного помещения напрямую
подключен к внутреннему агрегату.
▪ Температура в главном помещении контролируется
посредством интерфейса пользователя, используемого в
качестве комнатного термостата (дополнительное
оборудование EKRUDAS).
▪ Перед контурами теплого пола всех остальных помещений
устанавливаются термостатические клапаны.
ИНФОРМАЦИЯ
Подумайте о ситуациях, когда главное помещение
обогревается другим источником тепла. Пример:
камины.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
2 (Комнатный термостат):
управление блоком
определяется на основе
окружающей температуры
интерфейса пользователя.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
▪ Простота. Такая же установка, как для одного помещения, но
с термостатными клапанами.
Теплые полы или радиаторы –несколько
внешних комнатных термостатов
Настройка
M2M1
B C
A
a a
b
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Внешний термостат помещения
b Байпасный клапан
▪ В каждом помещении устанавливается запорный вентиль
(приобретается на месте) во избежание подачи выходящей
воды при отсутствии запроса на нагрев или охлаждение.
▪ Байпасный клапан устанавливается с целью обеспечения
рециркуляции воды в случае, если все запорные вентили
закрыты. Чтобы гарантировать надежную работу, обеспечьте
минимальный расход воды согласно таблице "Проверка
объема и расхода воды" из раздела «6.4 Подготовка
трубопроводов воды»на стр.29.
▪ Выбор режима работы в пространстве производит интерфейс
пользователя у внутреннего агрегата. Помните, что режим
работы каждого комнатного термостата устанавливается в
соответствии с внутренним агрегатом.
▪ Термостаты помещения соединены с запорными вентилями,
но НЕ должны подсоединяться к внутреннему агрегату. Из
внутреннего агрегата постоянно поступает вода на выходе,
что дает возможность программировать расписание воды на
выходе.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
0 (Вода на выходе):
управление блоком
определяется на основе
температуры воды на выходе.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
