Daikin EHVH08S23DA9WG [22/124] Руководство по применению
![Daikin EHVH08S18DJ9WG [22/124] Руководство по применению](/views2/1747247/page22/bg16.png)
5 Руководство по применению
Руководство по применению для установщика
22
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
В случае Используйте счетчик…
▪ Трехфазный наружный
агрегат
▪ Резервный нагреватель
запитывается от трехфазной
системы (т. е. модель
резервного нагревателя *9W
или*6V, подключенная к
трехфазной системе)
Трехфазный
(*6V (6T1): 3~230В)
(*9W: 3N~400В)

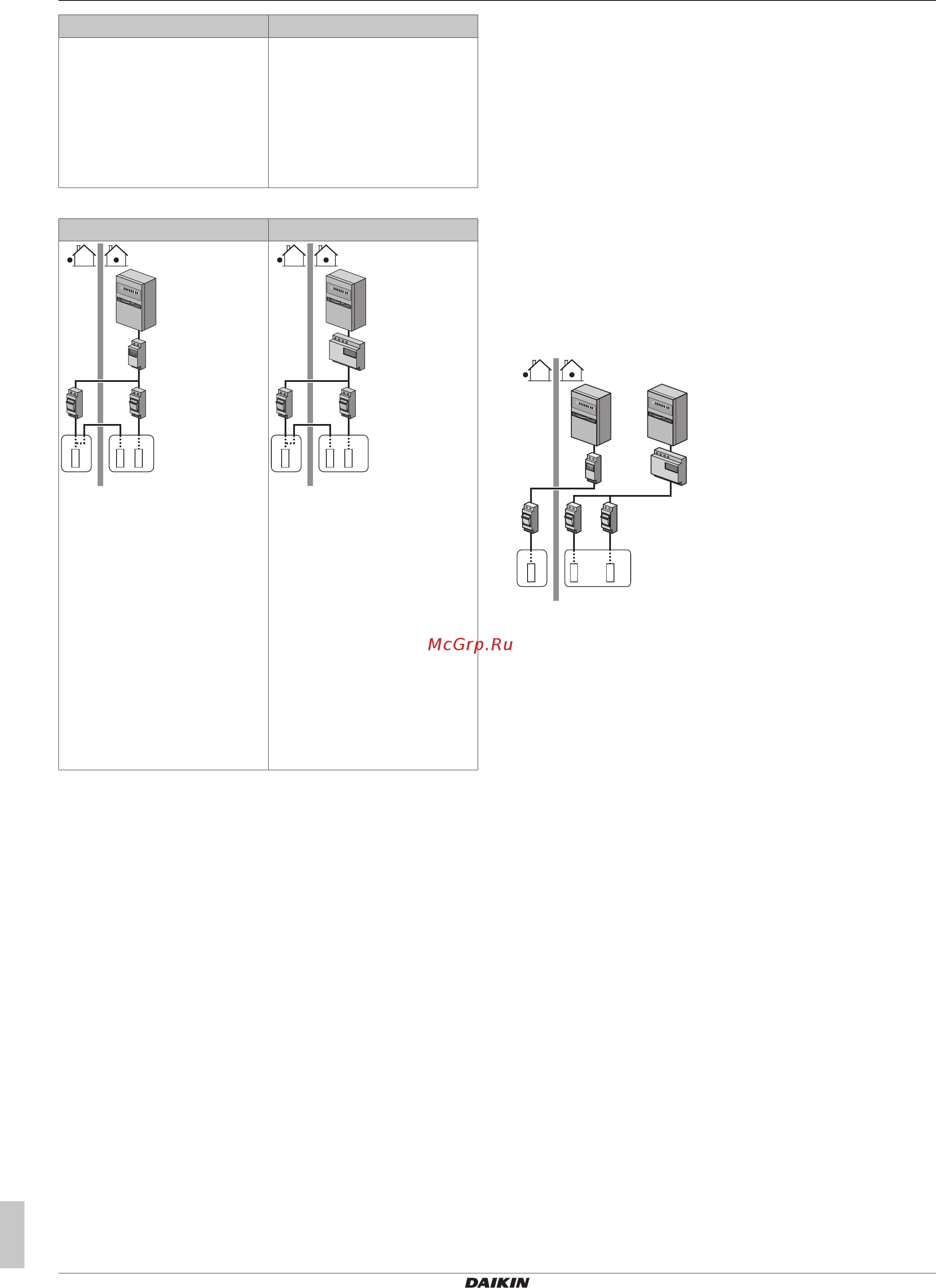

Пример
Однофазный счетчик Трехфазный счетчик
b
5
8
0
1
5
0
0
0
c c
fed
A B
a
A Наружный агрегат
B Внутренний агрегат
a Электрический шкаф (L
1
/N)
b Счетчик (L
1
/N)
c Предохранитель (L
1
/N)
d Наружный агрегат (L
1
/N)
e Внутренний агрегат (L
1
/N)
f Резервный нагреватель (L
1
/N)
b
5
8
0
1
5
0
0
0
gfe
A B
c d
a
A Наружный агрегат
B Внутренний агрегат
a Электрический шкаф (L
1
/L
2
/L
3
/
N)
b Счетчик (L
1
/L
2
/L
3
/N)
c Предохранитель (L
1
/L
2
/L
3
/N)
d Предохранитель (L
1
/N)
e Наружный агрегат (L
1
/L
2
/L
3
/N)
f Внутренний агрегат (L
1
/L
2
/L
3
/
N)
g Резервный нагреватель (L
1
/
L
2
/L
3
/N)
Исключения
▪ Второй счетчик используется в следующих случаях:
▪ Диапазон мощности одного счетчика недостаточен.
▪ Электрический счетчик невозможно легко установить в
электрическом шкафу.
▪ Трехфазные системы 230В и 400В комбинируются (крайне
редко) из-за технических ограничений счетчиков.
▪ Подключение и настройка:
▪ Подключите второй счетчик к X5M/3 и X5M/4.
▪ Данные энергопотребления обоих счетчиков добавляются в
программное обеспечение, поэтому НЕТ необходимости
устанавливать охват энергопотребления каждого счетчика.
нужно только установить число импульсов каждого
счетчика.
▪ Пример с двумя счетчиками приведен в разделе
«5.5.4 Источник электропитания по льготному тарифу» на
стр.22.
5.5.4 Источник электропитания по льготному
тарифу
Общие правила
▪ Счетчик1: измеряет наружный агрегат.
▪ Счетчик 2: измеряет остальное (т. е. внутренний агрегат и
резервный нагреватель).
Настройка
▪ Подключите счетчик1 к X5M/5 и X5M/6.
▪ Подключите счетчик2 к X5M/3 и X5M/4.
Типы счетчиков
▪ Счетчик 1: одно- или трехфазный счетчик в зависимости от
электропитания наружного агрегата.
▪ Счетчик2:
▪ При однофазной конфигурации резервного нагревателя
используется однофазный счетчик.
▪ В других случаях используется трехфазный счетчик.
Пример
Однофазный наружный агрегат с трехфазным резервным
нагревателем:
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
A Наружный агрегат
B Внутренний агрегат
a Электрический шкаф (L
1
/N): энергосберегающий
источник электропитания
b Электрический шкаф (L
1
/L
2
/L
3
/N): обычный источник
электропитания
c Счетчик (L
1
/N)
d Счетчик (L
1
/L
2
/L
3
/N)
e Предохранитель (L
1
/N)
f Предохранитель (L
1
/L
2
/L
3
/N)
g Наружный агрегат (L
1
/N)
h Внутренний агрегат (L
1
/N)
i Резервный нагреватель (L
1
/L
2
/L
3
/N)
5.6 Настройка контроля
потребления энергии
▪ Контроль потребления энергии:
▪ Позволяет ограничивать потребление энергии во всей
системе (наружный агрегат, внутренний агрегат и
резервный нагреватель в совокупности).
▪ Конфигурация: уровень ограничения потребления энергии и
способ его достижения устанавливается через интерфейс
пользователя.
▪ Уровень ограничения потребления энергии выражается
следующим образом:
▪ Максимальный рабочий ток (А)
▪ Максимальная потребляемая мощность (кВт)
▪ Уровень ограничения потребления энергии активируется
следующим образом:
▪ Постоянно
▪ Цифровыми входами
