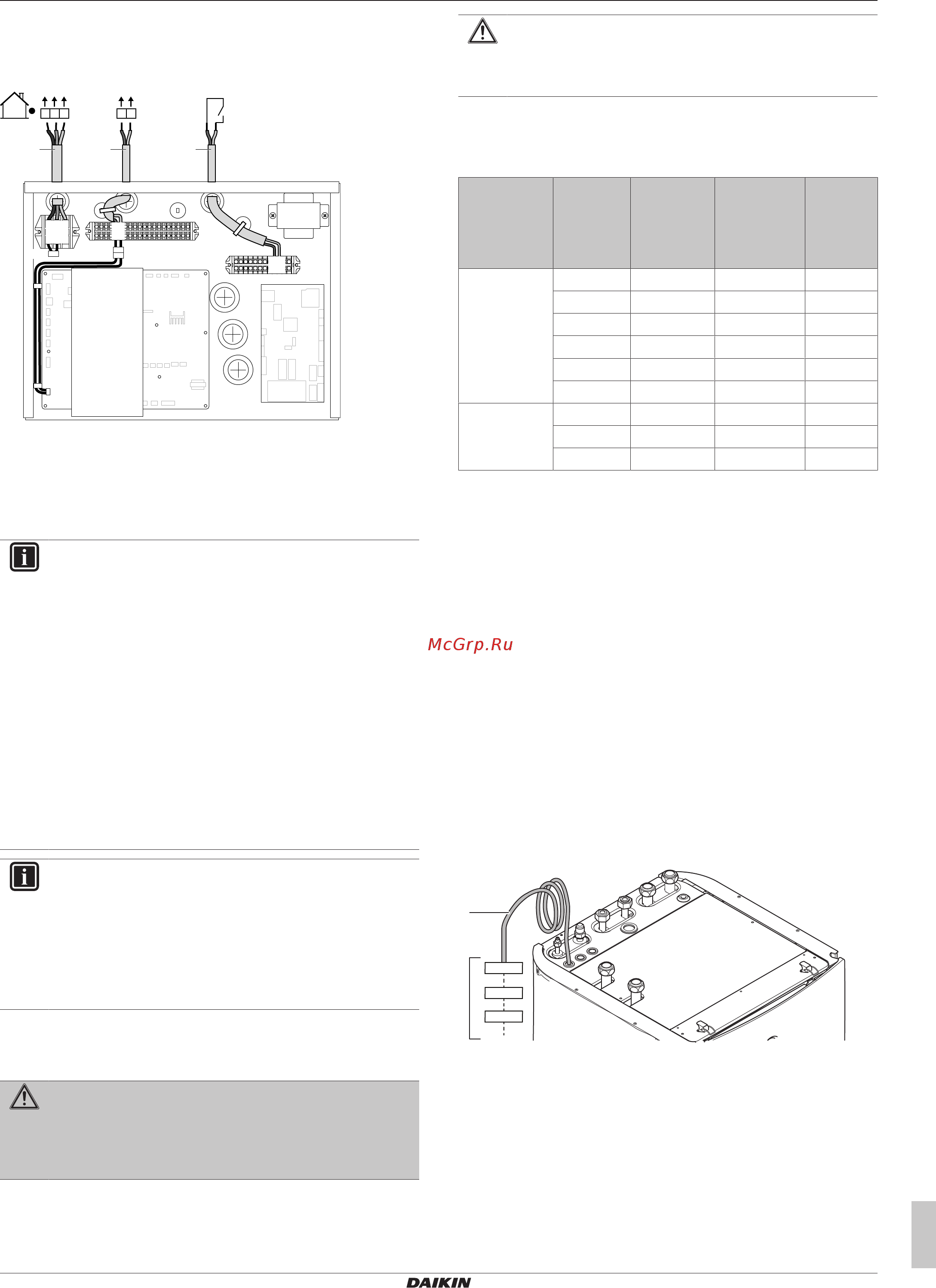

4 Монтаж
Руководство по монтажу
13
EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618950-1 – 2020.03
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу
Подсоедините X11Y к X11YB.
X1M
X2M
X5M
A5P
X11Y
X11YB
X1A
1 2 3
1 N L
N L
2 3
S1S
a b c
X11YA
51 2 3 6
9 10
a Соединительный кабель (=основное электропитание)
b Источник электропитания по обычному тарифу
c Контакт подачи электропитания с предпочтительным
энергосбережением
2 Зафиксируйте кабели с помощью стяжек на креплениях
кабельных стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным
энергосбережением подсоедините X11Y к X11YB.
Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6
зависит от типа подачи электропитания с
предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если подача электропитания с предпочтительным
энергосбережением прерывается в активном
режиме ИЛИ
▪ если не допускается потребление энергии
внутренним агрегатом при подаче электропитания с
предпочтительным энергосбережением в активном
режиме.
ИНФОРМАЦИЯ
Контакт подачи электропитания с предпочтительным
энергосбережением подсоединяется к тем же клеммам
(X5M/9+10), что и предохранительный термостат для
дополнительной зоны. Система может содержать ИЛИ
подачу электропитания с предпочтительным
энергосбережением, ИЛИ предохранительный
термостат для дополнительной зоны.
4.5.4 Подсоединение электропитания к
резервному нагревателю
ПРЕДУПРЕЖДЕНИЕ
Резервный нагреватель ДОЛЖЕН подключаться к
отдельному источнику питания и ДОЛЖЕН защищаться
защитными устройствами согласно действующему
законодательству.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы гарантировать, что блок полностью заземлен,
всегда подключайте электропитание резервного
нагревателя и кабель заземления.
В зависимости от модели внутреннего агрегата мощность
резервного нагревателя может быть разной. Проверьте, чтобы
электропитание соответствовало мощности резервного
нагревателя согласно таблице ниже.
Модель
резервного
нагревателя
Мощность
резервног
о
нагревате
ля
Источник
электропит
ания
Максималь
ный
рабочий ток
Z
max
*6V 2кВт 1N~230В
(a)
9A —
4кВт 1N~230В
(a)
17A
(b)(c)
0,22Ω
6кВт 1N~230В
(a)
26A
(b)(c)
0,22Ω
2кВт 3~230В
(d)
5A —
4кВт 3~230В
(d)
10A —
6кВт 3~230В
(d)
15А —
*9W 3кВт 3N~400В 4A —
6кВт 3N~400В 9A —
9кВт 3N~400В 13А —
(a)
6V
(b)
Оборудование соответствует требованиям EN/
IEC61000-3-12 (Европейский/международный технический
стандарт, устанавливающий пределы по гармоническим
токам, генерируемым оборудованием, подключенным к
низковольтным системам общего пользования, с входным
током в каждой фазе >16А и ≤75А).
(c)
Данное оборудование соответствует требованиям EN/
IEC61000‑3‑11 (Европейский/международный технический
стандарт, устанавливающий пределы по изменениям
напряжения, колебаниям напряжения и мерцанию в
низковольтных системах электропитания для оборудования с
номинальным током ≤75А) при условии, что полное
сопротивление системы Z
sys
меньше или равно Z
max
в точке
подключения линии электропитания пользователя к системе
общего пользования. Установщик или пользователь
оборудования несет ответственность за подключение только
к системе электроснабжения, сопротивление которого Z
sys
меньше или равно Z
max
. При необходимости для этого
следует проконсультироваться с оператором
распределительной сети.
(d)
6T1
Подключите электропитание резервного нагревателя
следующим образом:
X6M
F1B
Q1DI
a
b
a Установленный на заводе-изготовителе кабель,
который подключен к контактору резервного
нагревателя в распределительной коробке (K5M)
b Внешняя электропроводка (см. таблицу ниже)
