4 Монтаж
Руководство по монтажу
9
EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618950-1 – 2020.03
4×
T25

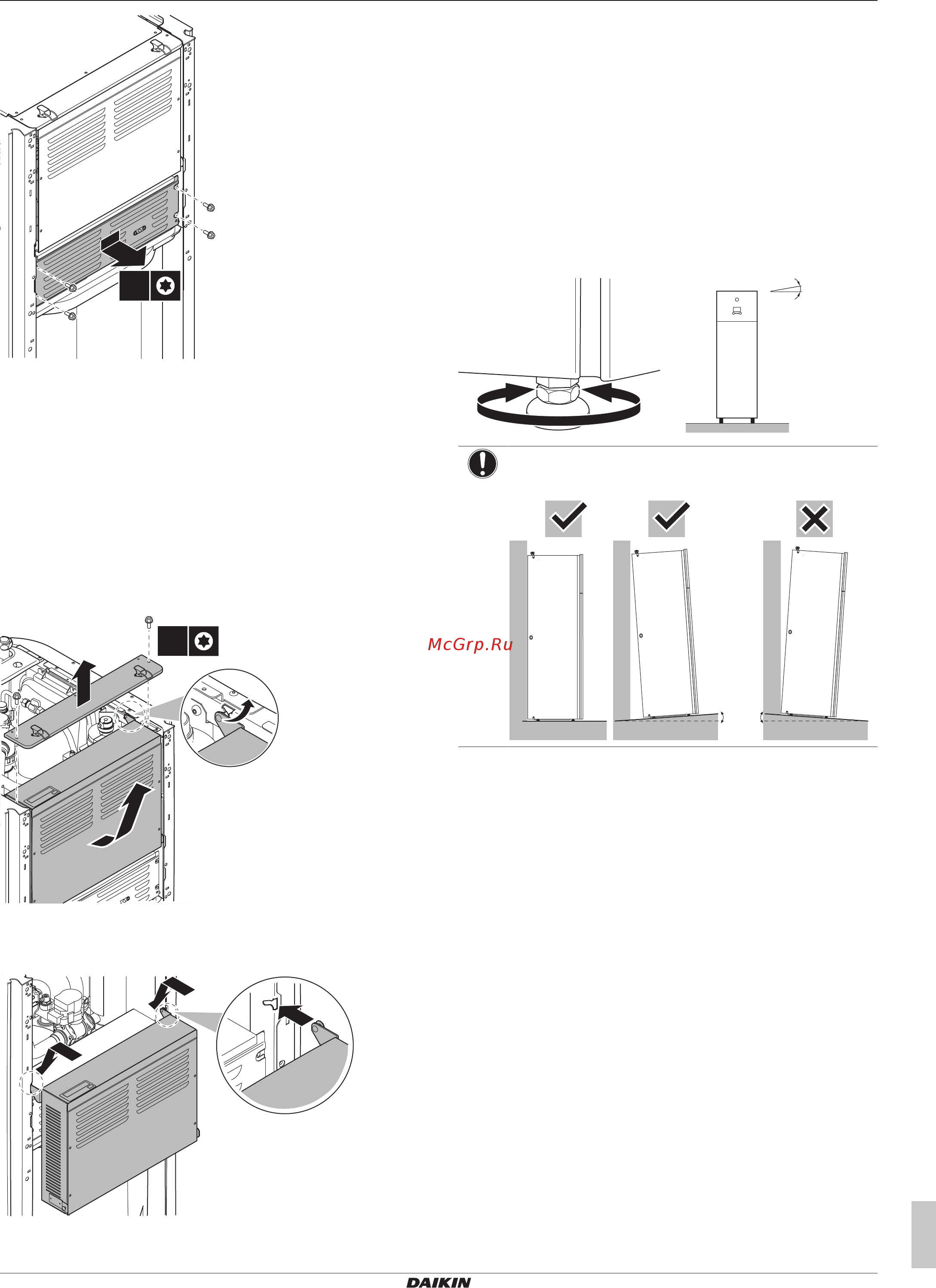

4.1.2 Опускание распределительной коробки
на внутренний агрегат
Во время монтажа вам потребуется доступ к внутренней части
внутреннего агрегата. Для облегчения доступа спереди
сместите распределительную коробку на агрегате вниз
следующим образом:
Предварительные условия: Панель интерфейса пользователя
и передняя панель сняты.
1 Снимите крепежную пластину сверху на агрегате.
2 Наклоните распределительную коробку вперед и снимите
ее с петель.
1
2
2×
T25
3 Установите распределительную коробку ниже на агрегате.
Воспользуйтесь 2 петлями, находящимися ниже на
агрегате.
3
3
4.2 Монтаж внутреннего агрегата
4.2.1 Установка внутреннего агрегата
1 Снимите внутренний агрегат с деревянного основания и
расположите на полу. Также см. раздел
«2.1.2Транспортировка внутреннего агрегата» [44].
2 Подсоедините сливной шланг к сливу. См. раздел
«4.2.2Подсоединение сливного шланга к сливу» [49].
3 Подвиньте внутренний агрегат на место.
4 Для компенсации неровностей пола отрегулируйте высоту
выравнивающих ножек. Максимально допустимое
отклонение составляет 1°.
≤1°
ПРИМЕЧАНИЕ
НЕ наклоняйте агрегат вперед:
0°
1° 1°
4.2.2 Подсоединение сливного шланга к
сливу
Вода, поступающая из предохранительного клапана, собирается
в дренажном поддоне. Дренажный поддон подсоединяется к
сливному шлангу внутри агрегата. Следует подсоединить
сливной шланг к соответствующему сливу в соответствии с
действующим законодательством. Вы можете проложить
сливной шланг через левую или правую боковую панель.
Предварительные условия: Панель интерфейса пользователя
и передняя панель сняты.
1 Снимите одну из боковых панелей.
2 Вырежьте резиновую втулку.
3 Протяните сливной шланг через отверстие.
4 Установите на место боковую панель. Убедитесь в том, что
вода может идти через сливной трубопровод.
Для сбора воды рекомендуется использовать сливное
устройство.
