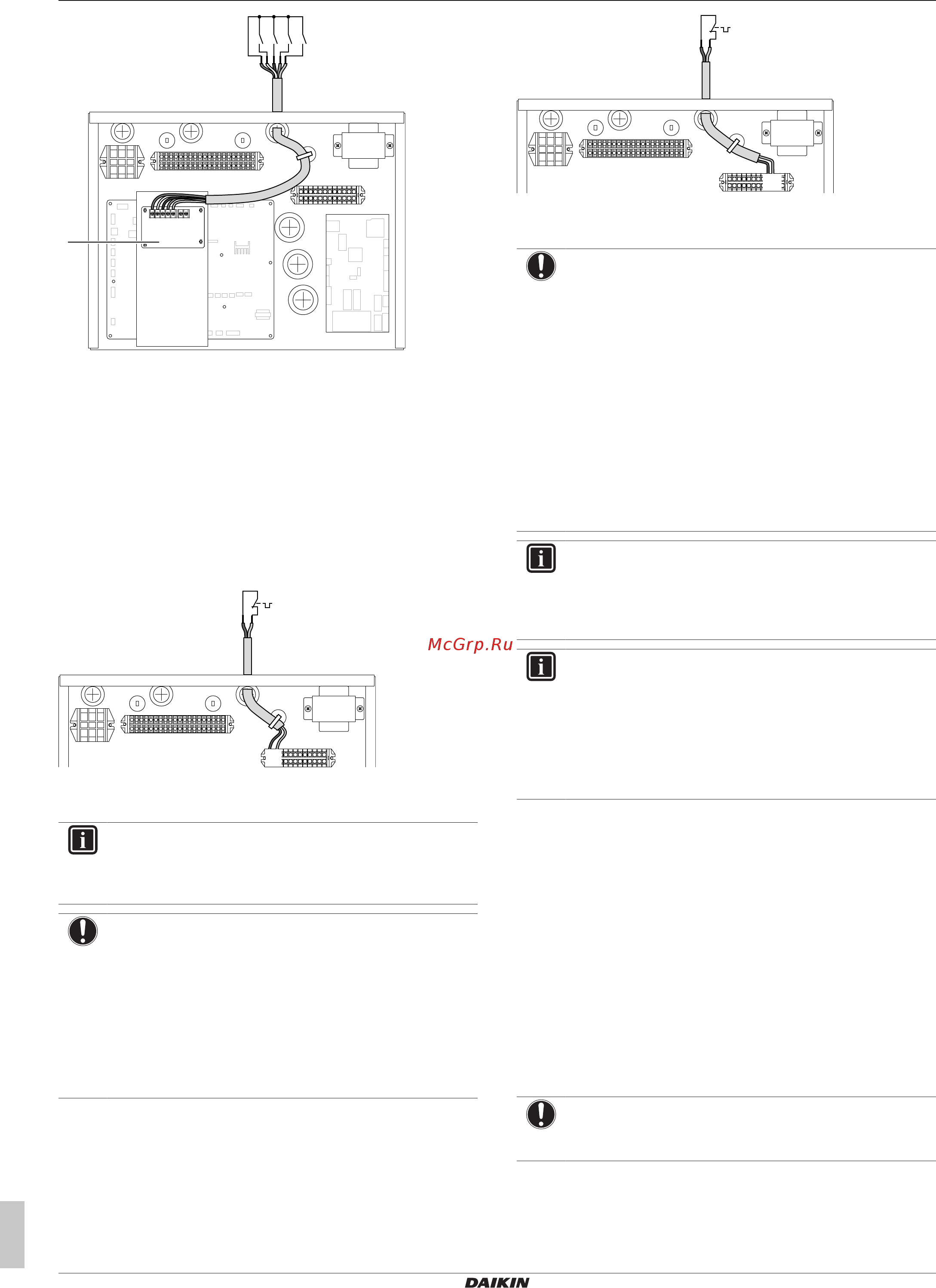

4 Монтаж
Руководство по монтажу
16
EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618950-1 – 2020.03
X1M
X2M
X5M
A8P
A5P
12345
X801M
S6S
S7S
S8S
S9S
a
a Необходимо установить EKRP1AHTA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.12 Подключение предохранительного
термостата (с размыкающим
контактом)
Основная зона
1 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам
согласно рисунку ниже.
X1M
X2M
X5M
1 2
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ИНФОРМАЦИЯ
Предохранительный термостат (приобретается на
месте) должен быть установлен для основной зоны. В
противном случае блок НЕ будет работать.
ПРИМЕЧАНИЕ
Предохранительный термостат ДОЛЖЕН
устанавливаться в основной зоне, чтобы не допустить
чрезмерно высокой температуры воды в этой зоне.
Предохранительный термостат обычно представляет
собой термостатический клапан с размыкающим
контактом. При чрезмерно высокой температуре воды
в основной зоне контакт размыкается и на интерфейсе
пользователя отображается код ошибки 8H‑02.
Остановится ТОЛЬКО главный насос.
Дополнительная зона
3 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам
согласно рисунку ниже.
X1M
X2M
X5M
9 10
4 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ПРИМЕЧАНИЕ
Убедитесь в том, что предохранительный термостат
для дополнительной зоны выбран и установлен
согласно действующему законодательству.
В любом случае, чтобы предотвратить ненужные
срабатывания предохранительного термостата,
необходимо убедиться в следующем:
▪ предохранительный термостат имеет ручной сброс;
▪ предохранительный термостат рассчитан на
максимальную скорость изменения температуры
2°C/мин.
▪ расстояние между предохранительным
термостатом и 3‑ходовым клапаном составляет не
менее 2м.
ИНФОРМАЦИЯ
После установки предохранительного термостата
дополнительной зоны ВСЕГДА выполняйте его
настройку. Без настройки внутренний агрегат
игнорирует контакт предохранительного термостата.
ИНФОРМАЦИЯ
Контакт подачи электропитания с предпочтительным
энергосбережением подсоединяется к тем же клеммам
(X5M/9+10), что и предохранительный термостат для
дополнительной зоны. Система может содержать ИЛИ
подачу электропитания с предпочтительным
энергосбережением, ИЛИ предохранительный
термостат для дополнительной зоны.
4.6 Завершение монтажа
внутреннего агрегата
4.6.1 Чтобы закрыть внутренний агрегат
1 Закройте крышку распределительной коробки.
2 Установите распределительную коробку на место.
3 Установите обратно верхнюю панель.
4 Установите на место боковые панели.
5 Установите на место переднюю панель.
6 Подсоедините кабели к панели интерфейса пользователя.
7 Установите панель интерфейса пользователя.
ПРИМЕЧАНИЕ
При закрытии крышки внутреннего агрегата убедитесь,
что момент затяжки НЕ превышает 4,1Н•м.
