4 Монтаж
Руководство по монтажу
15
EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618950-1 – 2020.03
X1M
X2M
X5M
S3S S2S
3
4
56
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.7 Подключение насоса горячей воды
бытового потребления

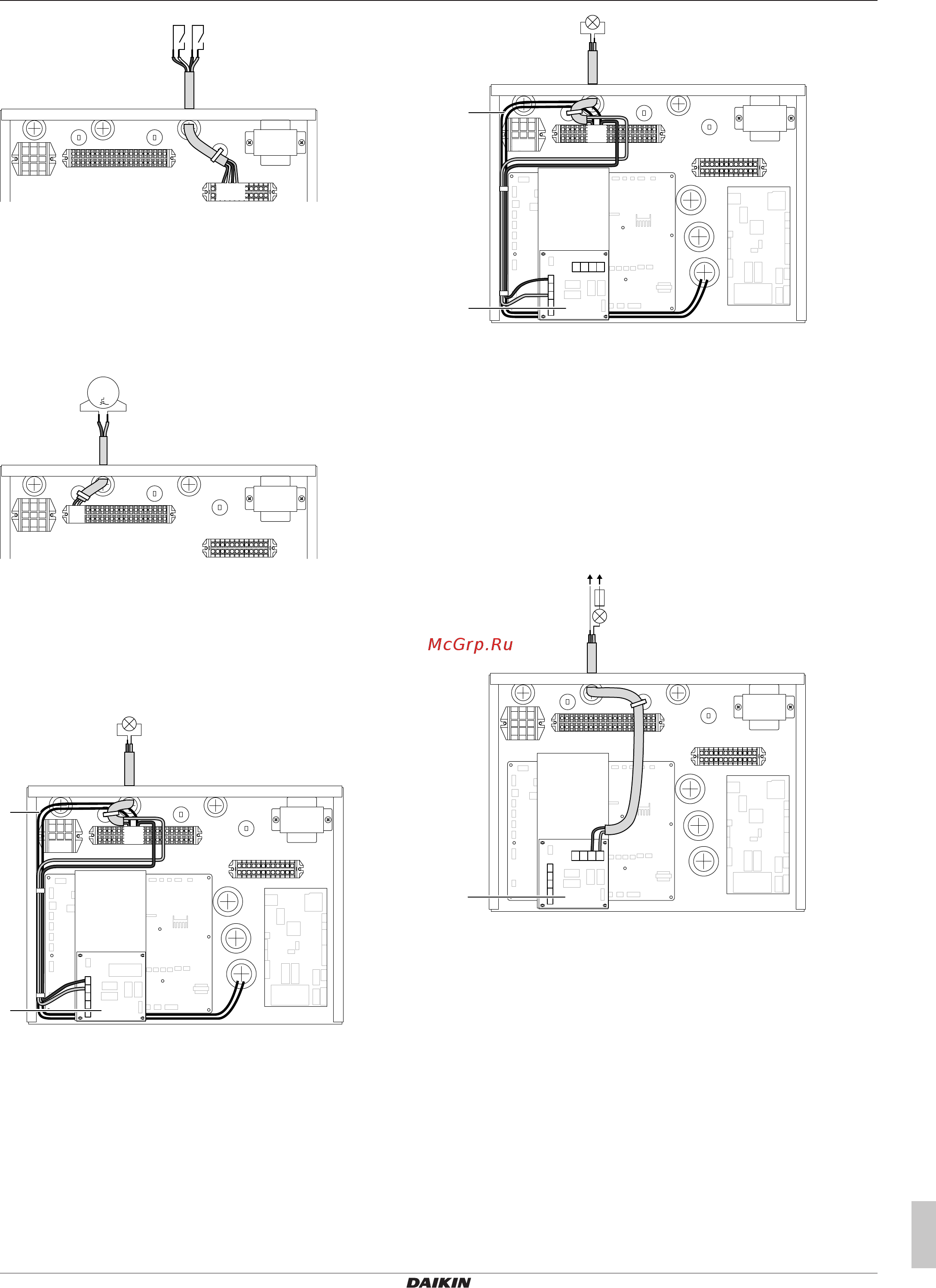

1 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X2M
X5M
1~
M
M2P
1 2
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.5.8 Подключение подачи аварийного
сигнала
1 Подключите выходной кабель аварийного сигнала к
соответствующим клеммам согласно рисунку ниже.
X2M
X5M
X1M
A5P
A4P
YC Y1 Y2 Y3 Y4
X1M
Y1
YC
7 9
a
b
a Необходимо установить EKRP1HBAA.
b Предварительно проложенная электропроводка
между X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.9 Подключение выхода ВКЛ/ВЫКЛ
нагрева помещения
1 Подсоедините кабель выхода ВКЛ./ВЫКЛ.нагрева
помещения к соответствующим контактам, как показано на
рисунке ниже.
X2M
X5M
X1M
A5P
A4P
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X1M
X4 X3
a
b
Y2
YC
7 9
a Необходимо установить EKRP1HBAA.
b Предварительно проложенная электропроводка
между X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.10 Подключение переключения на
внешний источник тепла
1 Подключите кабель для переключения в режим управления
внешним источником тепла к соответствующим клеммам
согласно рисунку ниже.
X1M
X2M
X5M
A5P
A4P
X1M
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X4 X3
N L
a
a Необходимо установить EKRP1HBAA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.5.11 Подключение цифровых вводов
потребления энергии
1 Подключите кабель цифровых входов для учета
энергопотребления к соответствующим клеммам согласно
рисунку ниже.
