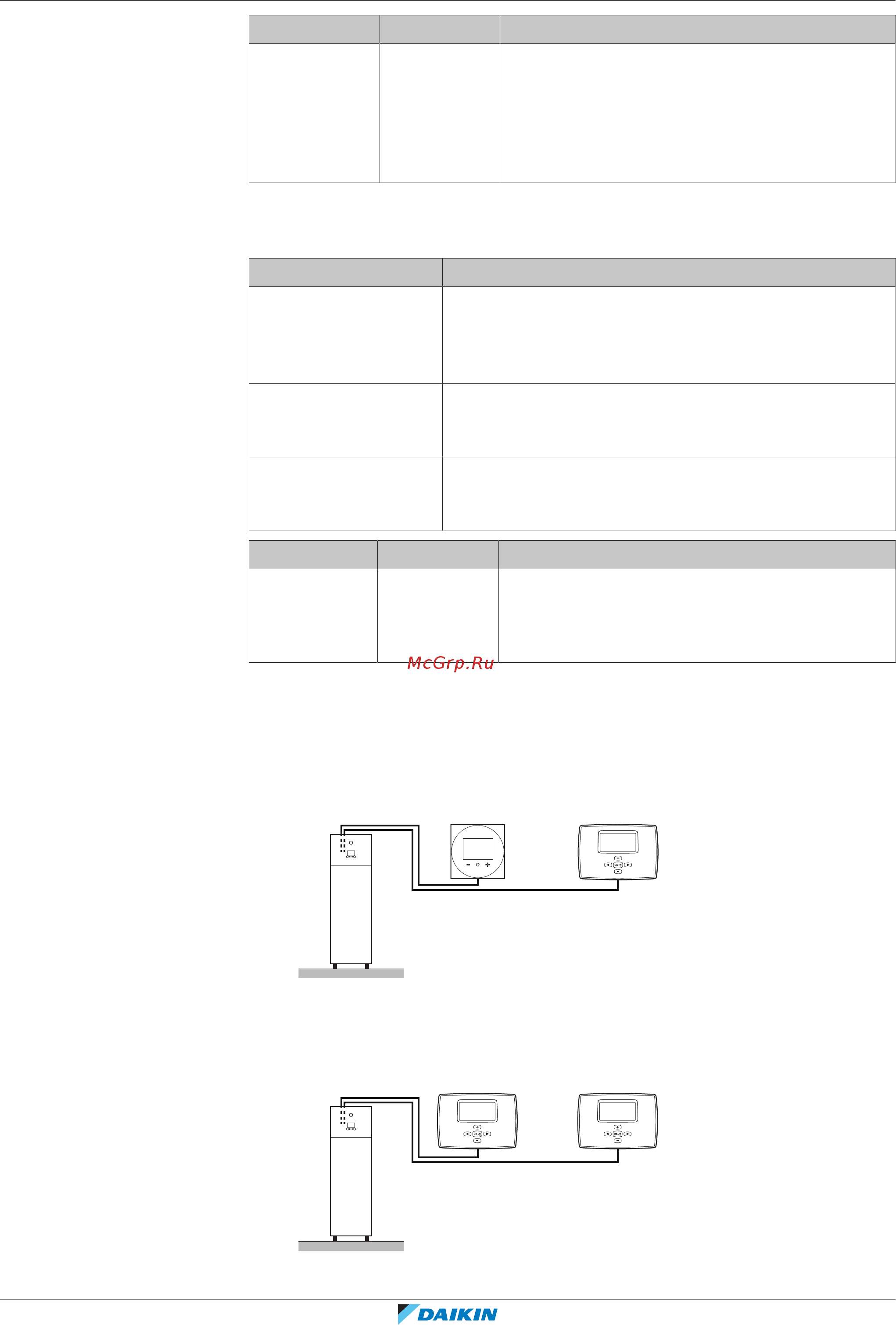

8 | Конфигурирование
Руководство по применению для установщика
131
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
# Код Описание
[2.8.2] [9-00] Максимум нагрева:
▪ [2‑0C]=2 (тип нагревательного прибора
основной зоны = радиатор)
37°C~65°C
▪ В противном случае: 37°C~55°C
Управление
Выберите, как осуществляется управление работой агрегата.
Управление Описание
Вода на выходе Работа блока определяется на основе температуры
выходящей воды, независимо от фактической
температуры в помещении и/или требуемого нагрева
помещения.
Внешний комнатный
термостат
Работа блока определяется внешним термостатом
или аналогичным устройством (например,
конвектором теплового насоса).
Комнатный
термостат
Работа блока определяется на основе окружающей
температуры интерфейса пользователя, который
используется в качестве комнатного термостата.
# Код Описание
[2.9] [C‑07] ▪ 0: Вода на выходе
▪ 1: Внешний комнатный термостат
▪ 2: Комнатный термостат
Тип термостата
Применимо только при управлении по внешнему комнатному термостату.
Для управления агрегатом возможны следующие комбинации (неприменимы,
если [C‑07]=0):
▪ [C‑07]=2 (Контроль RT)
a b c
a Интерфейс пользователя на внутреннем агрегате
b Интерфейс пользователя, используемый в качестве комнатного термостата в
основной зоне
c Внешний комнатный термостат в дополнительной зоне
▪ [C‑07]=1 (Внеш.контр.RT)
a b c
a Интерфейс пользователя на внутреннем агрегате
