14 | Технические данные
Руководство по применению для установщика
228
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03

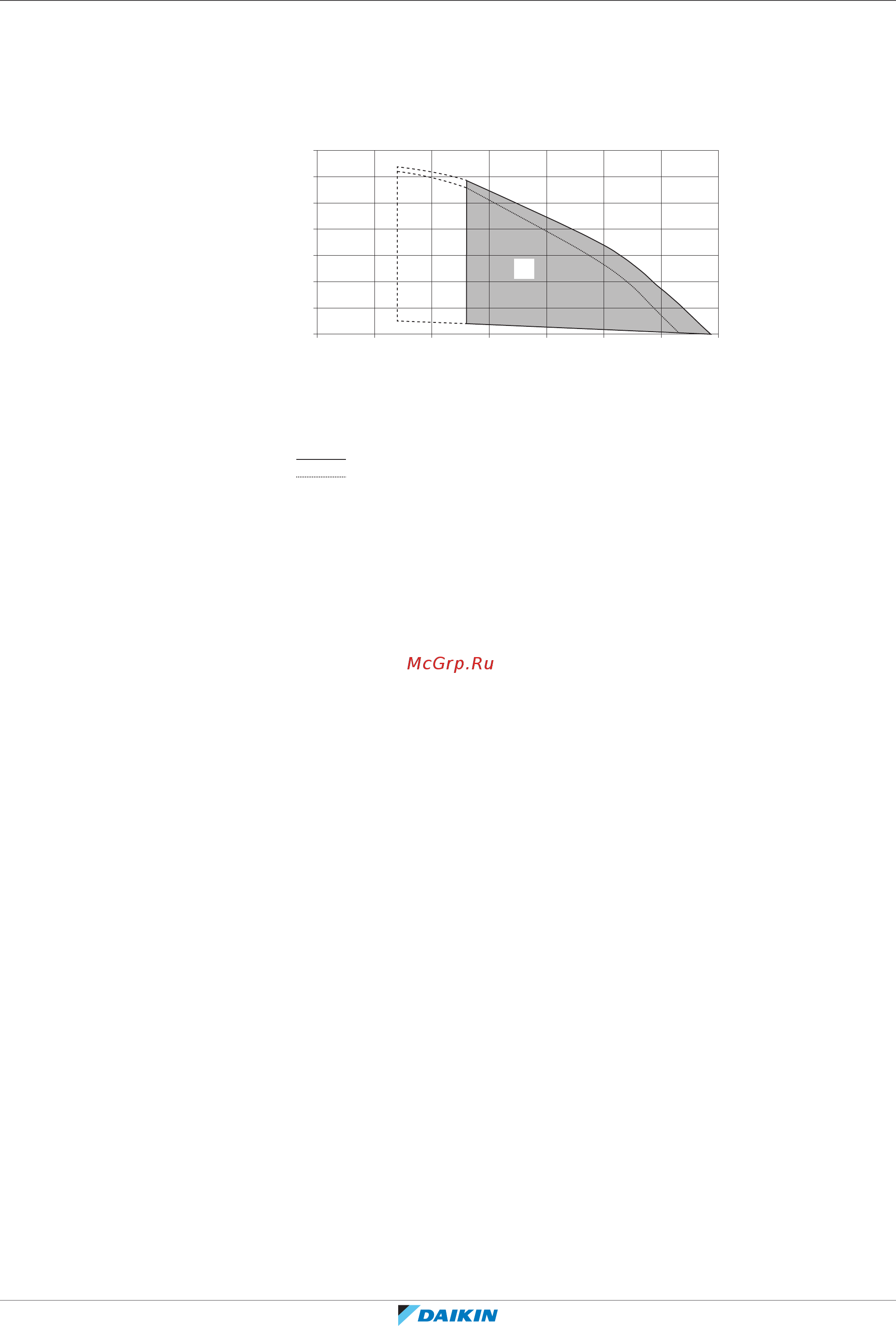

14.8 Кривая ESP: Внутренний агрегат
Внимание! Ошибка расхода возникает, когда не достигается минимальный
расход воды.
B (l/min)
A (kPa)
0
0 5 10 15 20 25 30
35
20
30
C
40
50
60
70
10
4D112013
A Внешнее статическое давление в контуре нагрева помещения
B Расход воды в контуре нагрева помещения блока
C Рабочая область
Дополнительная/прямая зона
Основная/смешанная зона
Пунктирные линии: Рабочая зона расширяется в сторону меньших значений
расхода только в том случае, когда блок работает только с тепловым насосом.
(Не при запуске, не работа резервного нагревателя, не операция
размораживания.)
Примечания:
▪ Выбор расхода за пределами рабочей области может привести к
повреждению или неправильной работе агрегата. См. также минимальный и
максимальный расход воды в технических характеристиках.
▪ Качество воды должно соответствовать директиве 98/83 EC Европейского
Союза.
