7 | Монтаж
Руководство по применению для установщика
62
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
4×
T25

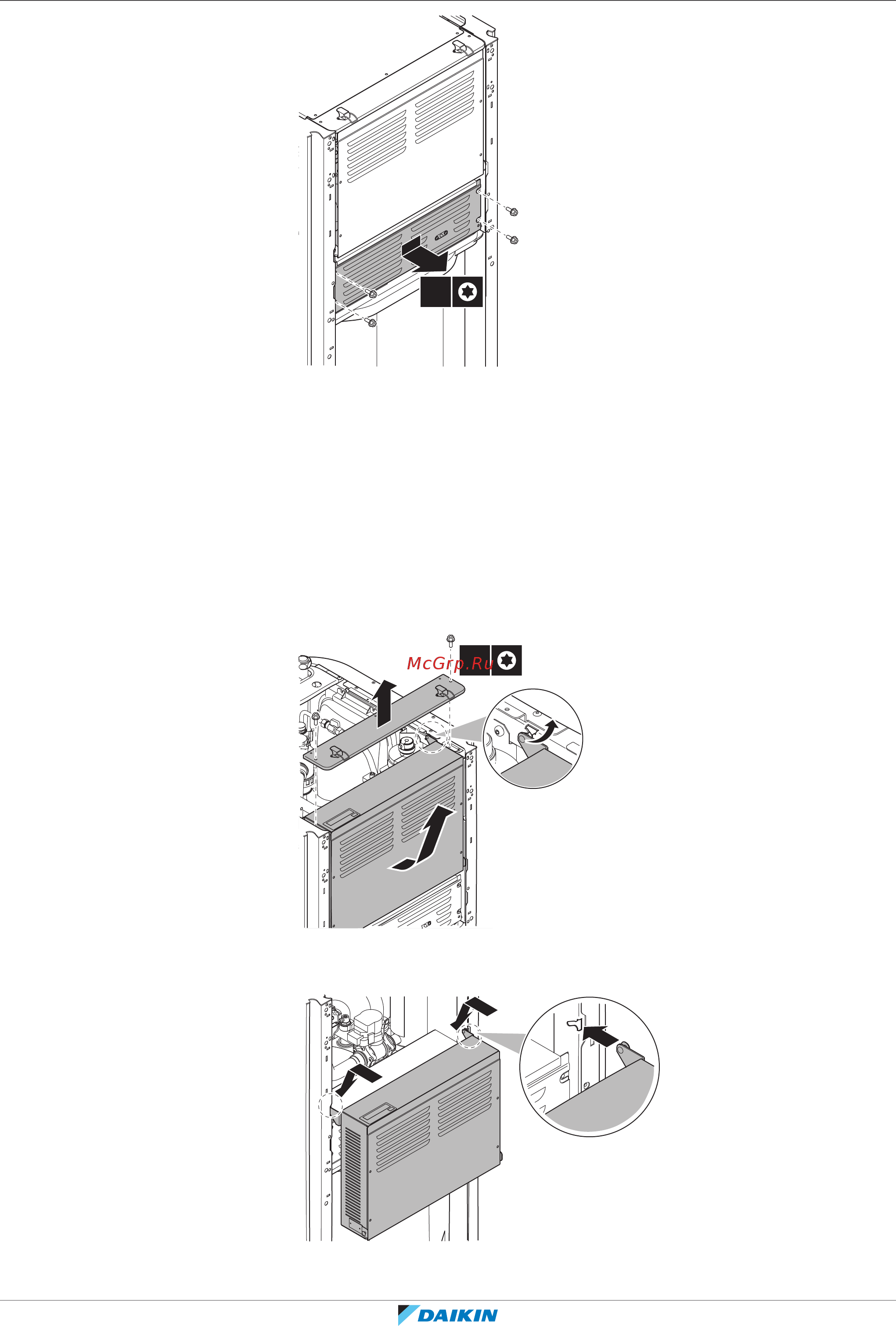

7.2.4 Опускание распределительной коробки на внутренний агрегат
Во время монтажа вам потребуется доступ к внутренней части внутреннего
агрегата. Для облегчения доступа спереди сместите распределительную
коробку на агрегате вниз следующим образом:
Предварительные условия: Панель интерфейса пользователя и передняя
панель сняты.
1 Снимите крепежную пластину сверху на агрегате.
2 Наклоните распределительную коробку вперед и снимите ее с петель.
1
2
2×
T25
3 Установите распределительную коробку ниже на агрегате.
Воспользуйтесь 2 петлями, находящимися ниже на агрегате.
3
3
