7 | Монтаж
Руководство по применению для установщика
79
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
ПРИМЕЧАНИЕ
▪ Подсоедините вакуумный насос к сервисному порту газового запорного
вентиля.
▪ Перед вакуумированием или проведением проверки на утечки необходимо
убедиться, что запорные вентили газа и жидкости плотно закрыты.
7.6.3 Проверка на утечки
ПРИМЕЧАНИЕ
НЕ превышайте максимальное рабочее давление блока (см. параметр PS High на
паспортной табличке блока).
ПРИМЕЧАНИЕ
Обязательно используйте раствор для проведения пробы на образование
пузырей, рекомендованный вашим поставщиком. Не используйте мыльный
водяной раствор, который может вызвать растрескивание накидных гаек (в
мыльном водяном растворе может содержаться соль, которая впитывает влагу,
замерзающую при охлаждении трубопроводов) и привести к коррозии
конических соединений (в мыльном водяном растворе может содержаться
аммиак, который вызовет коррозионный эффект между латунной накидной
гайкой и медным раструбом).
1 Заправьте систему азотом до давления не менее 200 кПа (2 бар). Для
выявления незначительных утечек рекомендуется довести давление до
3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для проведения
пробы на образование пузырей на все трубные соединения.
3 Выпустите весь азот.
7.6.4 Проведение вакуумной сушки

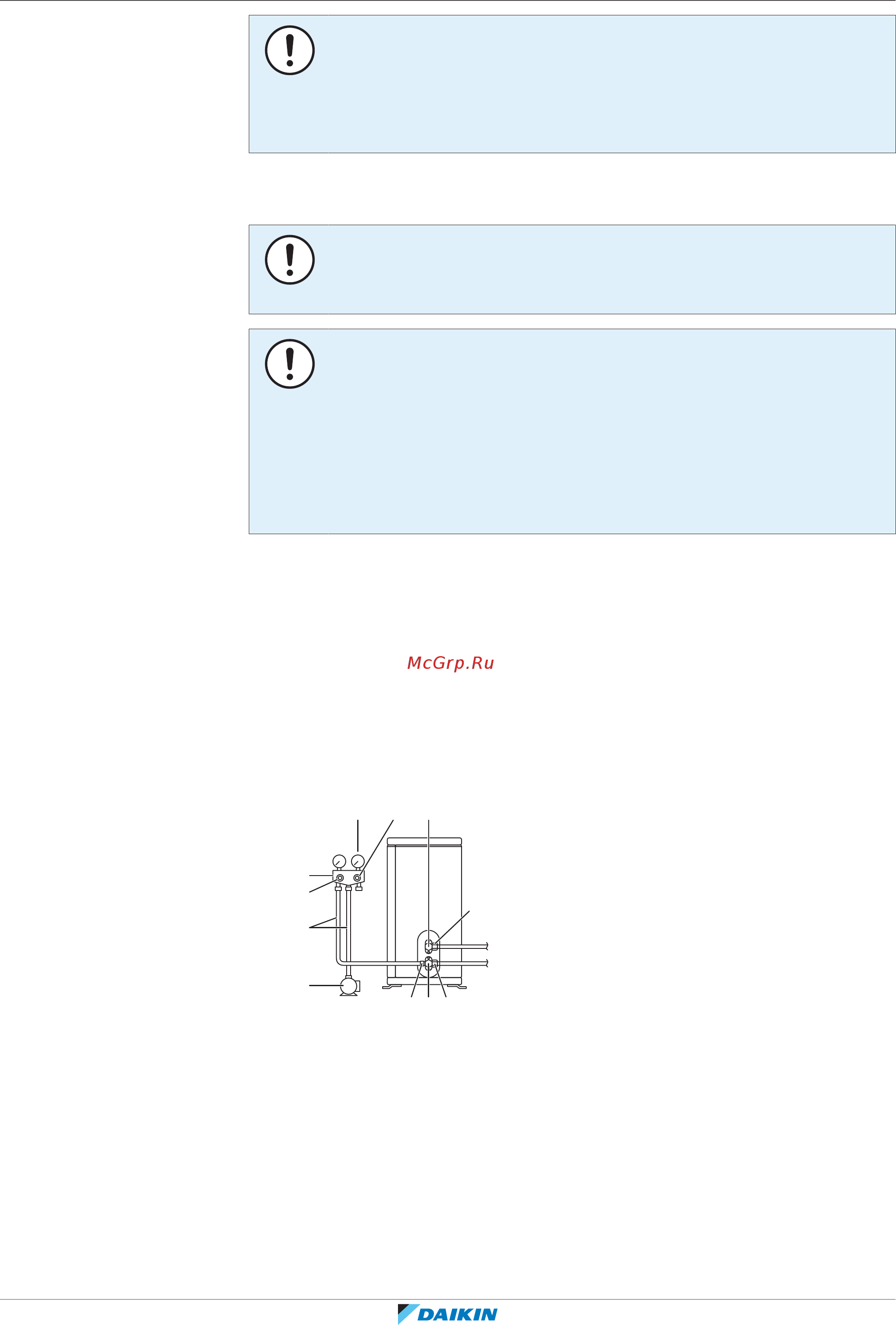

Соедините вакуумный насос и коллектор следующим образом:
a d
j
b
f
e
c
g h i
h
a Датчик давления
b Манометрический коллектор
c Клапан низкого давления (Lo)
d Клапан высокого давления (Hi)
e Заправочные шланги
f Вакуумный насос
g Сервисный порт
h Крышки вентилей
i Запорный вентиль газа
j Запорный вентиль жидкости
1 Вакуумируйте систему до тех пор, пока давление в коллекторе не
составит −0,1МПа (−1бар).
2 Оставив систему в покое на 4-5минут, проверьте давление:
