A.P.S. 2900 “Инструкция по установке и эксплуатации” © Saturn Marketing Ltd.

ПОДКЛЮЧЕНИЕ ДЛЯ РЕАЛИЗАЦИИ ФУНКЦИИ ПОСТАНОВКИ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Вы можете использовать Синий или Синий/Белый провод системы для того, чтобы система подавала питание на замок зажигания в течение определенного

времени. В этом случае Вы сможете ставить систему в режим охраны с заведенным двигателем, не оставляя ключи в замке зажигания

(если

программируемая функция # 11 включена).

Для реализации данной функции:

a) Одна из цепей блокировки двигателя ДОЛЖНА использоваться для блокировки цепи зажигания.

b) Включите программируемую функцию # 11 (возможность постановки автомобиля на охрану с работающим двигателем).

c) Запрограммируйте выход 2-го канала системы (Синий провод, функция # 6) или выход 3-го канала (Синий/Белый провод, функция # 17), как “

постоян-

ный”;

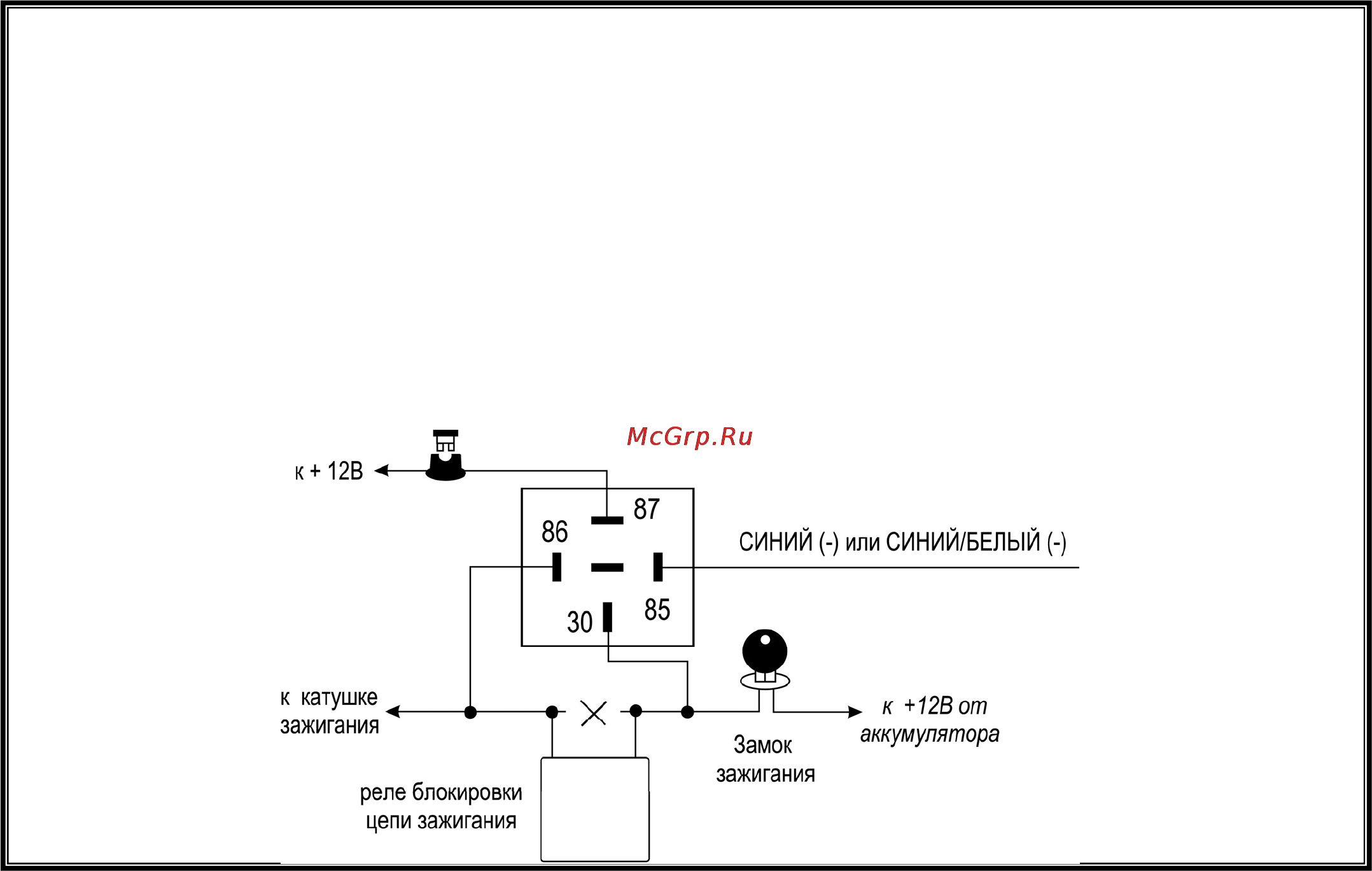

d) Подсоедините Синий (или Синий/Белый) провод системы к контакту # 85 дополнительного реле.

e) Подсоедините контакты # 86 и # 30 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в поло-

жениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении

. Контакт # 86 реле

должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажигания. Подсоедините контакт # 87

реле к постоянному питанию +12В через предохранитель.
