A.P.S. 2900 “Инструкция по установке и эксплуатации © Saturn Marketing Ltd.
36
ПОДКЛЮЧЕНИЕ ДЛЯ РЕАЛИЗАЦИИ ФУНКЦИИ ПОСТАНОВКИ НА ОХРАНУ С ВКЛЮЧЕНИЕМ РЕЖИМА «ТУРБО»
Вы можете использовать Синий или Синий/Белый провод системы для включения режиматурбопри установке системы на автомобиль с двигателем, ос-
нащенным турбонаддувом. Для реализации данной функции:
a) Включите программируемую функцию # 11 (возможность постановки автомобиля на охрану с работающим двигателем).
b)
Одна из цепей блокировки двигателя ДОЛЖНА использоваться для блокировки цепи зажигания.
c) Запрограммируйте выход 2-го канала (Синий провод, функция # 6) или выход 3-го канала системы (Синий/Белый провод, функция # 17), кактаймер-
ный 3- минутный”.
d) Подсоедините Синий (или Синий/Белый)провод системы к контакту # 85 дополнительного реле.
e) Подсоедините контакты # 86 и # 30 реле к
проводу от замка зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в поло-
женияхВКЛ” (ON) иЗАПУСК” (CRANK) и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт # 86 реле
должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блокировки цепи зажигания. Подсоедините контакт # 87
реле к
постоянному питанию +12В через предохранитель (как показано на схеме выше).
ПОДКЛЮЧЕНИЕ ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ ПЕЙДЖЕРОМ
Вы можете использовать Чёрный/Белый или Синий/Белый провод системы как «отрицательный выход для управления дополнительным пейджером». Для
этого запрограммируйте соответствующим образом функцию # 15 (при использовании Чёрного/Белого провода) или # 16 (при использовании Синего/Белого
провода). При использовании Синего/Белого провода для реализации данной функции этот выход системы
уже более не будет замыкаться намассупри
нажатии кнопок
и передатчика. Вместо этого Синий/Белый провод будет автоматически замыкаться намассупри срабатывании системы.

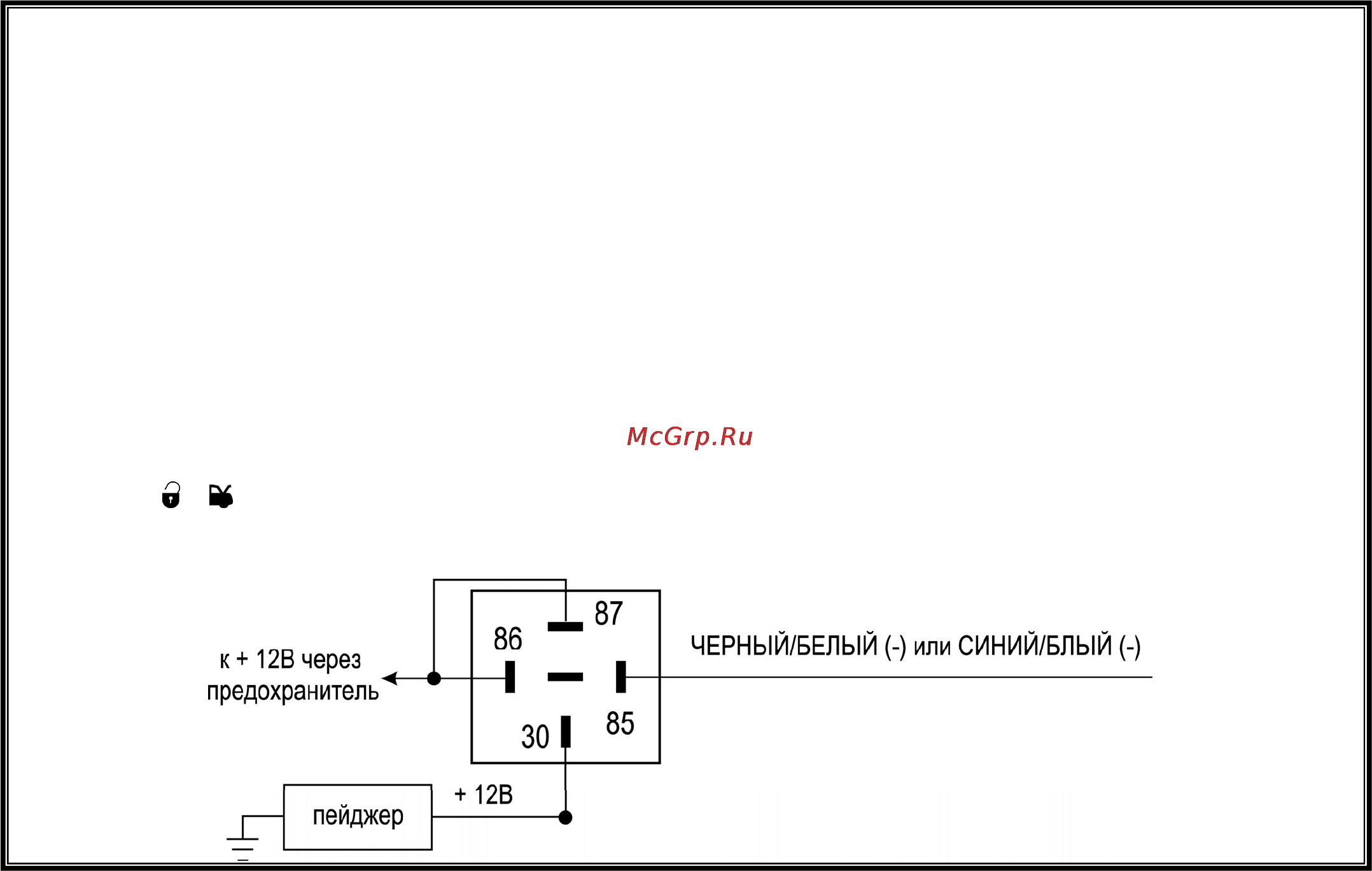

Подсоедините Чёрный/Белый или Синий/Белый провод системы к проводу отрицательного триггера дополнительного пейджера. В том случае, если пей-
джер управляется положительным триггером, используйте дополнительное реле как показано на схеме.
