Содержание
Руководство по монтажу
3
EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556067-1 – 2018.10
Содержание
1 Информация о документации 3
1.1 Информация о настоящем документе................................... 3
2 Информация о блоке 4
2.1 Внутренний блок...................................................................... 4
2.1.1 Снятие аксессуаров с внутреннего блока............... 4
2.1.2 Транспортировка внутреннего агрегата.................. 4
3 Подготовка 4
3.1 Как подготовить место установки........................................... 4
3.1.1 Требования к месту установки внутреннего блока 4
3.2 Подготовка трубопроводов воды ........................................... 4
3.2.1 Проверка объема и расхода воды........................... 4
3.3 Подготовка электрической проводки ..................................... 5
3.3.1 Обзор электрических соединений внешних и
внутренних приводов ................................................ 5
4 Монтаж 6
4.1 Открытие агрегата................................................................... 6
4.1.1 Чтобы открыть внутренний агрегат ......................... 6
4.1.2 Чтобы открыть крышку распределительной
коробки внутреннего агрегата.................................. 6
4.1.3 Опускание распределительной коробки на
внутренний агрегат ................................................... 6
4.2 Монтаж внутреннего агрегата ................................................ 7
4.2.1 Установка внутреннего агрегата.............................. 7
4.2.2 Подсоединение сливного шланга к сливу............... 7
4.3 Соединение трубопроводов воды.......................................... 8
4.3.1 Для соединения трубопроводов воды..................... 8
4.3.2 Подсоединение трубопроводов рециркуляции ...... 8
4.3.3 Заполнение контура циркуляции воды.................... 9
4.3.4 Защита контура воды от замерзания ...................... 9
4.3.5 Заполнение резервуара горячей воды бытового
потребления .............................................................. 10
4.3.6 Для изоляции трубопровода воды........................... 10
4.4 Подключение электропроводки.............................................. 10
4.4.1 Соблюдение электрических нормативов ................ 10
4.4.2 Подключение электропроводки к внутреннему
блоку .......................................................................... 10
4.4.3 Подключение основного источника питания........... 11
4.4.4 Подсоединение электропитания к резервному
нагревателю .............................................................. 12
4.4.5 Подсоединение запорного клапана......................... 13
4.4.6 Подключение электрических счетчиков .................. 13
4.4.7 Подключение насоса горячей воды бытового
потребления .............................................................. 13
4.4.8 Подключение подачи аварийного сигнала.............. 13
4.4.9 Подключение выхода ВКЛ/ВЫКЛ обогрева/
охлаждения помещения ........................................... 14
4.4.10 Подключение переключения на внешний
источник тепла .......................................................... 14
4.4.11 Подключение цифровых вводов потребления
энергии....................................................................... 14
4.4.12 Подсоединение предохранительного термостата
(размыкающий контакт) ............................................ 14
4.5 Завершение монтажа внутреннего агрегата ......................... 15
4.5.1 Чтобы закрыть внутренний агрегат ......................... 15
5 Конфигурирование 15
5.1 Обзор: Конфигурирование...................................................... 15
5.1.1 Для доступа к наиболее часто используемым
командам ................................................................... 15
5.2 Мастер конфигурации ............................................................. 16
5.2.1 Мастер настройки конфигурации: Язык .................. 16
5.2.2 Мастер настройки конфигурации: Время и дата .... 16
5.2.3 Мастер настройки конфигурации: Система ............ 16
5.2.4 Мастер настройки конфигурации: Резервный
нагреватель ............................................................... 17
5.2.5 Мастер настройки конфигурации: Основная зона... 18
5.2.6 Мастер настройки конфигурации:
Дополнительная зона ................................................ 19
5.2.7 Подробный экран с кривой зависимости от
погоды ......................................................................... 19
5.2.8 Мастер настройки конфигурации: Резервуар.......... 20
5.3 Меню настроек.......................................................................... 20
5.3.1 Главная зона .............................................................. 20
5.3.2 Дополнительная зона ................................................ 20
5.3.3 Информация............................................................... 21
5.4 Структура меню: обзор настроек установщика...................... 22
6 Пусконаладка 23
6.1 Предпусковые проверочные операции................................... 23
6.2 Перечень проверок во время пуско-наладки ......................... 23
6.2.1 Проверка минимального расхода............................. 23
6.2.2 Для выпуска воздуха.................................................. 24
6.2.3 Выполнение пробного рабочего запуска.................. 24
6.2.4 Для проведения пробного запуска привода............. 24
6.2.5 Для обезвоживания штукатурного маяка теплых
полов ........................................................................... 24
7 Передача потребителю 25
8 Технические данные 26
8.1 Схема трубопроводов: Внутренний блок................................ 26
8.2 Схема электропроводки: Внутренний блок ............................ 27
1 Информация о
документации
1.1 Информация о настоящем
документе
Целевая аудитория
Уполномоченные установщики
Комплект документации
Настоящий документ является частью комплекта документации.
В полный комплект входит следующее:
▪ Общие правила техники безопасности:
▪ Инструкции по технике безопасности, которые необходимо
прочитать перед установкой
▪ Формат: Документ (в ящике внутреннего агрегата)
▪ Руководство по монтажу внутреннего агрегата:
▪ Инструкции по монтажу
▪ Формат: Документ (в ящике внутреннего агрегата)
▪ Руководство по монтажу наружного агрегата:
▪ Инструкции по монтажу
▪ Формат: Документ (в ящике наружного агрегата)
▪ Руководство по применению для установщика:
▪ Подготовка к монтажу, практический опыт, справочная
информация,…
▪ Формат: Файлы на веб-странице http://
www.daikineurope.com/support-and-manuals/product-
information/
▪ Приложение для дополнительного оборудования:
▪ Дополнительная информация об установке
дополнительного оборудования
▪ Формат: Документ (в ящике внутреннего агрегата) + Файлы
на веб-странице http://www.daikineurope.com/support-and-
manuals/product-information/
Содержание
- Руководство по монтажу p.1
- Daikin altherma низкотемпературный p.1
- Раздельный p.1
- Руководство по монтажу p.2
- P556088 2 p.2
- Ostend 2nd of january 2019 p.2
- Low voltage 2014 35 eu p.2
- Hiromitsu iwasaki p.2
- En60335 2 40 p.2
- Electromagnetic compatibility 2014 30 eu p.2
- Eavx16s18da6v eavx16s23da6v eavx16s18da9w eavx16s23da9w p.2
- Eavh16s18da6v eavh16s23da6v eavh16s18da9w eavh16s23da9w p.2
- Director p.2
- Dekra nb0344 p.2
- Daikin tcf 34a2 12 2018 p.2
- Daikin europe n v p.2
- 551 emc p.2
- Формат файлы на веб странице http p.3
- Общие правила техники безопасности p.3
- Настоящий документ является частью комплекта документации в полный комплект входит следующее p.3
- Формат документ в ящике наружного агрегата p.3
- На веб странице http www daikineurope com support and manuals product information p.3
- Формат документ в ящике внутреннего агрегата файлы p.3
- Монтаж 6 p.3
- Формат документ в ящике внутреннего агрегата p.3
- Конфигурирование 15 p.3
- Уполномоченные установщики p.3
- Комплект документации p.3
- Технические данные 26 p.3
- Информация о настоящем документе p.3
- Содержание p.3
- Руководство по применению для установщика p.3
- Информация о документации 3 p.3
- Руководство по монтажу наружного агрегата p.3
- Информация о документации p.3
- Руководство по монтажу внутреннего агрегата p.3
- Информация о блоке 4 p.3
- Пусконаладка 23 p.3
- Информация p.3
- Прочитать перед установкой p.3
- Инструкции по технике безопасности которые необходимо p.3
- Приложение для дополнительного оборудования p.3
- Инструкции по монтажу p.3
- Подготовка к монтажу практический опыт справочная p.3
- Дополнительного оборудования p.3
- Подготовка 4 p.3
- Дополнительная информация об установке p.3
- Целевая аудитория p.3
- Передача потребителю 25 p.3
- Www daikineurope com support and manuals product information p.3

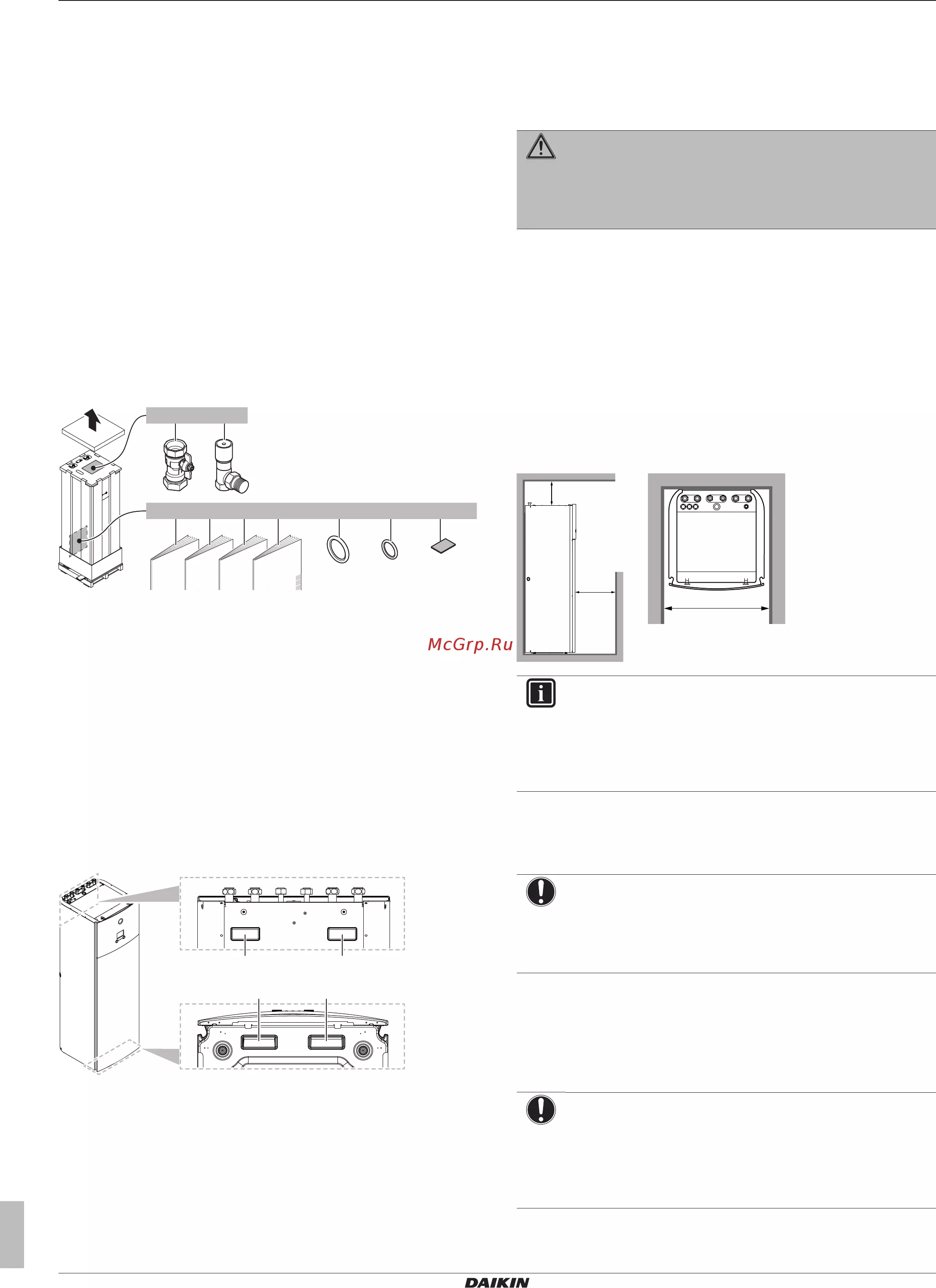

- Требования к месту установки внутреннего блока p.4
