Daikin ETVH16S23DA6V [14/36] Подключение электрооборудования

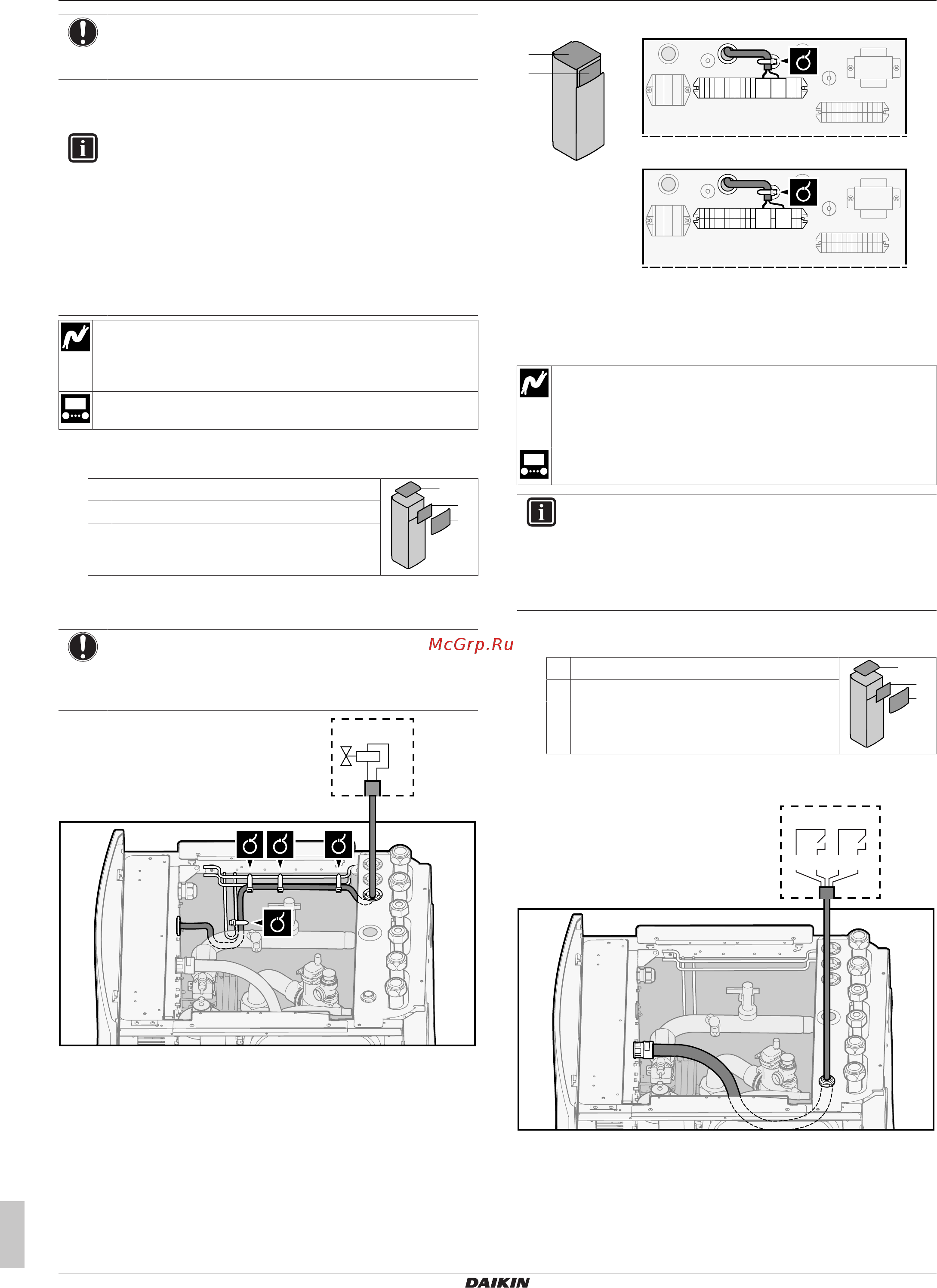

![Daikin ETVH16S23DA6V [14/36] Подключение электрооборудования](/views2/1749523/page14/bge.png)
5 Подключение электрооборудования
Руководство по монтажу
14
ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P586454-1 – 2019.07
ПРИМЕЧАНИЕ
НЕ отсоединяете и не удаляйте кабель питания
резервного нагревателя.
5.2.3 Подсоединение запорного клапана
ИНФОРМАЦИЯ
Пример использования запорного клапана. При
наличии одной зоны температуры воды на выходе и
использовании теплого пола в сочетании с
конвекторами теплового насоса во избежание
образования на полу конденсата при работе в режиме
охлаждения установите перед контуром теплого пола
запорный клапан. Дополнительная информация
приведена в руководстве по применению для
установщика.
Провод: 2×0,75мм²
Максимальный рабочий ток: 100мА
230Вперем. тока подается с печатной платы
[2.D] Запорный клапан
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подключите кабель управления клапана к
соответствующим клеммам согласно рисунку ниже.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подключается по-
разному.
A
M2S
B
A
B
21 28
X2M
B
21 29
X2M
NO
NC
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
5.2.4 Подключение электрических счетчиков
Провода: 2×0,75мм² (на каждый счетчик)
Счетчики электроэнергии: обнаружение импульсов
напряжения 12Впост. тока (напряжение подается с
печатной платы)
[9.A] Измерение энергии
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, то проверьте полярность.
Положительный вывод ДОЛЖЕН быть подключен к
контактам X5M/6 и X5M/4; а отрицательный — к
контактам X5M/5 и X5M/3.
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подключите кабель счетчиков электроэнергии к
соответствующим клеммам согласно рисунку ниже.
A
6543
S3S S2S
