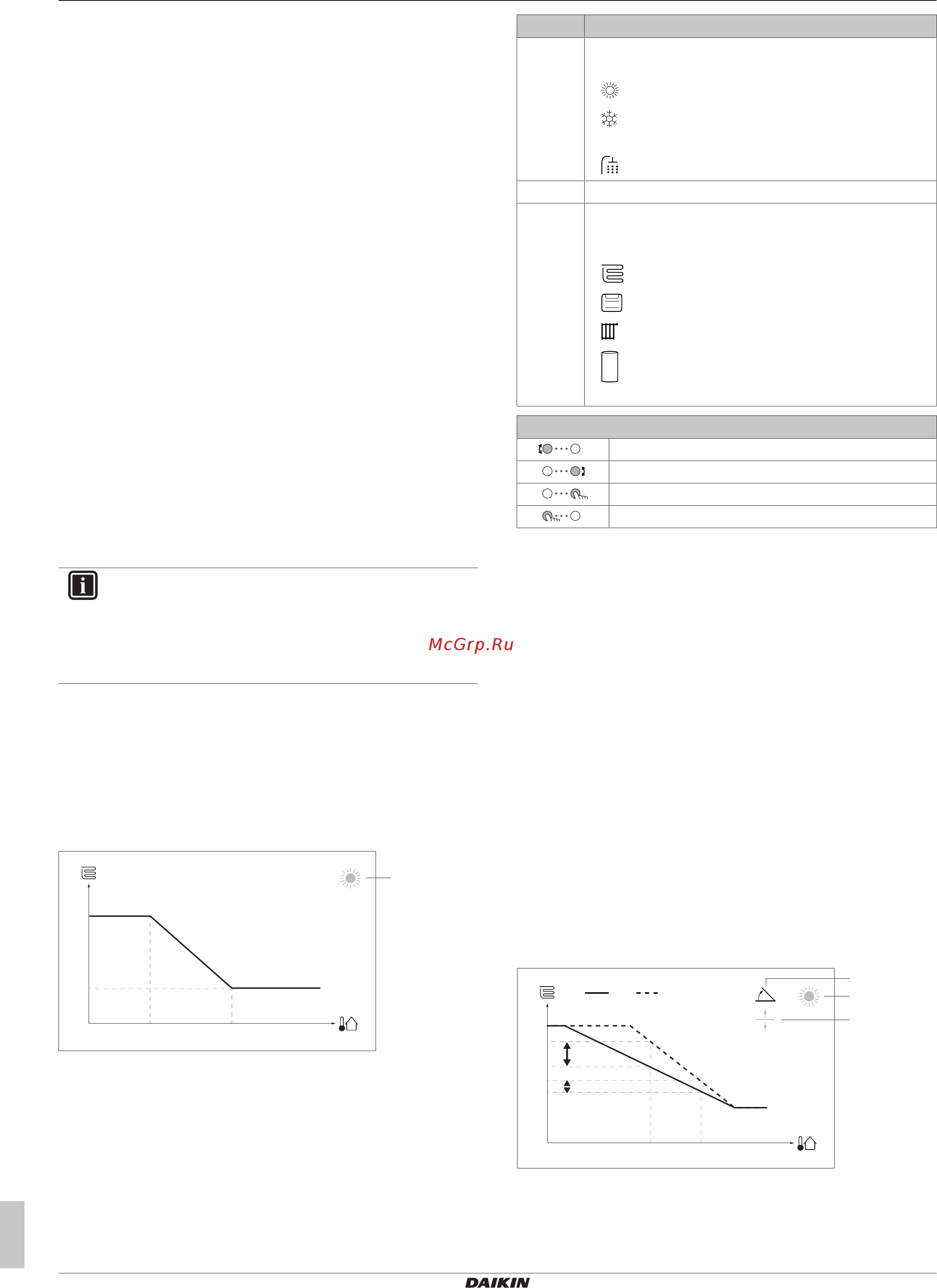

6 Конфигурирование
Руководство по монтажу
24
ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P586454-1 – 2019.07
Преимущество
При работе в погодозависимом режиме снижается
энергопотребление.
Кривая зависимости от погоды
Блок производит компенсацию изменения температуры на
основе кривых зависимости от погоды. Эта кривая определяет
требуемую температуру в резервуаре или воды на выходе при
разных температурах снаружи. Поскольку наклон этой кривой
зависит от местных условий, например климата и утепления
дома, то установщик или пользователь может выполнить ее
настройку.
Типы кривых зависимости от погоды
Есть два типа кривых зависимости от погоды:
▪ Кривая по 2 точкам
▪ Кривая с наклоном и смещением
Тип кривой, используемой при задании настроек, зависит от
ваших личных предпочтений. См. раздел «6.3.4Использование
кривых зависимости от погоды» [425].
Доступность
Кривая зависимости от погоды может быть использована для:
▪ Основная зона – нагрев
▪ Основная зона – охлаждение
▪ Дополнительная зона – нагрев
▪ Дополнительная зона – охлаждение
▪ Резервуар
ИНФОРМАЦИЯ
Для работы в погодозависимом режиме задайте
правильную уставку для основной зоны,
дополнительной зоны или резервуара. См. раздел
«6.3.4 Использование кривых зависимости от
погоды» [425].
6.3.2 Кривая по 2 точкам
Задайте кривую зависимости от погоды по двум следующим
уставкам:
▪ Уставка (X1, Y2)
▪ Уставка (X2, Y1)
Пример
Y1
Y2
X1 X2
a
Позиция Описание
a Зона, выбранная для работы в погодозависимом
режиме:
▪
: Нагрев основной или дополнительной зоны
▪
: Охлаждение основной или дополнительной
зоны
▪
: Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2 Примеры нужной температуры в резервуаре или
температуры воды на выходе. Значок соответствует
нагревательному прибору для этой зоны:
▪
: Нагрев полов
▪
: Фанкойл
▪
: Радиатор
▪
: Резервуар горячей воды бытового
потребления
Возможные действия на этом экране
Переход через значения температуры.
Изменение температуры.
Переход к следующей температуре.
Подтверждение изменений и продолжение.
6.3.3 Кривая с наклоном и смещением
Наклон и смещение
Задайте кривую зависимости от погоды, указав ее наклон и
смещение:
▪ Если изменить наклон, то при разных окружающих
температурах будет разное увеличение или уменьшение
температуры воды на выходе. Например, если температура
воды на выходе в общем случае подходящая, но при низких
окружающих температурах оказывается слишком низкой, то
увеличьте наклон, чтобы при понижении окружающих
температур вода на выходе нагревалась до более высокой
температуры.
▪ Если изменить смещение, то при разных окружающих
температурах будет одинаковое увеличение или уменьшение
температуры воды на выходе. Например, если при разных
окружающих температурах вода на выходе всегда немного
холоднее, чем нужно, то увеличьте смещение, чтобы
температура воды на выходе одинаково повышалась при всех
окружающих температурах.
Примеры
Кривая зависимости от погоды, когда выбран наклон:
X1 X2
c
d
e
Y1
Y2
Y3
Y4
a b
Кривая зависимости от погоды, когда выбрано смещение:
