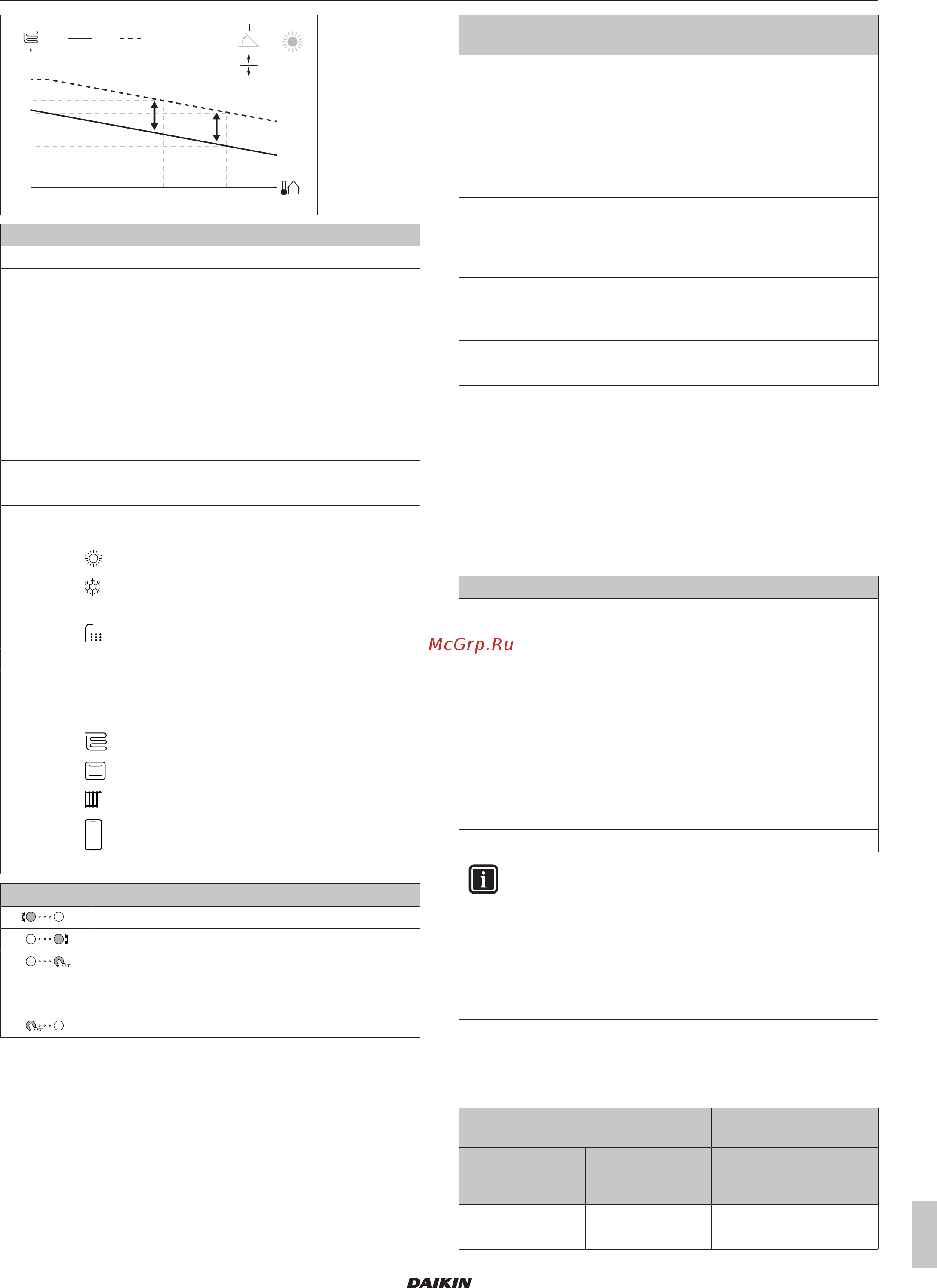

6 Конфигурирование
Руководство по монтажу
25
ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P586454-1 – 2019.07
Y1
Y2
Y3
Y4
X1 X2
a b
c
d
e
Позиция Описание
a Кривая зависимости от погоды до изменений.
b Кривая зависимости от погоды после изменений (для
примера):
▪ Если изменен наклон, то новая предпочтительная
температура в точке X1 увеличится на большую
величину, чем предпочтительная температура в
точке X2.
▪ Если изменено смещение, то новая
предпочтительная температура в точке X1
увеличится на такую величину, что и
предпочтительная температура в точке X2.
c Наклон
d Смещение
e Зона, выбранная для работы в погодозависимом
режиме:
▪
: Нагрев основной или дополнительной зоны
▪
: Охлаждение основной или дополнительной
зоны
▪
: Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2,
Y3, Y4
Примеры нужной температуры в резервуаре или
температуры воды на выходе. Значок соответствует
нагревательному прибору для этой зоны:
▪
: Нагрев полов
▪
: Фанкойл
▪
: Радиатор
▪
: Резервуар горячей воды бытового
потребления
Возможные действия на этом экране
Выберите наклон или смещение.
Увеличьте или уменьшите наклон/смещение.
Если выбран наклон: задайте наклон и
перейдите к смещению.
Если выбрано смещение: задайте смещение.
Подтвердите изменения и вернитесь в подменю.
6.3.4 Использование кривых зависимости от
погоды
Выполните настройку кривых метеозависимости следующим
образом:
Выбор режима уставок
Чтобы использовать кривую метеозависимости, нужно выбрать
правильный режим уставок:
Перейдите к режиму уставок
…
Выберите режим уставок …
Основная зона— нагрев
[2.4] Главная зона > Режим
уставки
Нагрев ПЗ, фиксированное
охлаждение ИЛИ
Погодозависимый
Основная зона— охлаждение
[2.4] Главная зона > Режим
уставки
Погодозависимый
Дополнительная зона— нагрев
[3.4] Дополнительная зона >
Режим уставки
Нагрев ПЗ, фиксированное
охлаждение ИЛИ
Погодозависимый
Дополнительная зона— охлаждение
[3.4] Дополнительная зона >
Режим уставки
Погодозависимый
Резервуар
[5.B] Бак ГВС > Режим уставки Погодозависимый
Изменение типа кривой метеозависимости
Чтобы изменить тип кривой для всех зон и резервуара,
перейдите к [2.E] Главная зона > Тип кривой МЗ.
Выбранный тип кривой можно также посмотреть следующим
образом:
▪ [3.C] Дополнительная зона > Тип кривой МЗ
▪ [5.E] Бак ГВС > Тип кривой МЗ
Изменение кривой метеозависимости
Зона Перейдите к …
Основная зона— нагрев [2.5] Главная зона >
Погодозависимая кривая
нагрева
Основная зона—
охлаждение
[2.6] Главная зона >
Погодозависимая кривая
охлаждения
Дополнительная зона—
нагрев
[3.5] Дополнительная зона >
Погодозависимая кривая
нагрева
Дополнительная зона—
охлаждение
[3.6] Дополнительная зона >
Погодозависимая кривая
охлаждения
Резервуар [5.C] Бак ГВС > Кривая МЗ
ИНФОРМАЦИЯ
Максимальная и минимальная уставки
Кривую можно настроить только с температурами,
которые находятся между заданной минимальной и
максимальной уставками для соответствующей зоны
или для резервуара. При достижении максимальной
или минимальной уставки кривая станет
горизонтальной.
Точная настройка кривой метеозависимости: кривая с
наклоном и смещением
Ниже в таблице поясняется точная настройка кривой
метеозависимости какой-либо зоны или резервуара:
Ваши ощущения … Точная настройка
наклона и смещения:
При обычных
температурах
снаружи …
При низких
температурах
снаружи …
Наклон Смещение
OK Холодно ↑ —
OK Жарко ↓ —
