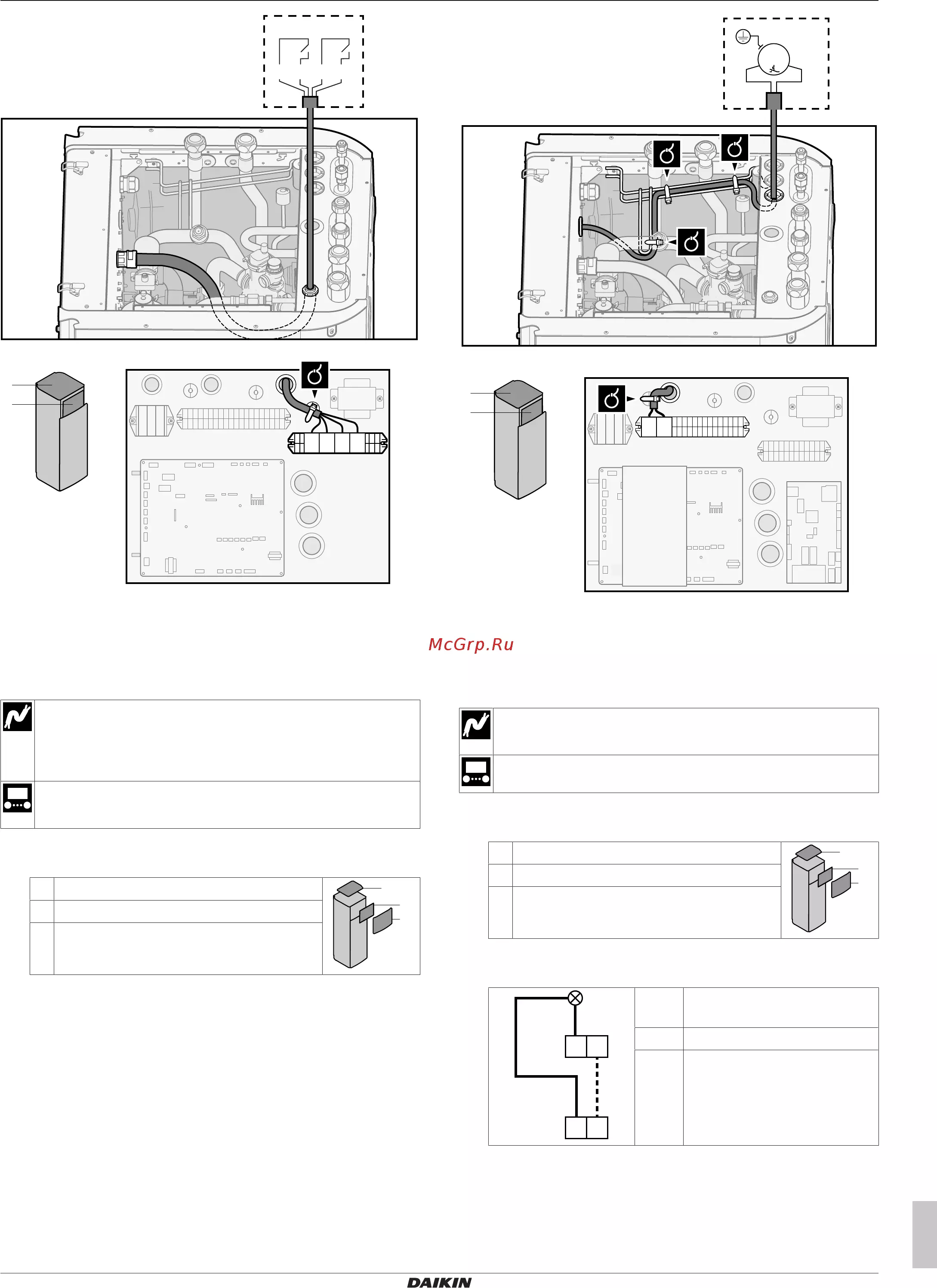

![Daikin EHVZ08S18EA9W [19/48] Подключение электрооборудования](/views2/1749896/page19/bg13.png)
6 Подключение электрооборудования
Руководство по монтажу
19
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08
A
6543
S3S
S2S
B
A
B
X5M
3 4 5 6
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
6.3.5 Подключение насоса горячей воды
бытового потребления
Провод: (2+GND)×0,75мм²
Питание насоса ГВБП. Максимальная нагрузка: 2A
(пусковой ток), 230Впеременного тока, 1A (длительный
ток)
[9.2.2] Насос рециркуляции ГВС
[9.2.3] Расписание насоса ГВБП
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [49]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
A
1~
M
M2P
B
A
B
1 2
X2M
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
6.3.6 Подключение подачи аварийного
сигнала
Провод: (2+1)×0,75мм²
Максимальная нагрузка: 0,3A, 250Впеременного тока
[9.D] Подача аварийного сигнала
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [49]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подключите кабель выхода аварийного сигнала к
соответствующим клеммам согласно рисунку ниже.
7
9
YCY1
X2M
12
3
A4P
1+2 Провода подключены к
выходу аварийного сигнала
3 Провод между X2M и A4P
A4P Необходимо установить
EKRP1HBAA.
