4 Монтаж агрегата
Руководство по монтажу
8
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08
Если общее количество заправляемого хладагента в системе ≥1,84 кг (т. е. если длина трубопровода ≥27 м), необходимо
соблюдать требования к минимальной площади пола, как описано в следующей блок-схеме. В блок-схеме используются следующие
таблицы: «10.3Табл. 1. Максимальное количество заправляемого хладагента, допускаемое в помещении: внутренний агрегат» [446],
«10.4 Табл. 2. Минимальная площадь пола: внутренний агрегат» [4 46] и «10.5 Табл. 3. Минимальная площадь отверстия для
естественной вентиляции: внутренний агрегат» [446].
ИНФОРМАЦИЯ
Если полная заправка хладагента в системе
(m
c
) <1,84 кг (т. е. длина трубопровода <27 м), к
помещению для монтажа никакие требования НЕ
предъявляются.
ИНФОРМАЦИЯ
Несколько внутренних агрегатов. Если в помещении
устанавливаются два или более внутренних агрегатов,
следует учитывать максимальное количество
заправленного хладагента, который может быть
выпущен в помещение в случае ОДНОЙ утечки.
Пример: Если в помещении устанавливаются два
внутренних агрегата, каждый из которых соединен с
собственным наружным агрегатом, следует учитывать
количество заправленного хладагента для большего
сочетания внутреннего и наружного агрегатов.
Ввод от установщика:
▪ Общее количество заправляемого
хладагента (m
c
) (кг)
▪ Площадь помещения A (A
помещ. A
) (м
2
)
Пуск
Используйте таблицу 1, данную в главе
"Технические данные", чтобы рассчитать
максимальное количество заправляемого
хладагента (m
макс.
) (кг), допустимую для
помещения A.
Обратитесь к дилеру.
Используйте табл. 3, данную в главе
"Технические данные", и значение dm,
чтобы рассчитать минимальную площадь
отверстия для естественной вентиляции
между помещениями A и B (VA
мин.
) (см
2
).
Агрегат можно устанавливать в помещении A, если:
▪ Между помещениями A и B предусмотрено 2 вентиляционных отверстия (постоянно открытых), 1 вверху и 1 внизу.
▪ Нижнее отверстие: Нижнее отверстие должно соответствовать требованиям к минимальной площади (VA
мин.
). Оно должно располагаться как можно
ближе к полу. Если вентиляционное отверстие начинается от пола, высота должна быть ≥20 мм. Нижний край отверстия должен располагаться на
расстоянии ≤100 мм от пола. Как минимум 50% от требуемой площади отверстия должно располагаться на высоте <200 мм от пола. Отверстие
должно полностью располагаться на высоте <300 мм от пола.
▪ Верхнее отверстие: Площадь верхнего отверстия должна быть больше или равна площади нижнего отверстия. Нижний край верхнего отверстия
должен располагаться как минимум на 1,5 м выше верхнего края нижнего отверстия.
▪ Ведущие наружу вентиляционные отверстия НЕ рассматриваются как подходящие вентиляционные отверстия (пользователь может перекрыть их,
когда холодно).
Блок можно устанавливать в помещении A
без дополнительных требований к размеру
помещения или вентиляции.
Определите количество хладагента,
которое превышает m
макс.
(dm) (кг).
(dm=m
c
–m
макс.
)
m
макс.
≥m
c
?
Да
Нет
Нет
Используйте таблицу 2, представленную
в главе "Технические данные", чтобы
рассчитать общую минимальную площадь
пола (A
мин. общ.
) (м
2
), требуемую для общего
количества заправляемого хладагента (m
c
).
A
мин. общ.
≤A
помещ. A
+A
помещ. B
?
Да
Ввод от установщика:
▪ Площадь соседнего помещения B
(A
помещ. B
) (м
2
)
a Внутренний агрегат
A Помещение, в котором установлен внутренний
агрегат.
B Помещение рядом с помещением A.
A
a
B
≥1,5 м
Содержание
- Руководство по монтажу p.1
- P633779 3 p.2
- Ostend 1st of october 2020 p.2
- Low voltage 2014 35 eu p.2
- Hiromitsu iwasaki p.2
- En60335 2 40 p.2
- Electromagnetic compatibility 2014 30 eu p.2
- Ehvz08s18ea6v ehvz08s23ea6v ehvz08s18ea9w ehvz08s23ea9w p.2
- Ehvz04s18ea6v p.2
- Director p.2
- Dekra nb0344 p.2
- Daikin tcf 34a12 09 2020 p.2
- Daikin europe n v p.2
- 551 emc p.2
- Руководство по монтажу p.2
- Подключение электрооборудования 13 p.3
- Передача потребителю 39 p.3
- Общие правила техники безопасности p.3
- Настоящий документ является частью комплекта документации в полный комплект входит следующее p.3
- Монтаж трубопроводов 11 p.3
- Монтаж агрегата 7 p.3
- Меры предосторожности при монтаже 4 p.3
- Конфигурирование 25 p.3
- Комплект документации p.3
- Целевая аудитория p.3
- Информация о настоящем документе p.3
- Формат документ в ящике внутреннего агрегата p.3
- Уполномоченные установщики p.3
- Информация о документации 3 p.3
- Технические данные 40 p.3
- Информация о документации p.3
- Содержание p.3
- Информация о блоке 6 p.3
- Руководство по монтажу внутреннего агрегата p.3
- Инструкции по технике безопасности которые необходимо p.3
- Пусконаладка 37 p.3
- Инструкции по монтажу p.3
- Прочитать перед установкой p.3
- Меры предосторожности при монтаже p.4
- Меры предосторожности при монтаже p.5
- Снятие аксессуаров с внутреннего блока p.6
- Информация о блоке p.6
- Внутренний блок p.6
- Транспортировка внутреннего агрегата p.7
- Монтаж агрегата p.7
- Как подготовить место установки p.7
- Требования к месту установки внутреннего блока p.7
- Руководство по монтажу p.8
- Несколько внутренних агрегатов если в помещении устанавливаются два или более внутренних агрегатов следует учитывать максимальное количество p.8
- Монтаж агрегата p.8
- Информация p.8
- Заправленного хладагента который может быть p.8
- Если полная заправка хладагента в системе p.8
- Если общее количество заправляемого хладагента в системе 1 84 кг т е если длина трубопровода 27 м необходимо соблюдать требования к минимальной площади пола как описано в следующей блок схеме в блок схеме используются следующие таблицы 10 табл 1 максимальное количество заправляемого хладагента допускаемое в помещении внутренний агрегат 4 46 10 табл 2 минимальная площадь пола внутренний агрегат 4 46 и 10 табл 3 минимальная площадь отверстия для естественной вентиляции внутренний агрегат 4 46 p.8
- Выпущен в помещение в случае одной утечки пример если в помещении устанавливаются два внутренних агрегата каждый из которых соединен с собственным наружным агрегатом следует учитывать количество заправленного хладагента для большего сочетания внутреннего и наружного агрегатов p.8
- P629092 1a 2020 8 p.8
- Ehvz04 08s18 23ea6v 9w p.8
- Daikin altherma 3 r f p.8
- 1 84 кг т е длина трубопровода 27 м к помещению для монтажа никакие требования не предъявляются p.8
- Чтобы открыть внутренний агрегат p.9
- Снятие установка панелей агрегата p.9
- Монтаж агрегата p.9
- Чтобы закрыть внутренний агрегат p.10
- Установка внутреннего агрегата p.10
- Подсоединение сливного шланга к сливу p.10
- Опускание распределительной коробки на внутренний агрегат p.10
- Монтаж внутреннего агрегата p.10
- Монтаж агрегата p.10
- Требования к трубопроводам хладагента p.11
- Проверка объема и расхода воды p.11
- Подготовка трубопроводов воды p.11
- Подготовка трубопровода хладагента p.11
- Монтаж трубопроводов p.11
- Изоляция трубопровода хладагента p.11
- Соединение труб трубопровода хладагента p.12
- Присоединение трубопроводов воды p.12
- Монтаж трубопроводов p.12
- Для соединения трубопроводов воды p.12
- Соединение трубопровода хладагента с внутренним агрегатом p.12
- Соблюдение электрических нормативов p.13
- Рекомендации относительно подсоединения электропроводки p.13
- Подсоединение трубопроводов рециркуляции p.13
- Подключение электрооборудования p.13
- Заполнение резервуара горячей воды бытового потребления p.13
- Заполнение контура циркуляции воды p.13
- Для изоляции трубопровода воды p.13
- Подключение электрооборудования p.14
- Подключение внутреннего агрегата p.14
- Подключение электрооборудования p.15
- Подключение основного источника питания p.15
- Подсоединение электропитания к резервному нагревателю p.16
- Подключение электрооборудования p.16
- Подключение электрооборудования p.17
- Подключение запорного клапана p.18
- Подключение электрооборудования p.18
- Подключение электрических счетчиков p.18
- Подключение электрооборудования p.19
- Подключение подачи аварийного сигнала p.19
- Подключение насоса горячей воды бытового потребления p.19
- Подключение электрооборудования p.20
- Подключение переключения на внешний источник тепла p.20
- Подключение выхода вкл выкл нагрева помещения p.20
- Подключение электрооборудования p.21
- Подключение цифровых вводов потребления энергии p.21
- Подключение предохранительного термостата с размыкающим контактом p.21
- Подключение электрооборудования p.22
- Подключение электрооборудования p.23
- Подключение к системе smart grid p.23
- K1a k2a p.23
- Подключение электрооборудования p.24
- После подключения электропроводки к внутреннему агрегату p.24
- Подсоединение модуля беспроводной сети поставляется в качестве принадлежности p.24
- Обзор конфигурирование p.25
- Конфигурирование p.25
- Для доступа к наиболее часто используемым командам p.25
- Мастер настройки конфигурации язык p.26
- Мастер настройки конфигурации система p.26
- Мастер настройки конфигурации время и дата p.26
- Мастер конфигурации p.26
- Конфигурирование p.26
- Конфигурирование p.27
- Мастер настройки конфигурации резервный нагреватель p.28
- Мастер настройки конфигурации основная зона p.28
- Конфигурирование p.28
- Мастер настройки конфигурации дополнительная зона p.29
- Конфигурирование p.29
- Подробный экран с кривой зависимости от погоды p.30
- Конфигурирование p.30
- Мастер настройки конфигурации резервуар p.31
- Конфигурирование p.31
- Что такое кривая зависимости от погоды p.32
- Кривая с наклоном и смещением p.32
- Кривая по 2 точкам p.32
- Кривая зависимости от погоды p.32
- Конфигурирование p.32
- Конфигурирование p.33
- Использование кривых зависимости от погоды p.33
- Меню настроек p.34
- Конфигурирование p.34
- Информация p.34
- Дополнительная зона p.34
- Главная зона p.34
- Конфигурирование p.35
- Структура меню обзор настроек установщика p.36
- Руководство по монтажу p.36
- Применимы к данному блоку не следует использовать или изменять настройки p.36
- Показанные настройки солнечного комплекта не p.36
- Отображаются p.36
- Конфигурирование p.36
- Информация p.36
- В зависимости от выбранных настроек установщика и типа агрегата настройки отображаются не p.36
- P629092 1a 2020 8 p.36
- Ehvz04 08s18 23ea6v 9w p.36
- Daikin altherma 3 r f p.36
- Пусконаладка p.37
- Проверка минимального расхода p.37
- Предпусковые проверочные операции p.37
- Перечень проверок во время пуско наладки p.37
- Пусконаладка p.38
- Для выпуска воздуха p.38
- Выполнение пробного рабочего запуска p.38
- Передача потребителю p.39
- Для проведения пробного запуска привода p.39
- Для обезвоживания штукатурного маяка теплых полов p.39
- Возможные пробные запуски привода p.39
- Технические данные p.40
- Схема трубопроводов внутренний блок p.40
- Подмножество новейших технических данных доступно на региональном веб сайте daikin общедоступно все новейшие технические данные доступны на веб сайте daikin business portal требуется аутентификация p.40
- D112187a p.40
- Технические данные p.41
- Технические данные p.42
- Схема электропроводки внутренний блок p.42
- Технические данные p.43
- Технические данные p.44
- Технические данные p.45
- Стандартная часть p.45
- Руководство по монтажу p.45
- Приобретается на месте p.45
- Наружный агрегат p.45
- Источник электропитания p.45
- Жилы 3 м в комплекте поставки p.45
- Дополнительная часть p.45
- Ehvz04 08s18 23ea6v 9w daikin altherma 3 r f 4p629092 1a 2020 8 p.45
- D130331a p.45
- Технические данные p.46
- Табл 3 минимальная площадь отверстия для естественной вентиляции внутренний агрегат p.46
- Табл 2 минимальная площадь пола внутренний агрегат p.46
- Табл 1 максимальное количество заправляемого хладагента допускаемое в помещении внутренний агрегат p.46
Похожие устройства
-
Daikin EVLQ08CAV3Руководство по применению для установщика -
Daikin EVLQ08CAV3Справочное руководство для монтажника -
Daikin EVLQ08CAV3Общие правила техники безопасности -
Daikin EVLQ08CAV3Инструкция по монтажу -
Daikin EVLQ05CAV3Справочное руководство для монтажника -
Daikin EVLQ05CAV3Руководство по применению для установщика -
Daikin EVLQ05CAV3Общие правила техники безопасности -
Daikin EVLQ05CAV3Инструкция по монтажу -
Daikin EHYKOMB33AA3Справочное руководство для монтажника -
Daikin EHYKOMB33AA3Руководство по применению для установщика -
Daikin EHYKOMB33AA3Руководство по эксплуатации -

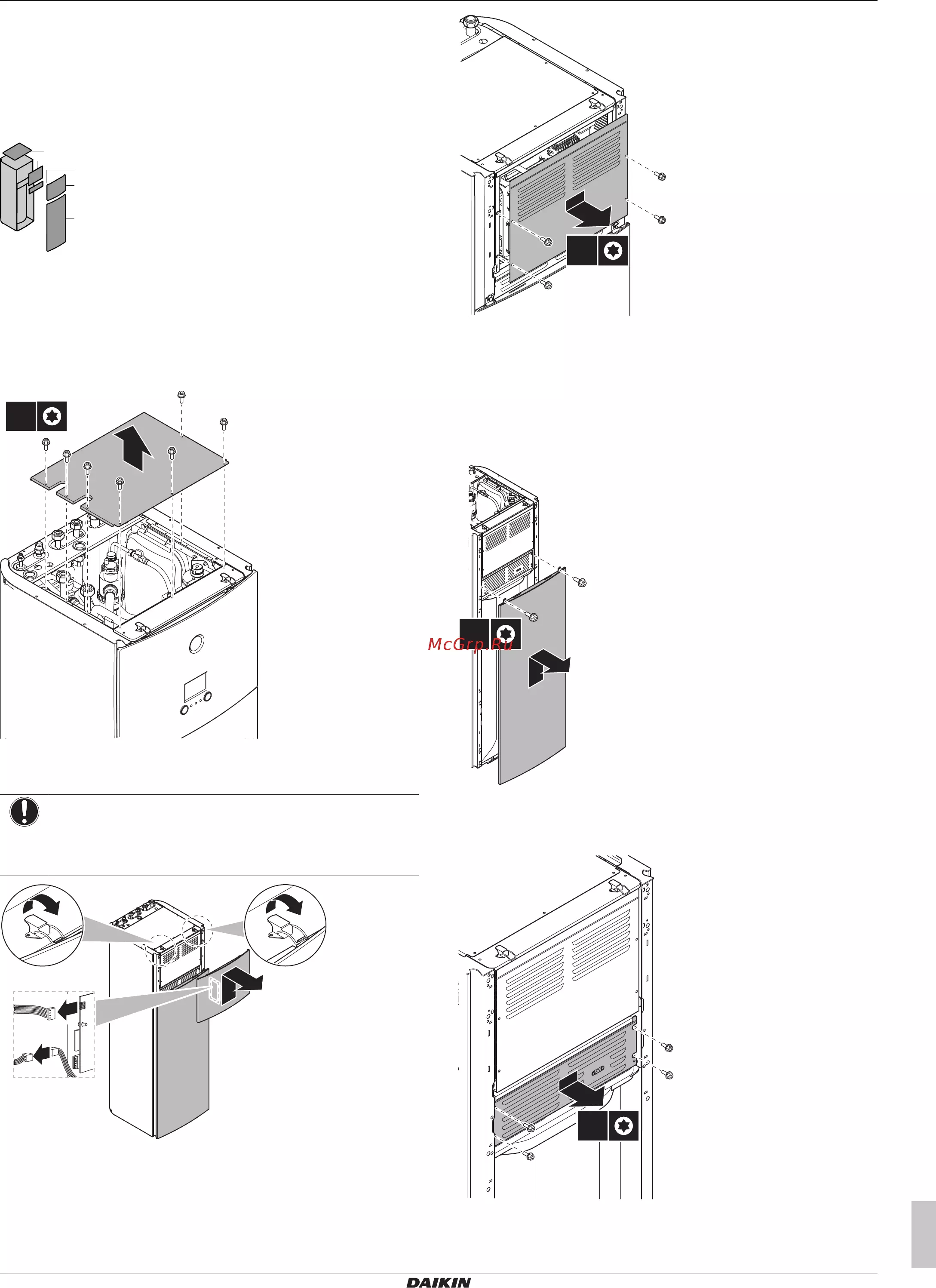

Daikin EHYKOMB33AA2Руководство по применению для установщика
Узнайте о правилах монтажа агрегатов, требованиях к хладагентам и минимальной площади для установки. Важные рекомендации для безопасной эксплуатации.
