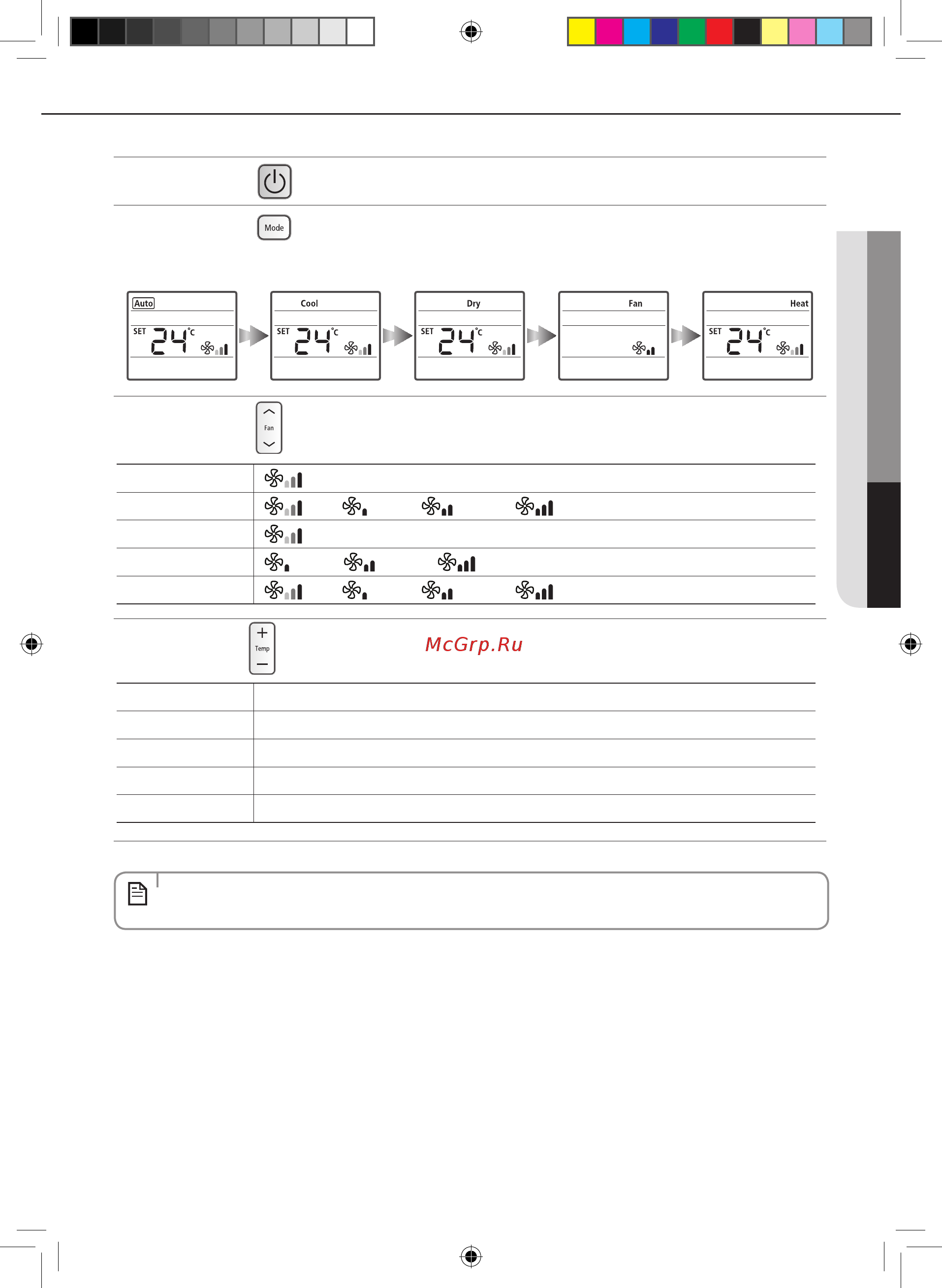

11
РУCCKИЙ
Нажмите кнопку , чтобы включить кондиционер.
Нажмите кнопку
, чтобы установить режим работы.
• ПрикаждомнажатиикнопкиMode (Режим), режим будет меняться в таком порядке Auto (Авто), Cool (Охлаждение), Dry
(Сушка), Fan (Вентилятор) и Heat (Обогрев) .
Нажмите кнопку , чтобы установить желаемую скорость вращения вентилятора.
Auto (Авто)
(Авто)
Cool (Охлаждение)
(Авто),
(Низкая),
(Средняя),
(Высокая)
Dry (Сушка)
(Авто)
Fan (Вентилятор)
(Низкая),
(Средняя),
(Высокая)
Heat (Обогрев)
(Авто),
(Низкая),
(Средняя),
(Высокая)
Нажмите кнопку , чтобы задать температуру.
Auto (Авто) Вы можете задавать желаемую температуру с шагом 1°С в диапазоне от 16°C ~ 30°C
Cool (Охлаждение) Вы можете задавать желаемую температуру с шагом 1°С в диапазоне от 16°C ~ 30°C.
Dry (Сушка) Вы можете задавать желаемую температуру с шагом 1°С в диапазоне от 18°C ~ 30°C.
Fan (Вентилятор) Установка температуры невозможна
Heat (Обогрев) Вы можете задавать желаемую температуру с шагом 1°С в диапазоне от 16°C ~ 30°C.
• Направлениевоздушногопотокаможетрегулироватьсявручную.(См.указания,приведенныенастр.12)
ПРИМЕЧАНИЕ
