12

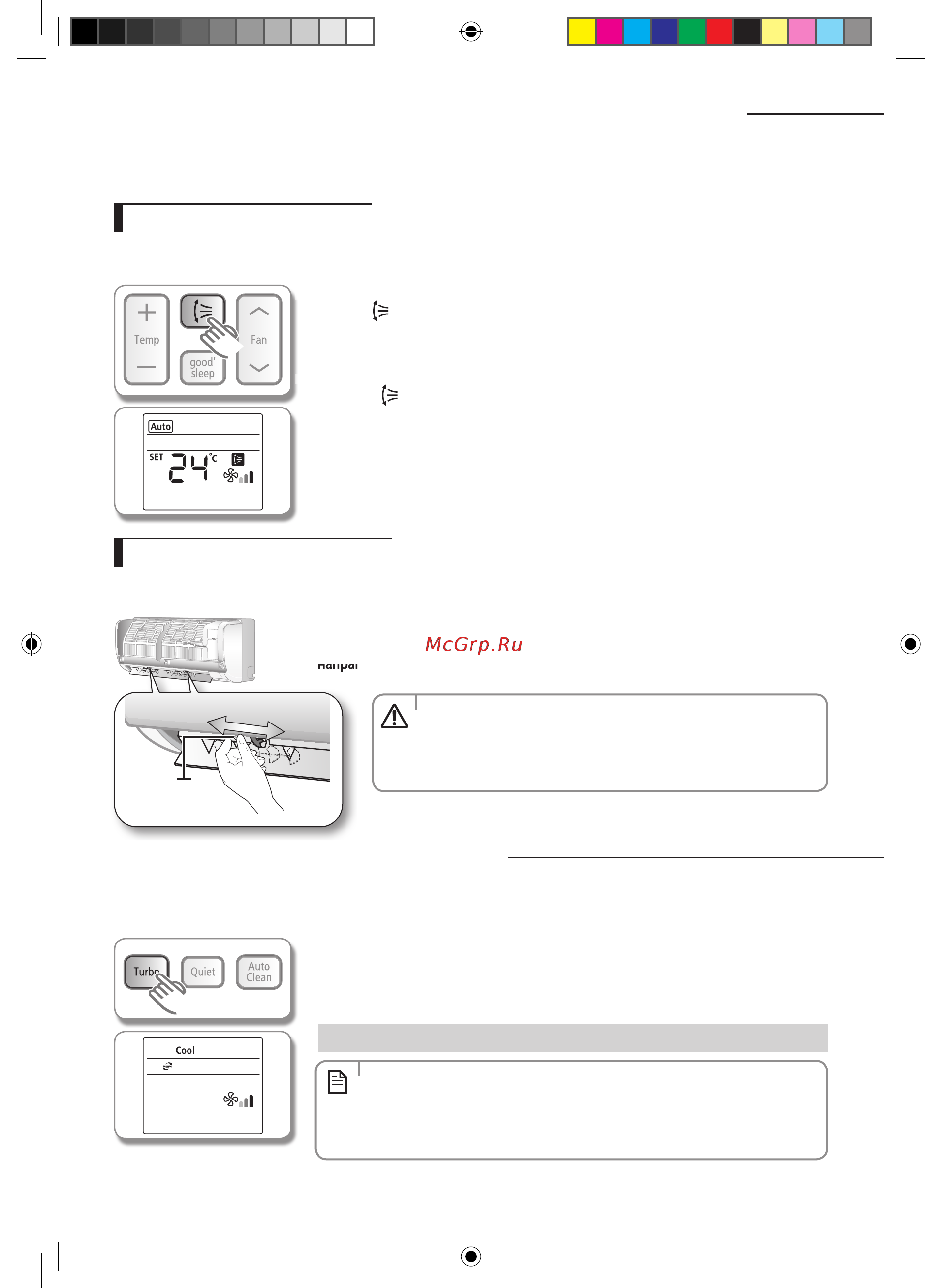

Регулировка направления воздушного потока
Воздушный поток можно направлять в нужное Вам место
Функция Turbo используется для быстрого и эффективного охлаждения помещения.
Вертикальный поток воздуха
Горизонтальный поток воздуха
Направляющие воздушного потока движутся вверх и вниз.
Убедитесь, что ни один из штырьковых рычагов направляющих, которые выходят за пределы направляющих потока воздуха, не
сломаны.
Нажмите на пульте дистанционного управления кнопку Air swing(Положение
жалюзи)
.
Включится индикатор постоянного изменения направления потока воздуха, и
направляющие начнут постоянно поворачиваться вверх и вниз, обеспечивая
циркуляцию воздуха.
Снова нажмите на пульте дистанционного управления кнопку Air swing(Положение
жалюзи)
, чтобы сохранить постоянное направление потока воздуха в одном
направлении.
Нажмите кнопку Turbo (Турбо) на пульте дистанционного управления в режиме
Cool (Охлаждение).
На дисплее пульта дистанционного управления появится индикатор функции Turbo
(Турбо) и кондиционер будет работать в функции Turbo (Турбо) на протяжении 30 минут.
Перемещайте штырьковый рычаг направляющих влево или вправо, чтобы
зафиксировать направление потока воздуха в нужном Вам постоянном
направлении.
Нажмите на пульте дистанционного управления кнопку
Нажмите кнопку Turbo (Турбо) на пульте дистанционного управления в режиме
• Берегитепальцыприустановкепотокавоздухавгоризонтальном
направлении.
Существует потенциальная опасность получения травмы при
неправильном обращении с этим устройством.
Назначение функции Turbo
• ФункцияTurbo(Турбо)действуеттольковрежимеCool (Охлаждение).
•
Нажав кнопку Mode (Режим), когда функция Turbo (Турбо) действует, Вы
отмените эту функцию.
• Задаватьтемпературу/скоростьвентиляторапридействииэтойфункции
невозможно.
Нажмите кнопку Turbo (Турбо) еще раз.
Отменить
ПРИМЕЧАНИЕ
ОСТОРОЖНО
направлении.
Штырьковый
рычаг
направляющих
