28
Стена
<20 мм
Пробка из
пластика

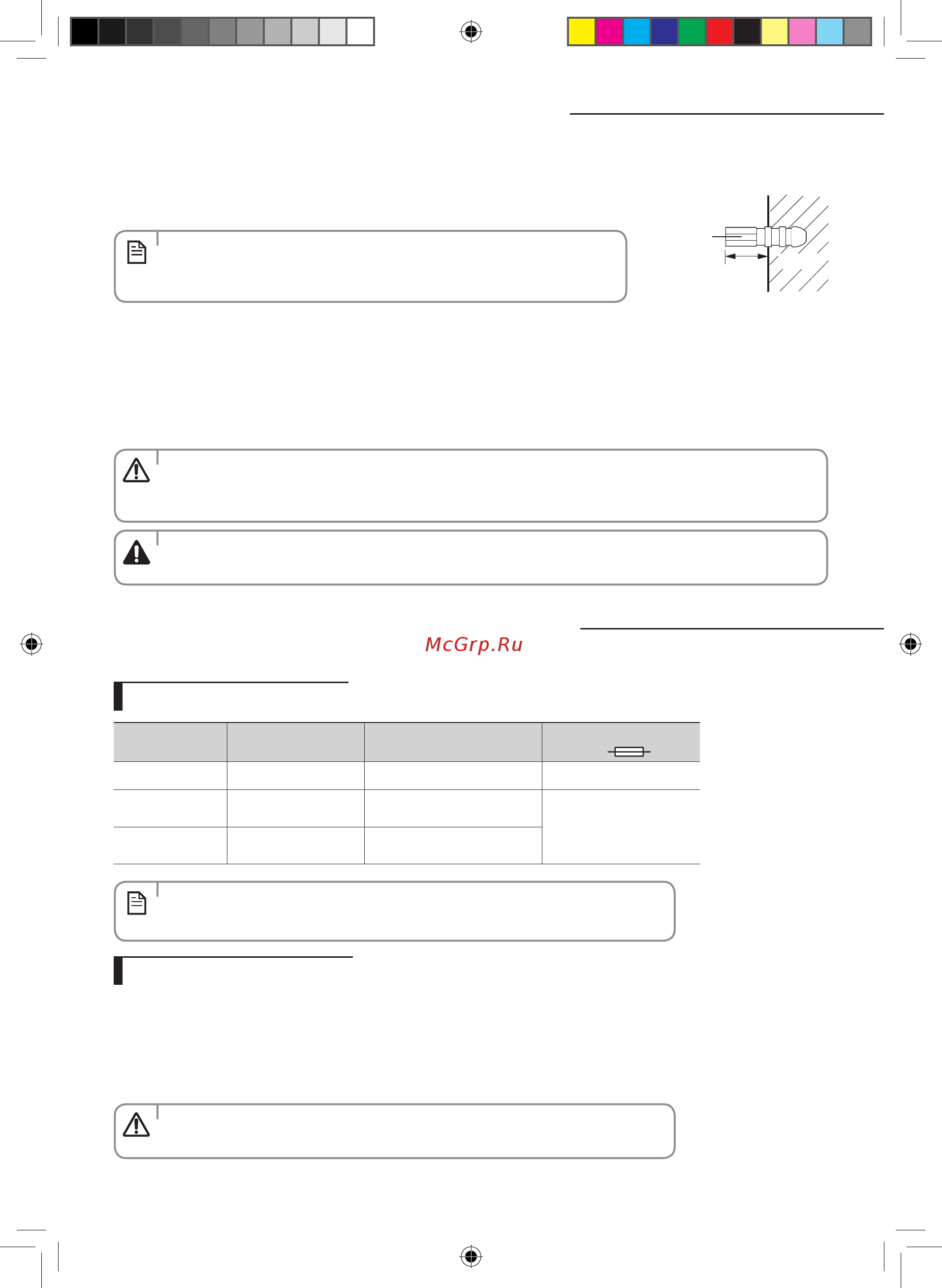

Крепление монтажной пластины
2. Закрепите внутренний блок.
Если вы крепите внутренний блок к стене
(1) Прикрепите монтажую пластину к стене, не забывая о весе внутреннего блока.
Если вы крепите внутренний блок на оконной раме
(1) Определите положение деревянных стоек, которые нужно
прикрепить к оконной раме.
(2) Прикрепите деревянные стойки к оконной раме, учитывая
вес внутреннего блока.
(3) Прикрепите монтажную пластину к деревянным стойкам,
пользуясь винтами-саморезами.
Если вы крепите внутренний блок к гипсокартону
(1) Воспользуйтесь крепежеискателем, чтобы определить
расположение стояков.
(2)Закрепитеподвескупластинынадвухстояках.
• Есливыбудетекрепитьэтупластинукбетоннойстенесиспользованием
пробок из пластика, следите за тем, чтобы промежуток между стеной и
пластиной, создаваемый указанной пробкой, был не более 20 мм.
• Есливнужномвамместенетдвухстоекилирасстояниемеждустойкаминеподходитдляподвескипластины,
поищите их в других местах.
• Закрепитемонтажнуюпластину,недопускаяеенаклонавтуилиинуюсторону.
1. Удлините соединительный провод, если это необходимо.
• Несоединяйтедваилибольшеечислоразличныхпроводовдляувеличениядлины.
Это может привести к возгоранию.
• Убедитесь,чтостенаможетвыдержатьвесизделия.Есливыустановитеизделиевтакомместе,которое
недостаточно прочное, чтобы выдержать вес изделия, то устройство может упасть и привести к травме.
Подсоединение электропроводов
При установке устройства сначала выполните соединения для хладагента, а затем электрические соединения. Прежде чем
выполнять электрические соединения, подключите кондиционер к системе заземления. Если устройство демонтируется, то
сначала отключите электрические провода, а затем снимайте трубки хладагента.
Если наружный блок располагается на расстоянии более 5 метров от внутреннего блока, то вам необходимо удлинить провод.
Максимальная длина провода - 15 метров (07/09/12)/20(18/24)
Спецификация проводов
Подсоединение проводов
ПРИМЕЧАНИЕ
• Подключитепитающийпроводкдополнительномувыключателюсети.Есликакой-либо
провод невозможно подсоединить к источнику питания, его следует объединить с
каким-либо проводом, контактное отверстие которого ≥ 3 мм.
ПРИМЕЧАНИЕ
ВНИМАНИЕ
ОСТОРОЖНО
ОСТОРОЖНО
Модель Питающий провод Соединительный провод
Предохранитель
GL
07/09/12
3G, 1,0мм
² H07RN-F 5G, 1,0мм² H07RN-F 20A
18
3G, 1,5мм
² H07RN-F
2G, 0,75мм² H05RN-F
3G, 1,5мм² H07RN-F
25A
24
3G, 2,5мм
² H07RN-F
3G, 2,5мм² H07RN-F
2G, 0,75мм² H05RN-F
