AOC C24G1 [53/70] Назначение контактов
![AOC C24G1 [53/70] Назначение контактов](/views2/1750838/page53/bg35.png)
53

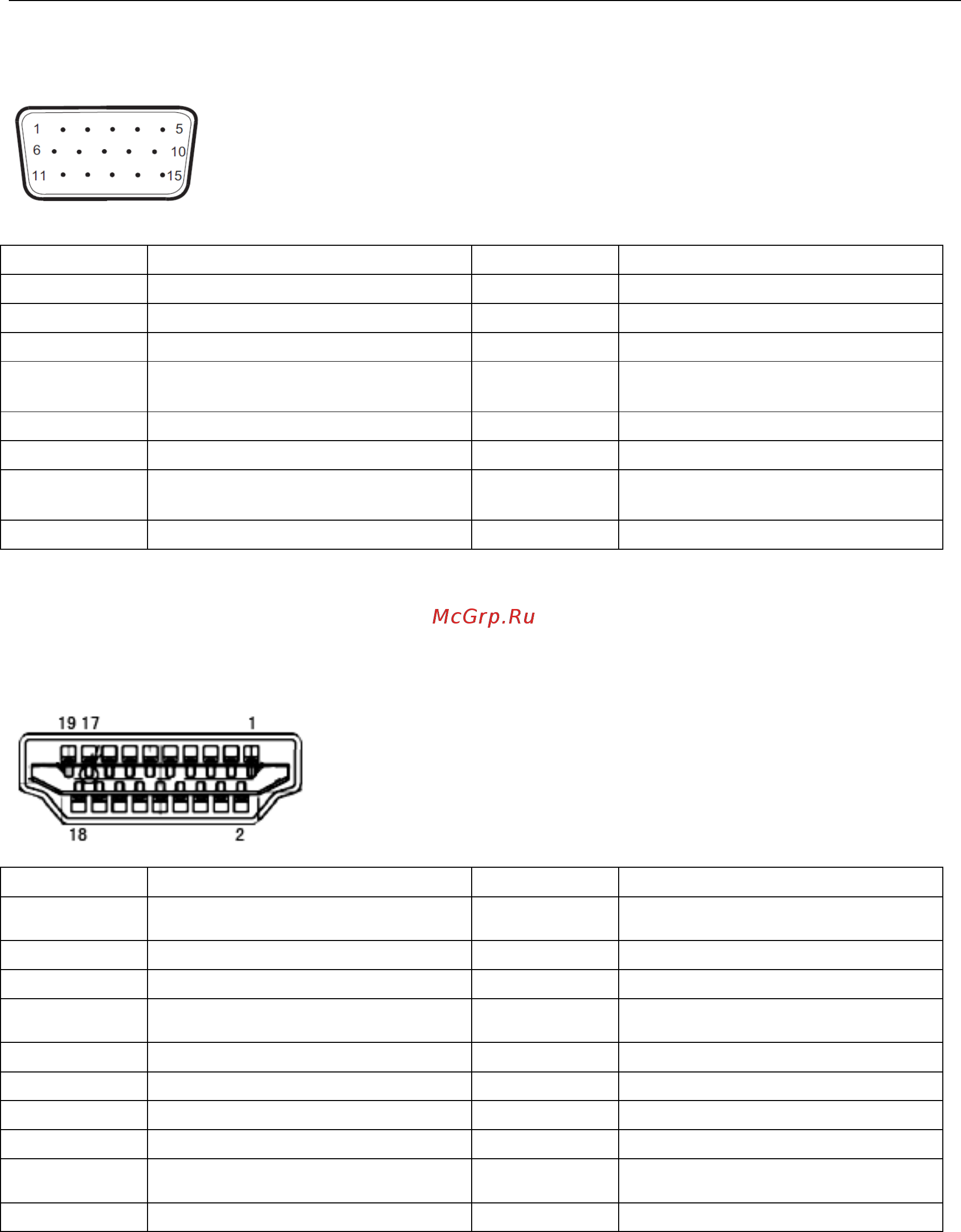

Назначение контактов
15-контактный кабель для передачи сигналов цветного изображения
№ контакта
Наименование сигнала
№ контакта
Наименование сигнала
1
Видео-красный
9
+5 В
2
Видео-зеленый
10
Земля
3
Видео-синий
11
Не задействован
4 Не задействован 12
Последовательная передача
DDC-данных
5
Определение кабеля
13
Горизонтальная синхронизация
6
ЗЕМЛЯ-КРАСНЫЙ
14
Вертикальная синхронизация
7 ЗЕМЛЯ-ЗЕЛЕНЫЙ 15
Последовательная
DDC-синхронизация
8 ЗЕМЛЯ-СИНИЙ
19-контактный кабель для передачи сигналов цветного изображения
№ контакта Наименование сигнала № контакта Наименование сигнала
1
Данные TMDS 2＋
11
Экранирование
TMDS-синхронизации
2 Данные TMDS 2 экранирование 12 TMDS-синхронизация
3
Данные TMDS 2
13
CEC
4 Данные TMDS 1 + 14
Зарезервировано (не
задействован на устройстве)
5 Данные TMDS 1 экранирование 15 SCL
6 Данные TMDS 1 16 SDA
7
Данные TMDS 0＋
17 Земля DDC/CEC
8 Данные TMDS 0 экранирование 18 Питание +5 В
9 Данные TMDS 0 19
Определение «горячего»
подключения
10 TMDS-синхронизация +
