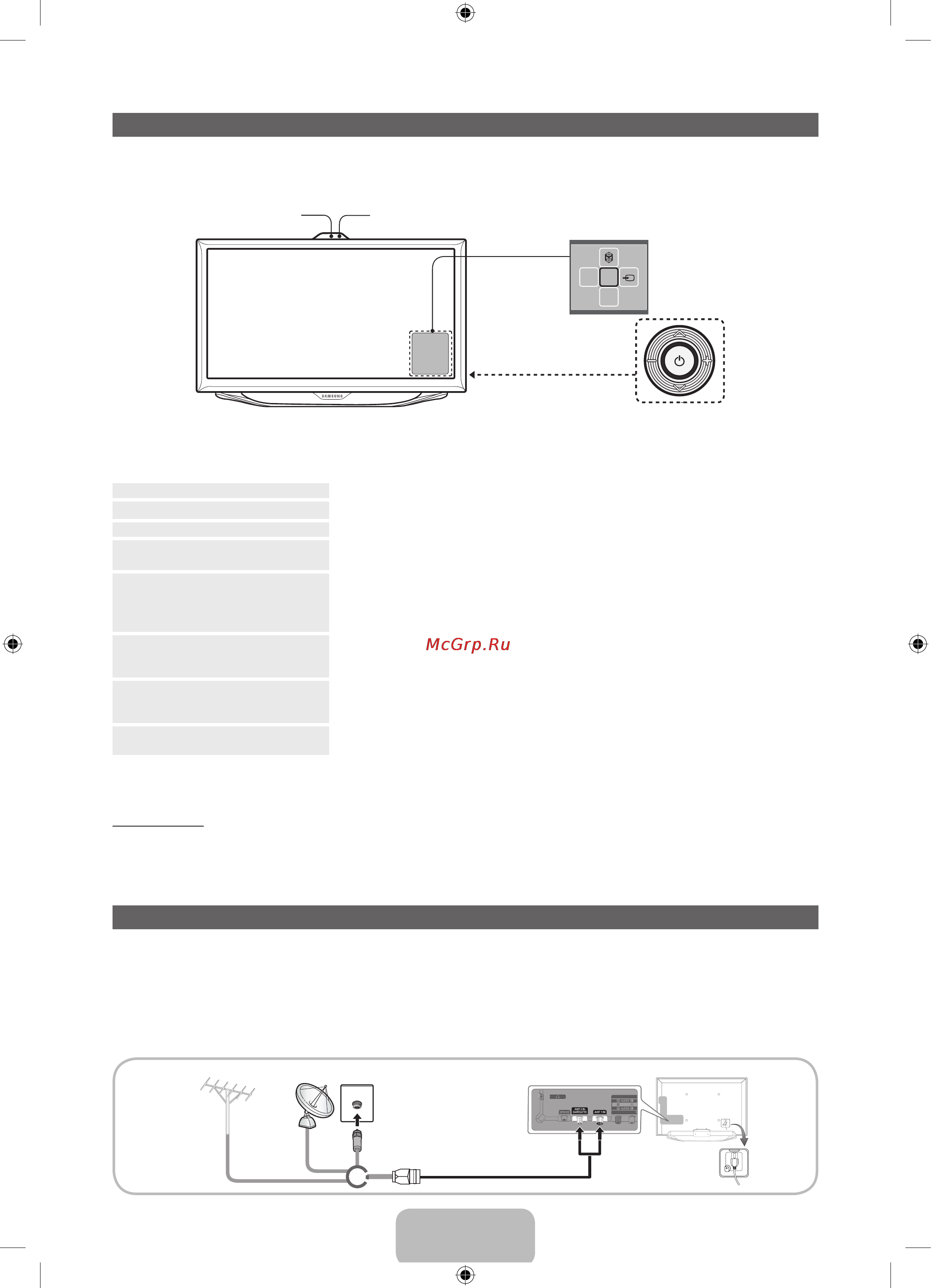

Использование контроллера телевизора (клавиши панели)
С помощью контроллера ТВ на задней стенке телевизора справа, представляющего собой небольшой джойстик, похожий на кнопку,
можно управлять функциями телевизора без пульта дистанционного управления.
✎
Цвет и форма устройства могут различаться в зависимости от модели.
mR
P
Датчик пульта дистанционного управления
Контроллер ТВ
Меню функций
Камера
✎
Выполните эти инструкции, расположившись напротив экрана телевизора.
✎
Перед использованием камеры телевизора проверьте прикреплена ли пленка к ее задней стороне. После настройки угла камеры
телевизора ее можно использовать. Если в использовании камеры телевизора нет необходимости, рекомендуется повернуть
объектив камеры вверх. В этом случае функции, Распознавание лиц и Управл. движениями недоступны.
Включить питание
Включение телевизора нажатием кнопки контроллера, если телевизор находится в режиме ожидания.
Настройка громкости
Настройка громкости путем перемещения контроллера из стороны в сторону при включенном питании.
Выбор канала Выбор канала путем перемещения контроллера вверх-вниз при включенном питании.
Использование меню функций Для просмотра и использования меню функций нажмите и отпустите контроллер при
включенном питании. Чтобы закрыть меню функций, еще раз нажмите и отпустите контроллер.
Выбор МЕНЮ (
m
) При отображении на экране меню функций выберите МЕНЮ (
m
), переместив контроллер
влево. Появится экранное меню телевизора. Выберите параметр, переместив контроллер
вправо. Чтобы выбрать дополнительные параметры, перемещайте контроллер вправо-влево
или вверх-вниз. Чтобы изменить настройку параметра, выберите его и нажмите контроллер.
Выбор SMART HUB (
™
) При отображении на экране меню функций выберите SMART HUB (
™
), переместив контроллер
вверх. Отобразится основной экран SMART HUB. Перемещая контроллер, выберите
приложение и нажмите контроллер.
Выбор Источник (
s
) При отображении на экране меню функций откройте список Источник (
s
), сместив
контроллер вправо. Появится экран “Источник”. Чтобы выбрать Источник, перемещайте
контроллер вверх-вниз. Выделив нужный источник, нажмите контроллер.
Выключить питание (
P
) При отображении на экране меню функций выберите Выключить питание (
P
), переместив
контроллер вниз, затем нажмите его.
✎
Чтобы закрыть экран Меню, Smart Hub или Источник, нажмите и удерживайте контроллер более 1 секунды.
Режим ожидания
Телевизор переходит в режим ожидания при выключении и продолжает потреблять небольшое количество электроэнергии. Для
безопасности и снижения потребления электроэнергии не оставляйте телевизор в режиме ожидания надолго (например, уезжая в отпуск).
Рекомендуется отключать кабель питания от сети.
Подключение к антенне
✎
Подключать кабель питания к сетевой розетке следует только тогда, когда будут выполнены все остальные подключения.
✎
При подключении телевизора к приставке кабельного или спутникового ТВ через HDMI, компонентный или композитный выходы, не
нужно подключать разъем ANT IN к антенне или кабельному соединению.
✎
Работа мобильных и портативных радиоустройств или любительских радиостанций и радиоприемников, работающих в диапазоне
AM в непосредственной близости от телевизора, может привести к неисправности телевизора.
✎
Соблюдайте осторожность, перестанавливая или поворачивая телевизор с подсоединенным к нему антенным кабелем. В
противном случае можно отломить антенный разъем.
Антенна ОВЧ/У КабельСпутник
или
Русский - 5
[UE8000-RU]BN68-04061N_L03.indb 5 2012-04-27 2:11:04
