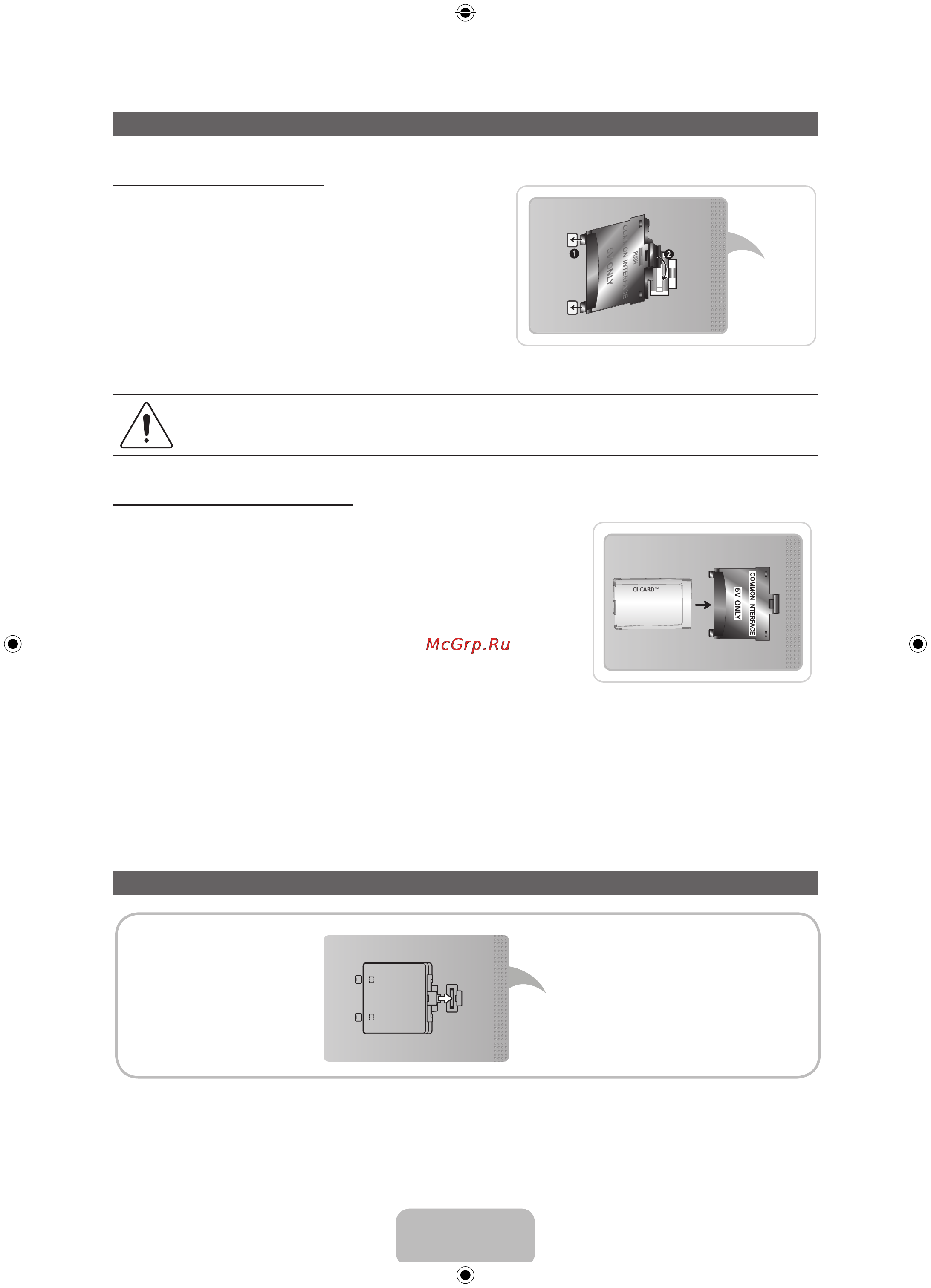

Подключение к разъему COMMON INTERFACE (разъем для карты ТВ)
Подсоединение адаптера карты CI Card
Подсоедините адаптер, как показано на рисунке ниже.
Для подключения адаптера карты CI CARD выполните следующие
действия.
✎
Рекомендуется подсоединять адаптер до установки настенного
крепления или карты CI или CI+ CARD.
1. Вставьте адаптер карты CI CARD в два отверстия на устройстве 1.
✎
Найдите два отверстия на задней панели телевизора. Эти два
отверстия находятся рядом с портом COMMON INTERFACE.
• 2. Подключите адаптер карты CI CARD к порту COMMON INTERFACE
на устройстве 2.
• 3. Вставьте карту CI или CI+ CARD.
Рекомендуется вставить карту CI Card до того, как телевизор будет установлен на настенное крепление. После установки
вставить карту будет трудно. Вставьте карту после подключения адаптера карты CI Card к телевизору. Если карта
вставлена до подключения модуля, подключить его будет трудно.
Использование карты CI CARD или CI+ CARD
Для просмотра платных каналов необходимо установить карту CI CARD или CI+ CARD.
• Если этого не сделать, отобразится сообщение “Недопустимый сигнал”.
• Через 2-3 минуты после установки на экране отобразится информация о
согласовании, содержащая номер телефона, идентификатор карты CI CARD или
CI+ CARD, идентификатор хоста и другие сведения. Если появится сообщение об
ошибке, обратитесь к поставщику услуги.
• После того, как настройка сведений о каналах будет закончена, на экране
отобразится сообщение “Обновление завершено”, означающее, что список каналов
обновлен.
✎
ПРИМЕЧАНИЕ
• Карту CI или CI+ CARD можно приобрести у местного поставщика услуг
кабельного телевидения.
• Извлекайте карту CI или CI+ CARD, аккуратно придерживая ее, поскольку падение карты может привести к ее повреждению.
• Вставляйте карту CI или CI+ CARD в направлении, указанном на ней.
• Расположение гнезда COMMON INTERFACE может отличаться в зависимости от модели устройства.
• В некоторых странах и регионах карты CI или CI+ CARD не поддерживаются. Уточните это у официального дилера.
• При возникновении проблем обратитесь к поставщику услуги.
• Вставьте карту CI или CI+ CARD, поддерживающую текущие настройки антенны. В противном случае изображение на экране
будет отсутствовать или будет искажено.
Разъем для комплекта Evolution Kit (приобретается отдельно)
Задняя панель
телевизора
Данный разъем предназначен для подключения устройства расширения, которое называется Evolution Kit. Он позволяет запускать в
системе телевизора самые разные новейшие приложения, расширяющие возможности пользователя.
Для некоторых устройств комплект Evolution Kit недоступен, и его можно будет приобрести отдельно только в 2013 году или позднее.
Задняя
панель
телевизора
Для установки адаптера карты CI Card
удалите защитную наклейку с телевизора.
Русский - 17
