Изменение положения экрана e-Manual
Если экран руководства e-Manual не отображается надлежащим образом из-за экранных меню, можно изменить положение экрана e-Manual.
1. Переместите выделение на экран e-Manual, нажав кнопку SUPPORT на стандартном пульте дистанционного управления или выберите
Поддержка с помощью интеллектуального пульта дистанционного управления.
2. Нажмите кнопку
{
на стандартном пульте дистанционного управления или выберите
{
с помощью интеллектуального пульта
дистанционного управления. При каждом выборе
{
с помощью пульта дистанционного управления положение экрана e-Manual будет
изменяться.

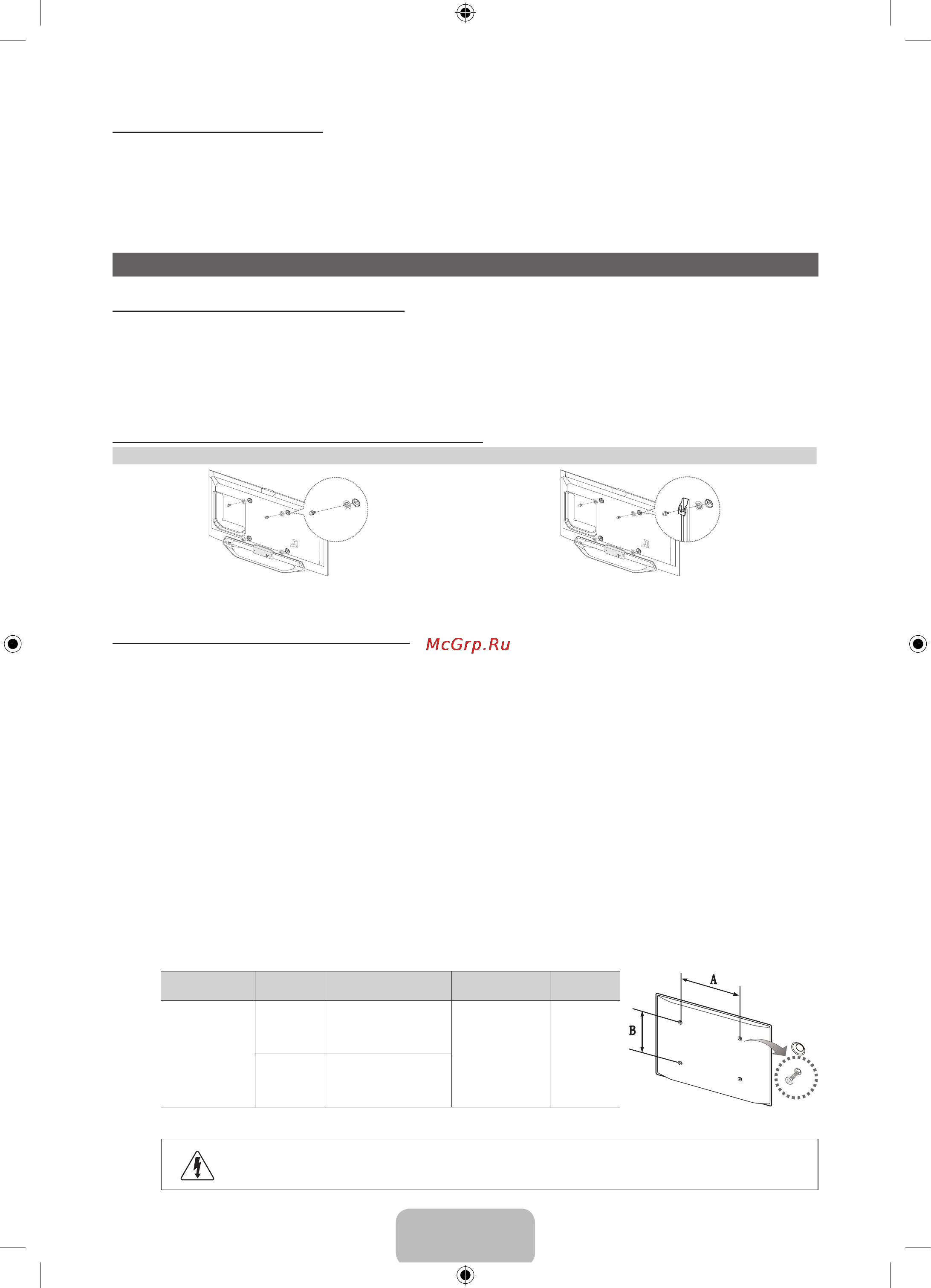

Установка настенного крепления
Установка с помощью набора для настенного монтажа
Набор для настенного монтажа (продается отдельно) позволяет установить телевизор на стене.
Для получения более подробной информации о настенной установке см. инструкции, прилагаемые к деталям настенного монтажа. Для
получения помощи при установке настенного кронштейна обратитесь к специалисту по технической поддержке. Не рекомендуется
выполнять установку самостоятельно.
Samsung Electronics не несет ответственности за любые повреждения устройства или травмы, возникшие в случае самостоятельной
установки телевизора покупателем.
Подготовительные действия перед установкой настенного крепления
Вариант А. Установка настенного крепления SAMSUNG
Вариант Б. Установка настенных креплений других производителей
1
1
Для установки настенного крепления используйте держатель в
форме кольца 1.
Характеристики набора для настенного монтажа (VESA)
✎
Набор для настенного монтажа не входит в комплект, а продается отдельно.
✎
Устанавливайте настенное крепление на прочную стену, перпендикулярную полу. В случае крепления к другим строительным
материалам обратитесь за советом к ближайшему дилеру. При установке на потолке или наклонной стене устройство может упасть
и стать причиной травмы.
✎
ПРИМЕЧАНИЕ.
• В приведенной ниже таблице представлены стандартные размеры наборов для настенного монтажа.
• В комплект поставки набора для настенного монтажа входит подробное руководство по установке и все необходимые для сборки детали.
• Не используйте винты, не соответствующие стандарту VESA.
• Не используйте слишком длинные винты или винты, не соответствующие стандарту VESA. Использование винтов
длиннее стандартного размера может привести к повреждению внутренних элементов телевизора.
• Для настенных креплений с винтами, не соответствующими требованиям стандарта VESA, длина винтов может быть различной и
будет определяться техническими характеристиками настенных креплений.
• Не затягивайте винты слишком сильно, поскольку это может привести к повреждению устройства или быть причиной
его падения, что может повлечь за собой травму. Samsung не несет ответственности за подобные несчастные случаи.
• Samsung не несет ответственности за повреждение устройства или получение травм при использовании настенного крепления,
не соответствующего стандартам VESA или не предназначенного для этих целей, а также в случае несоблюдения инструкций по
установке устройства.
• Не устанавливайте телевизор под наклоном более 15 градусов.
• Установку телевизора на стене всегда следует выполнять вдвоем.
Семейство
продуктов
Дюймы
Характеристики VESA
(A * B)
Стандартный винт Количество
LED-телевизоры
4 0 200 х 200
M 8 4
46~60 400 х 400
✎
Перед установкой настенного крепления извлеките винты из отверстий.
Не выполняйте установку набора для настенного монтажа, когда телевизор включен. Это может привести к
поражению электрическим током.
Русский - 20
