Страница 11
（1） （2）
1
2
3
4
6
7
8
9
10
11
3
1
2
4
5
6
7
8
11
5

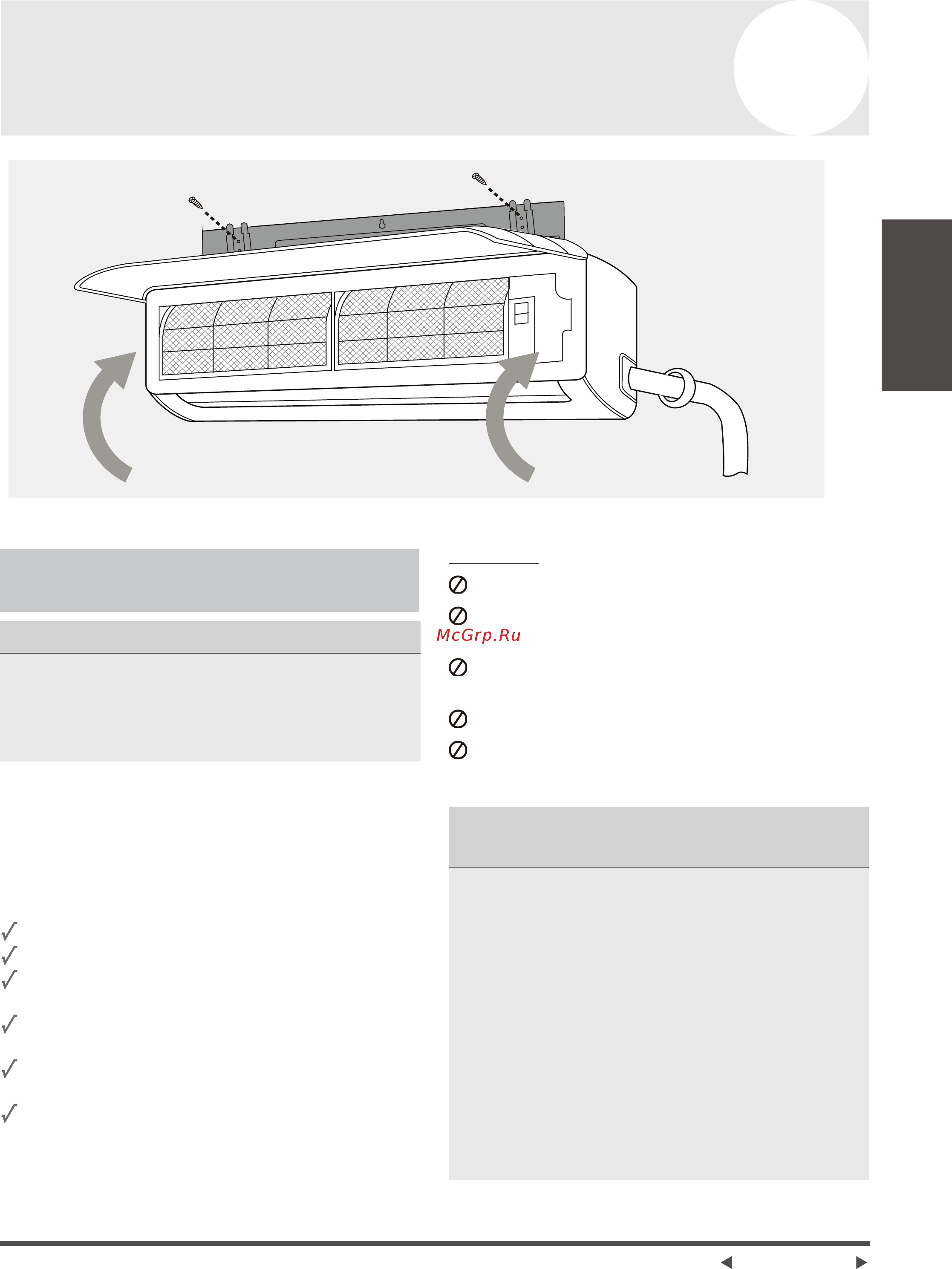

Установка внутреннего
блока
4
Установка внутреннего
блока
Инструкции по установке —
внутренний блок
ПЕРЕД УСТАНОВКОЙ
Перед установкой внутреннего блока проверьте
информацию на этикетке, расположенной на
упаковке изделия, чтобы убедиться, что номер
модели внутреннего блока совпадает с номером
модели наружного блока.
Шаг 1. Выбор места установки
Перед установкой внутреннего блока следует выбрать
подходящее место. Ниже перечислены требования,
которые помогут вам выбрать место для установки
модуля.
Место установки должно соответствовать таким
требованиям:
Хорошая циркуляция воздуха.
Удобство дренажа.
Шум от работы блока не должен беспокоить других
людей.
Во избежание вибраций поверхность должна быть
прочной и надежной.
Поверхность должна быть достаточно прочной,
чтобы выдержать вес блока.
Место установки должно находиться на расстоянии
не менее 1 метра от других электрических
приборов (телевизор, радиоприемник, компьютер
и т. д.).
НЕ СЛЕДУЕТ устанавливать блок в таких местах:
Вблизи источников тепла, пара или горючих газов.
Вблизи горючих предметов, таких как шторы или
одежда.
Вблизи любых препятствий, которые могут
блокировать циркуляцию воздуха.
Рядом с дверными проемами.
В месте, подверженном попаданию прямых
солнечных лучей.
ПРИМЕЧАНИЕ КАСАТЕЛЬНО
ОТВЕРСТИЯ В СТЕНЕ:
В случае отсутствия стационарного
трубопровода для хладагента:
При выборе местоположения помните,
что следует оставить достаточно места
для выполнения отверстия в стене (см.
шаг «Сверление отверстия в стене для
соединительных трубопроводов»), через
которое будут проходить кабель управления
и трубопровод для хладагента, соединяющие
внутренний и наружный блоки. По умолчанию
все трубопроводы размещаются с правой
стороны внутреннего блока (если смотреть
спереди). Тем не менее, конструкция блока
позволяет размещать трубопроводы как с
правой, так и с левой стороны.
