Страница 30
3. Откройте сторону низкого давления манометрического
коллектора. При этом сторона высокого давления должна
оставаться закрытой.
4. Включите вакуумный насос, чтобы выполнить
вакуумирование системы.
5. Дайте вакуумному насосу поработать не менее 15 минут
или же до достижения –76 мм рт.ст. на мановакуумметре
(–105 Па).
6. Закройте сторону низкого давления манометрического
коллектора и выключите вакуумный насос.
7. Подождите 5 минут, затем убедитесь, что давление в
системе не изменилось.
8. В случае изменения давления в системе см. указания
по обнаружению утечек в разделе «Проверка
герметичности» данного Руководства. Если давление в
системе не изменилось, открутите крышку сальникового
вентиля (клапана высокого давления).
9. Установите шестигранный ключ в сальниковый вентиль
(клапан высокого давления) и откройте клапан, повернув
ключ на 1/4 оборота против часовой стрелки. В течение
5 секунд послушайте, как газ выходит из системы, затем
закройте клапан.
10. В течение одной минуты понаблюдайте за циферблатом
индикатора давления, чтобы убедиться в неизменности
давления. Значение, отображаемое на циферблате
индикатора давления, должно немного превышать
атмосферное.
11. Отсоедините заправочный шланг от сервисного штуцера.
12. При помощи шестигранного ключа полностью откройте
клапаны высокого и низкого давления.
13. Затяните рукой крышки всех трех клапанов (сервисный
штуцер, клапан высокого давления, клапан низкого
давления). При необходимости можно дополнительно
затянуть их динамометрическим ключом.
ПЛАВНО ОТКРОЙТЕ ШТОКИ
КЛАПАНОВ
Открывая штоки клапанов, поворачивайте
шестигранный ключ, пока тот не упрется в
ограничитель. Не пытайтесь открыть клапан
еще больше с применением силы.
Удаление воздуха

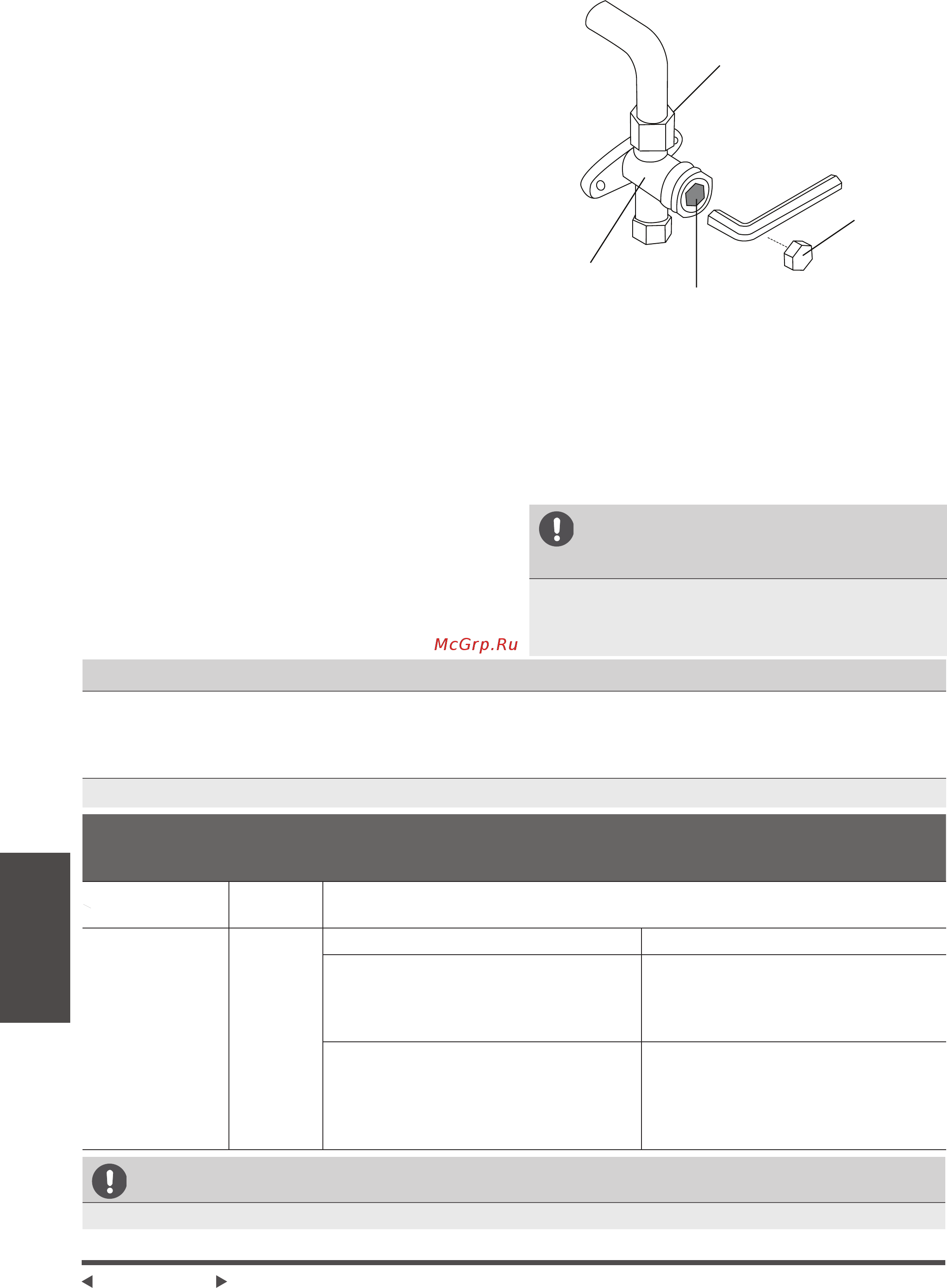

Рис. 6.2
Корпус клапана
Конусная гайка
Крышка
Шток клапана
Примечание касательно добавления хладагента
В некоторых системах в зависимости от длины трубопроводов может возникнуть необходимость в добавлении хладагента.
Стандартная длина трубопровода может отличаться и зависит от местных норм. К примеру, в Северной Америке стандартная
длина трубопровода равна 7,5 м (25’). В других регионах стандартная длина трубопровода составляет 5 м (16’). Количество
хладагента, которое необходимо добавить в систему, можно рассчитать с использованием следующей формулы:
ДОПОЛНИТЕЛЬНЫЙ ОБЪЕМ ХЛАДАГЕНТА В ЗАВИСИМОСТИ ОТ ДЛИНЫ ТРУБКИ
Длина
соединительной
трубки (м)
Метод
удаления
воздуха
Дополнительный объем хладагента
≤ Стандартная
длина трубки
Вакуумный
насос
Не применимо
> Стандартная
длина трубки
Вакуумный
насос
Жидкостная сторона: Ø 635 (Ø 0,25”) Жидкостная сторона: Ø 9,52 (Ø 0,375”)
Инверторный кондиционер R410A:
(Длина трубки — стандартная длина) x 15 г/м
(Длина трубки — стандартная длина) x 0
Инверторный кондиционер R410A:
(Длина трубки — стандартная длина) x 30 г/м
(Длина трубки — стандартная длина) x 0,32
унций/фут
Кондиционер R410A с фиксированной
скоростью:
(Длина трубки — стандартная длина) x 15 г/м
(Длина трубки — стандартная длина) x 0,16
унций/фут
Кондиционер R410A с фиксированной
скоростью:
(Длина трубки — стандартная длина) x 30 г/м
(Длина трубки — стандартная длина) x 0,32
унций/фут
ПРЕДОСТЕРЕЖЕНИЕ
ЗАПРЕЩЕНО смешивать хладагенты разных типов.
