Страница 20
Шаг 1. Выбор места установки
Перед установкой наружного блока следует выбрать
подходящее место. Ниже перечислены требования, которые
помогут вам выбрать место для установки модуля.
Место установки должно соответствовать таким
требованиям:
Соответствие всем требованиям по пространственным
размерам (рис. 4.1).
Хорошая циркуляция воздуха и вентиляция.
Во избежание вибраций поверхность должна быть
прочной и надежной, а также способной выдержать вес
блока.
Шум от работы блока не должен беспокоить других
людей.
Место установки должно быть защищено от
продолжительного воздействия прямых солнечных лучей
или дождя.
НЕ СЛЕДУЕТ устанавливать блок в таких местах:
Вблизи любых препятствий, перекрывающих отверстия
для забора и выпуска воздуха.
На стенах, выходящих на улицы населенных пунктов,
в местах скопления людей или других местах, где шум
от работы блока может причинять неудобства другим
людям.
В местах, где выходящий из блока горячий воздух может
причинить вред животным или растениям.
Вблизи источников горючих газов.
В местах с большим количеством пыли.
В местах с чрезмерным содержанием соли в воздухе.
Установка наружного
блока
Установка наружного
блока
5
Инструкции по установке —
наружный блок

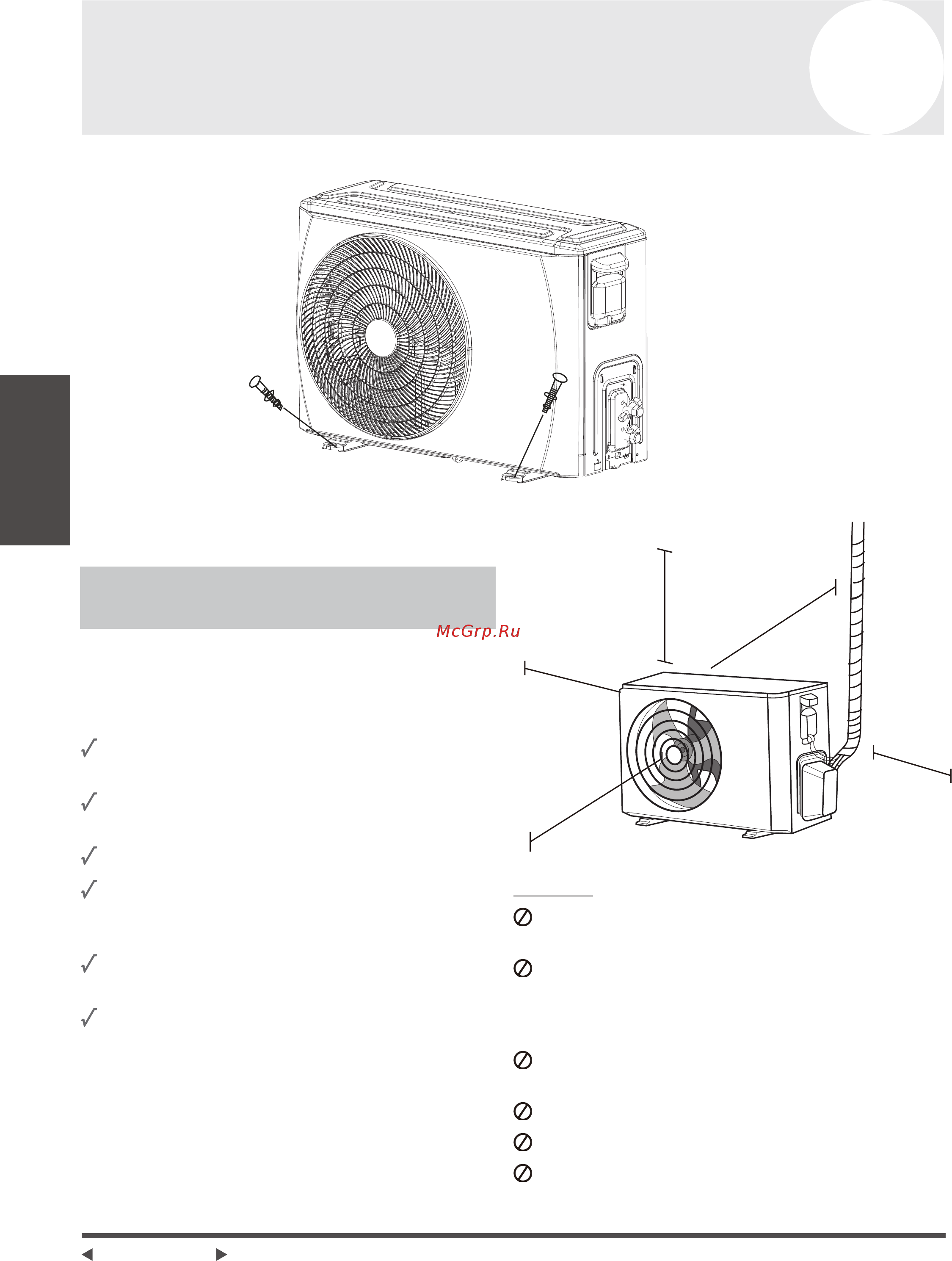

Рис. 4.1
30 см (12 дюймов)
от задней стенки
60 см (24 дюйма) сверху
60 см (24 дюйма)
справа
30 см (12 дюймов)
слева
200 см
(79 дюймов)
спереди
