Страница 8
1 2
3 4
STEP
8
5 6 7
8
9
15 см (5,9 дюйма)
2,3 м (90,55 дюйма)
12 см
(4,75
дюйма)

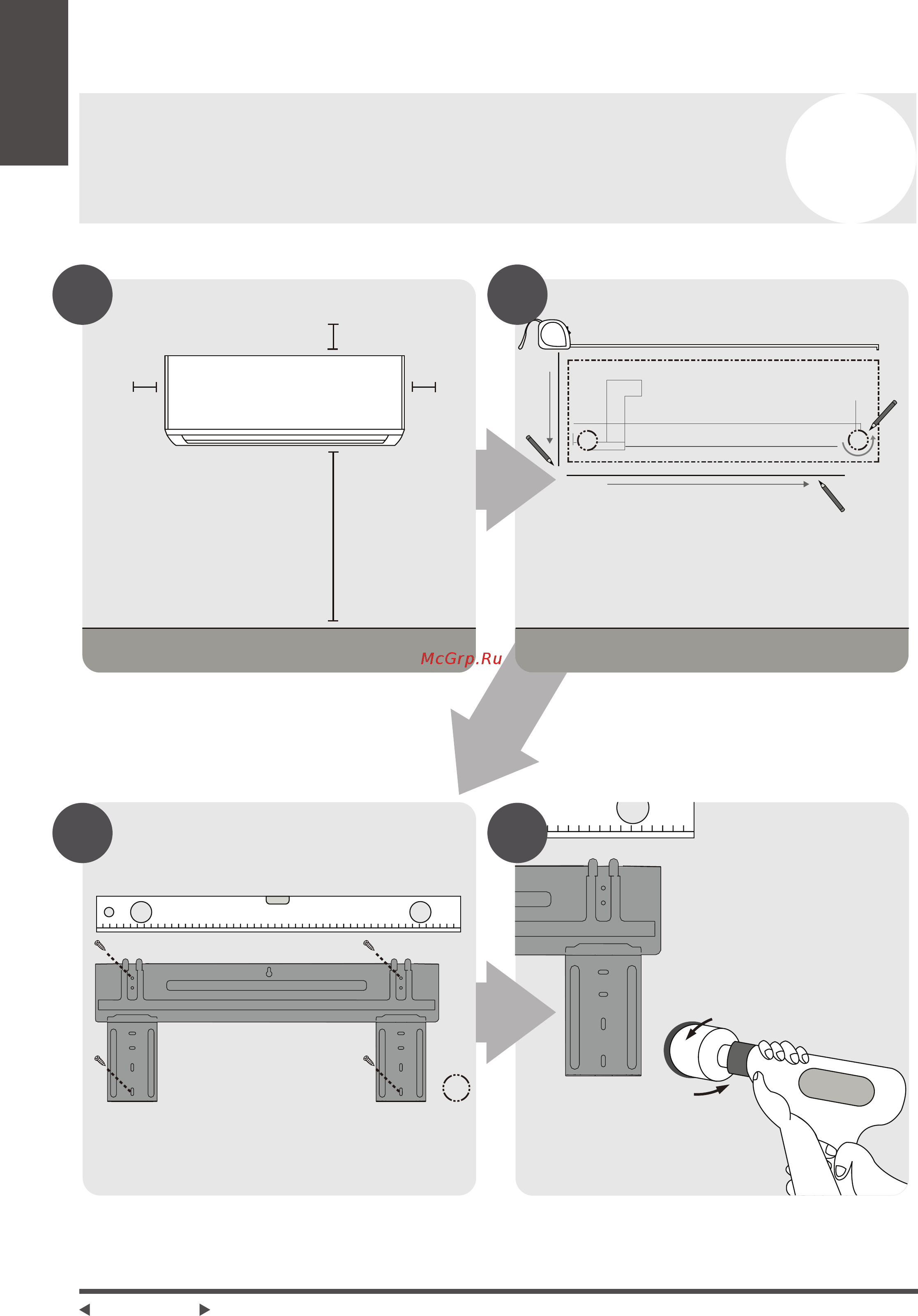

Выберите место установки
(стр. 11)
Прикрепите установочную
пластину (стр. 12)
Определите расположение
отверстий в стене (стр. 12)
Просверлите отверстие
в стене (стр. 12)
12 см
(4,75
дюйма)
Общая информация
об установке
Общая информация об установке —
внутренний блок
2
Содержание
- Ras 07u2kh3s ee ras 07u2ah3s ee ras 09u2kh3s ee ras 09u2ah3s ee ras 12u2kh3s ee ras 12u2ah3s ee ras 18u2kh3s ee ras 18u2ah3s ee ras 24u2kh3s ee ras 24u2ah3s ee 1
- Настенный кондиционер 1
- Руководство по установке 1
- Внутренний блок 2
- Наружный блок 2
- Размер труб 2
- Тепловой насос r410a 2
- Технические характеристики сплит систем toshiba серии u2kh3s 2
- Аксессуары 3
- Компоненты блока 0 3
- Меры безопасности 3
- Общая информация об установке внутренний блок 3
- Руководство по установке 3
- Содержание 3
- Страница 2 3
- Установка внутреннего блока 1 3
- Установка наружного блока 0 3
- Европейские рекомендации по удалению отходов 4 4
- Подсоединение трубопроводов для хладагента 5 4
- Пробный пуск 2 4
- Проверка электрических компонентов и герметичности 1 4
- Руководство по установке 4
- Страница 3 4
- Удаление воздуха 29 4
- Внимание 5
- Меры безопасности 5
- Перед установкой ознакомьтесь с мерами безопасности 5
- Страница 4 5
- Внимание 6
- Предостережение 6
- Страница 5 6
- Аксессуары 7
- Страница 6 7
- Страница 7 8
- Компоненты блока 11
- Страница 10 11
- Инструкции по установке внутренний блок 12
- Перед установкой 12
- Примечание касательно отверстия в стене 12
- Установка внутреннего блока 12
- В стенах из кирпича бетона или иного подобного материала просверлите отверстия диаметром 5 мм 0 2 дюйма и вставьте в них дюбели из комплекта поставки затем вкрутите винты непосредственно в дюбели и прикрепите установочную пластину к стене 13
- Перед сверлением отверстия в стене убедитесь что оно не находится в месте расположения электропроводки трубопроводов и других важных компонентов 13
- Предостережение 13
- Примечание для бетонных или кирпичных стен 13
- Страница 12 13
- Чтобы выдержать надлежащее расстояние до стен и потолка воспользуйтесь следующей схемой 13
- 0 2 0 27 дюйма 14
- 7 мм 14
- Indoor unit outline 14
- Left rear wall hole 65mm 2 in right rear wall hole 65mm 2 in 14
- Mm 1 5in 14
- Mm 1 in 14
- Mm 11 in 14
- Mm 12 5in 14
- Mm 13 in 14
- Mm 14 5in 14
- Mm 15 in 332mm 13 5in 257mm 10 in 14
- Mm 16 in 14
- Mm 2 5in 14
- Mm 2 in 14
- Mm 20 7in 14
- Mm 21 7in 14
- Mm 25 in 14
- Mm 28 5in 14
- Mm 31 in 14
- Mm 38in 14
- Mm 3in 53 mm 2 in 14
- Mm 42 in 14
- Mm 49 5in 14
- Mm 4in 179mm 7 5in 14
- Mm 5 5in 14
- Mm 5 5in 174 mm 6 5in 14
- Mm 6 in 14
- Mm 7 5in 14
- Mm 8 in 14
- Mm 9 5in 14
- Model d 14
- Внутренняя сторона 14
- Наружная 14
- Правильная ориентация установочной пластины 14
- Примечание если на газовой стороне используется соединительная труба диаметром 6 мм 5 8 дюйма или более в стене необходимо просверлить отверстие диаметром 90 мм 3 54 дюйма 14
- Размеры установочной пластины 14
- Стена 14
- Сторона 14
- Страница 13 14
- Отгибая трубопровод от блока действуйте чрезвычайно осторожно чтобы не допустить повреждения трубопровода или образования на нем вмятин вмятины на трубопроводе влияют на производительность блока 15
- Предостережение 15
- Примечание касательно угла изгиба трубопровода 15
- Рис 3 15
- Рис 3 рис 3 15
- Страница 14 15
- Трубопровод для хладагента может выходить из внутреннего блока под четырьмя углами с левой стороны слева сзади с правой стороны справа сзади подробнее см рис 3 15
- Во избежание нежелательных протечек закройте неиспользуемое дренажное отверстие пробкой из комплекта поставки 16
- Воды 16
- Дренажного шланга в воду или емкость для сбора воды это будет препятствовать надлежащему отводу 16
- Дренажный шланг необходимо разместить в соответствии с рис 3 16
- Закройте пробкой неиспользуемое дренажное отверстие 16
- Затворов 16
- Изгибов и вмятин 16
- Изгибы дренажного шланга приведут к 16
- Которые могут помешать 16
- Надлежащему отводу 16
- Не допускайте образования водяных затворов 16
- Не изгибайте дренажный шланг 16
- Не помещайте конец 16
- Не помещайте конец дренажного шланга в воду или емкость для сбора воды 16
- Неправильно 16
- Образованию водяных 16
- Правильно 16
- Примечание касательно 16
- Размещения дренажного шланга 16
- Страница 15 16
- Убедитесь в отсутствии на дренажном шланге 16
- Внимание 17
- Перед выполнением электромонтажных работ прочтите 17
- Страница 16 17
- Эти требования 17
- Внимание 18
- Во время подготовки проводов убедитесь что четко отличаете фазовый провод от остальных проводов 18
- Все соединения проводки должны быть выполнены в строгом соответствии со схемой соединения проводов которая находится на внутренней поверхности крышки блока разъемов внутреннего блока 18
- Выберите кабель требуемого сечения 18
- Дизайн печатной платы кондиционера предусматривает наличие предохранителя предназначенного для защиты от сверхтоков спецификации предохранителя нанесены на печатную плату например t3 5a 250vac t5a 250vac и т д 18
- Обращайте внимание на номинал предохранителя 18
- Обращайте внимание на фазовый провод 18
- Площадь поперечного сечения кабеля питания кабеля управления номинал предохранителя и тип выключателя зависят от максимального тока потребляемого устройством максимальный рабочий ток указан на заводской табличке расположенной на боковой панели блока при выборе кабеля предохранителя или выключателя учитывайте информацию указанную на этой табличке 18
- Страница 17 18
- Во время приматывания друг к другу этих элементов не перекручивайте и не перекрещивайте кабель управления с другими проводами 19
- Дренажный шланг должен находиться снизу 19
- Не обертывайте концы трубопроводов 19
- Не перекручивайте кабель управления с другими кабелями 19
- Не перепутайте фазовый и нулевой провода это опасно и может стать причиной неправильного функционирования кондиционера 19
- После обертывания связки концы трубопроводов должны остаться открытыми на заключительном этапе установки это позволит убедиться в отсутствии утечек см раздел проверка электрических компонентов и герметичности данного руководства 19
- Предостережение 19
- Примечание касательно проводки 19
- Процесс соединения проводов в разных устройствах может незначительно отличаться 19
- Страница 18 19
- Убедитесь что дренажный шланг находится в нижней части связки размещение дренажного шланга в верхней части связки может привести к переполнению дренажного поддона что в свою очередь может стать причиной пожара или повреждения имущества водой 19
- Переместите влево или вправо 20
- Положение блока регулируется 20
- Помните что крючки на установочной пластине меньше размера отверстий на задней стенке блока в случае если имеющееся пространство не позволяет подсоединить встроенные трубки к внутреннему блоку в зависимости от модели блока его можно переместить влево или вправо приблизительно на 30 50 мм 1 25 1 95 дюйма см рис 3 2 20
- Страница 19 20
- Инструкции по установке наружный блок 21
- Установка наружного блока 21
- В условиях холодного 22
- В условиях холодного климата с целью обеспечения эффективного отвода воды дренажный шланг должен находиться в положении максимально близком к вертикальному в случае слишком медленного течения вода в трубке может замерзнуть и залить блок 22
- Если блок подвержен воздействию сильных ветров установите блок таким образом чтобы вентилятор наружного блока был расположен перпендикулярно направлению ветра в случае необходимости установите перед блоком барьер для защиты от чрезвычайно сильного ветра см рис 4 и рис 4 ниже 22
- Если блок часто подвергается воздействию сильных дождей или снегопадов установите над блоком навес для защиты от дождя или снега навес не должен ограничивать движение воздуха вокруг блока если блок часто подвергается воздействию соленого воздуха на морском побережье используйте наружный блок в защищенном от коррозии исполнении 22
- Климата 22
- Особенности установки в регионах с экстремальными погодными условиями 22
- Страница 21 22
- Ниже приведен перечень размеров различных наружных блоков с указанием расстояний между монтажными опорами подготовьте основание для установки блока в соответствии с указанными ниже размерами 23
- Установочные размеры блока 23
- Внимание 24
- Перед выполнением электромонтажных работ прочтите следующие требования 24
- Предостережение 24
- Снижение уровня вибрации установленного на стене модуля 24
- H07rn f 25
- Внимание 25
- Во время подготовки проводов убедитесь что четко отличаете фазовый провод от остальных проводов 25
- Все соединения проводки должны быть выполнены в строгом соответствии со схемой соединения проводов которая находится на внутренней поверхности крышки блока разъемов наружного блока 25
- Если применимо h05vv f или h05v2v2 f 25
- Используйте соответствующий кабель 25
- Кабель питания для внутренней прокладки 25
- Кабель питания для наружной прокладки 25
- Кабель управления h07rn f 25
- Обращайте внимание на фазовый провод 25
- Перед выполнением электромонтажных работ отключите электропитание системы 25
- Страница 24 25
- Подсоединение трубопроводов для хладагента 26
- Примечание касательно длины трубки 26
- Страница 25 26
- Указания по подсоединению трубопровод для хладагента 26
- Высота трубки над матрицей вальцовки 27
- Деформирования трубки при резке 27
- Не допускайте 27
- Страница 26 27
- Минимальный радиус изгиба 28
- Моменты затяжки 28
- Не применяйте чрезмерное усилие 28
- Страница 27 28
- Указания по подсоединению трубопроводов к внутреннему блоку 28
- Другие части клапана могут быть разрушены под действием усилия возникающего при затягивании конусной гайки 29
- Корпус разводным ключом 29
- Страница 28 29
- Удерживайте клапан за 29
- Указания по подсоединению трубопроводов к наружному блоку 29
- Перед вакуумированием 30
- Подготовка и меры предосторожности 30
- Удаление воздуха 30
- Указания по вакуумированию 30
- Дополнительный объем хладагента в зависимости от длины трубки 31
- Запрещено смешивать хладагенты разных типов 31
- Клапанов 31
- Открывая штоки клапанов поворачивайте шестигранный ключ пока тот не упрется в ограничитель не пытайтесь открыть клапан еще больше с применением силы 31
- Плавно откройте штоки 31
- Предостережение 31
- Примечание касательно добавления хладагента 31
- Страница 30 31
- Внимание опасность поражения электрическим током 32
- Во время пробного пуска 32
- Перед пробным пуском 32
- После проверки герметичности 32
- Проверка безопасности электрических компонентов 32
- Проверка герметичности 32
- Проверка электрических компонентов и герметичности 32
- Перед пробным пуском 33
- Пробный пуск 33
- Страница 32 33
- Указания касательно пробного пуска 33
- Если внешняя температура ниже 17 c 34
- Перепроверьте соединения трубопроводов 34
- Страница 33 34
- Европейские рекомендации по удалению отходов 35
- Специальное уведомление 35
- Страница 34 35
- Страница 35 36
- 此面无需印刷 37
- 此面无需印刷 38
- Настенный кондиционер 39
- Руководство пользователя 39
- Выявление и устранение неполадок 40
- Изделие соответствует требованиям директивы ес по низковольтному электрооборудованию 2014 35 ес а также директивы ес об электромагнитной совместимости 2014 30 ес 40
- Порядок утилизации изделия отходы электрического и электронного оборудования 40
- При использовании этого кондиционера в странах европы необходимо соблюдать следующие указания 40
- Прочтите перед началом эксплуатации 40
- Содержание 40
- Уход 40
- Эксплуатация 40
- Меры безопасности 41
- Прочтите перед началом эксплуатации 41
- Названия деталей 42
- Прочтите перед началом эксплуатации 42
- Диапазон рабочих температур 2 принцип действия 43
- Режим ручного управления 43
- Эксплуатация 43
- Контроль направления 44
- Специальные функции 44
- Эксплуатация 44
- Уход 45
- Уход и обслуживание 45
- Поиск и устранение неполадок 46
- Руководства советы и предостережения 46
- Внутренний блок 47
- Наружный блок 47
- Размер труб 47
- Тепловой насос r410a 47
- Технические характеристики сплит систем toshiba серии u2kh3s 47
