10
RUS
ПРОЦЕДУРА ИЗМЕРЕНИЯ АРТЕРИАЛЬНОГО ДАВЛЕНИЯ
1. Вставьте ште
кер манжеты в гнездо для подсоединения
манжеты.
Перед измерением сделайте 3-5 глубоких вдохов-выдохов и
расслабьтесь. Не двигайтесь, не разговаривайте и не напря-
гайте руку во время измерения.
2. Н
ажмите на кнопку O/I.

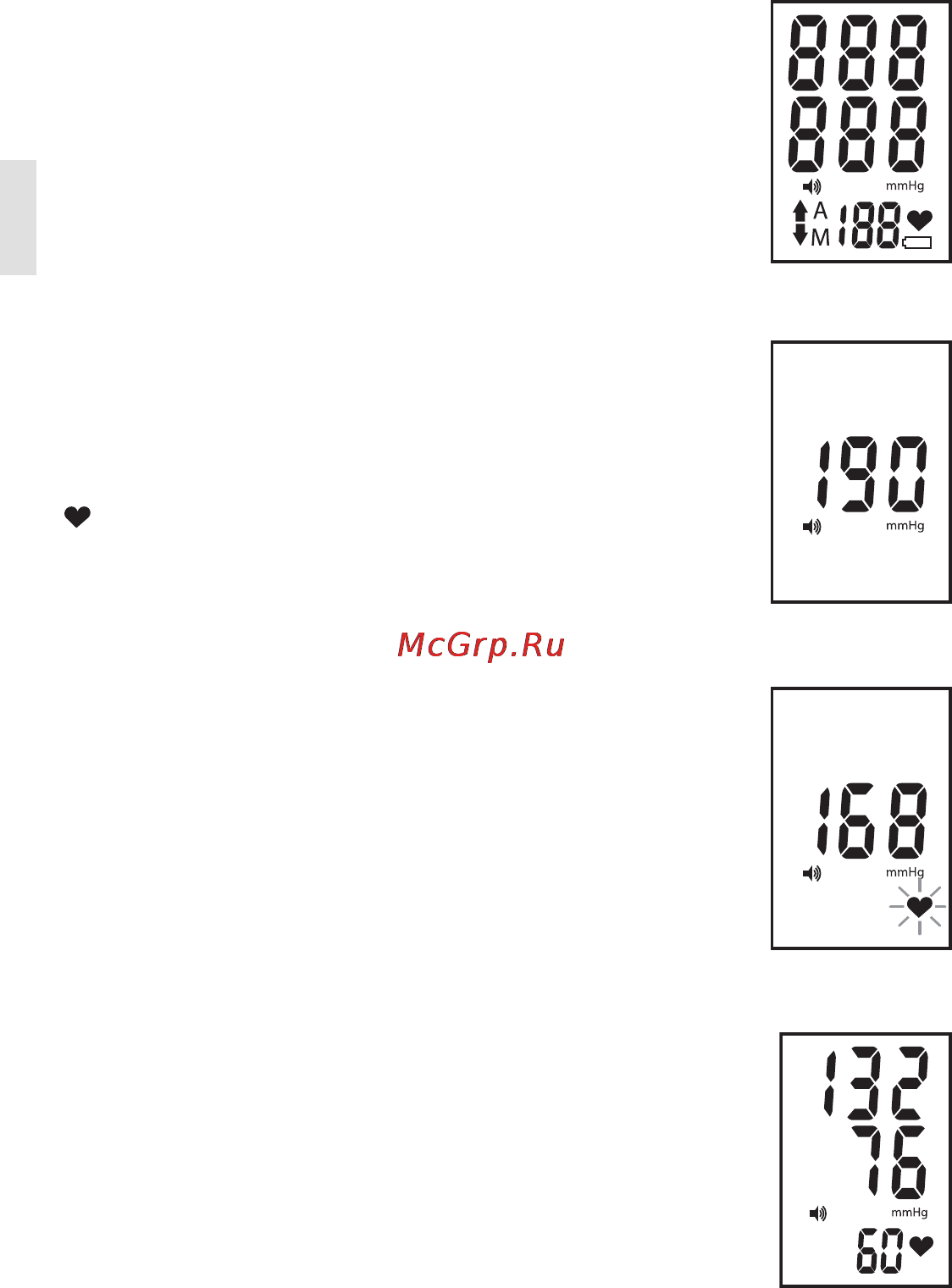

3. На дисплее кратковременно высветятся все символы
(рис. 1) и прибор начнет автоматически нагнетать воздух в
манжету.
Первоначально нагнетание прекратится на уровне 190 мм рт.
ст. (рис. 2).
4. После достижения 190 мм. рт. ст. давление в манжете нач-
нет постепенно снижаться. Выводимые на дисплей значения
будут уменьшаться. Пульс индицируется мигающим символом
«
» (рис. 3).
ПОСКОЛЬКУ АРТЕРИАЛЬНОЕ ДАВЛЕНИЕ И ПУЛЬС ИЗМЕРЯ-
ЮТСЯ ВО ВРЕМЯ ВЫПУСКА ВОЗДУХА ИЗ МАНЖЕТЫ, ПОСТА-
РАЙТЕСЬ ОСТАВАТЬСЯ НЕПОДВИЖНЫМ И НЕ ШЕВЕЛИТЬ
РУКОЙ ВО ВРЕМЯ ИЗМЕРЕНИЯ, А ТАКЖЕ НЕ НАПРЯГАТЬ
МЫШЦЫ РУКИ.
5. В конце измерения на дисплее отобразится полученный
результат (рис. 4), после чего прибор выпустит весь воздух
из манжеты.
Результаты измерений, отображаемые на дис-
плее, дублируются голосовыми сообщениями.
6. Нажмите кнопку O/I – прибор выключится.
Для повторного измерения повторите все действия данного
раздела сначала.
ДЛЯ ПОЛУЧЕНИЯ ТОЧНОГО РЕЗУЛЬТАТА НЕОБХОДИМ ПЕРЕ-
РЫВ МЕЖДУ ИЗМЕРЕНИЯМИ, ЧТОБЫ ВОССТАНОВИТЬ ЦИР-
КУЛЯЦИЮ КРОВИ.
ДАННЫЕ В ПАМЯТИ БУДУТ СОХРАНЯТЬСЯ, ДАЖЕ ПРИ ХРА-
НЕНИИ ПРИБОРА БЕЗ ЭЛЕМЕНТОВ ПИТАНИЯ. УДАЛИТЬ
СОХРАНЕННЫЕ ДАННЫЕ ИЗ ПАМЯТИ ПРИБОРА МОЖНО
ВЫПОЛНИВ ДЕЙСТВИЯ, ОПИСАННЫЕ В РАЗДЕЛЕ «ФУНК-
ЦИЯ ПАМЯТИ».
Если питание не выключено и прибор не используется в
течении 3-х минут, то он выключится автоматически.
Рис.4
Рис.2
Рис.3
Рис.1
