ФУНКЦИИ ➤ Названия компонентов и их функции Ru 11

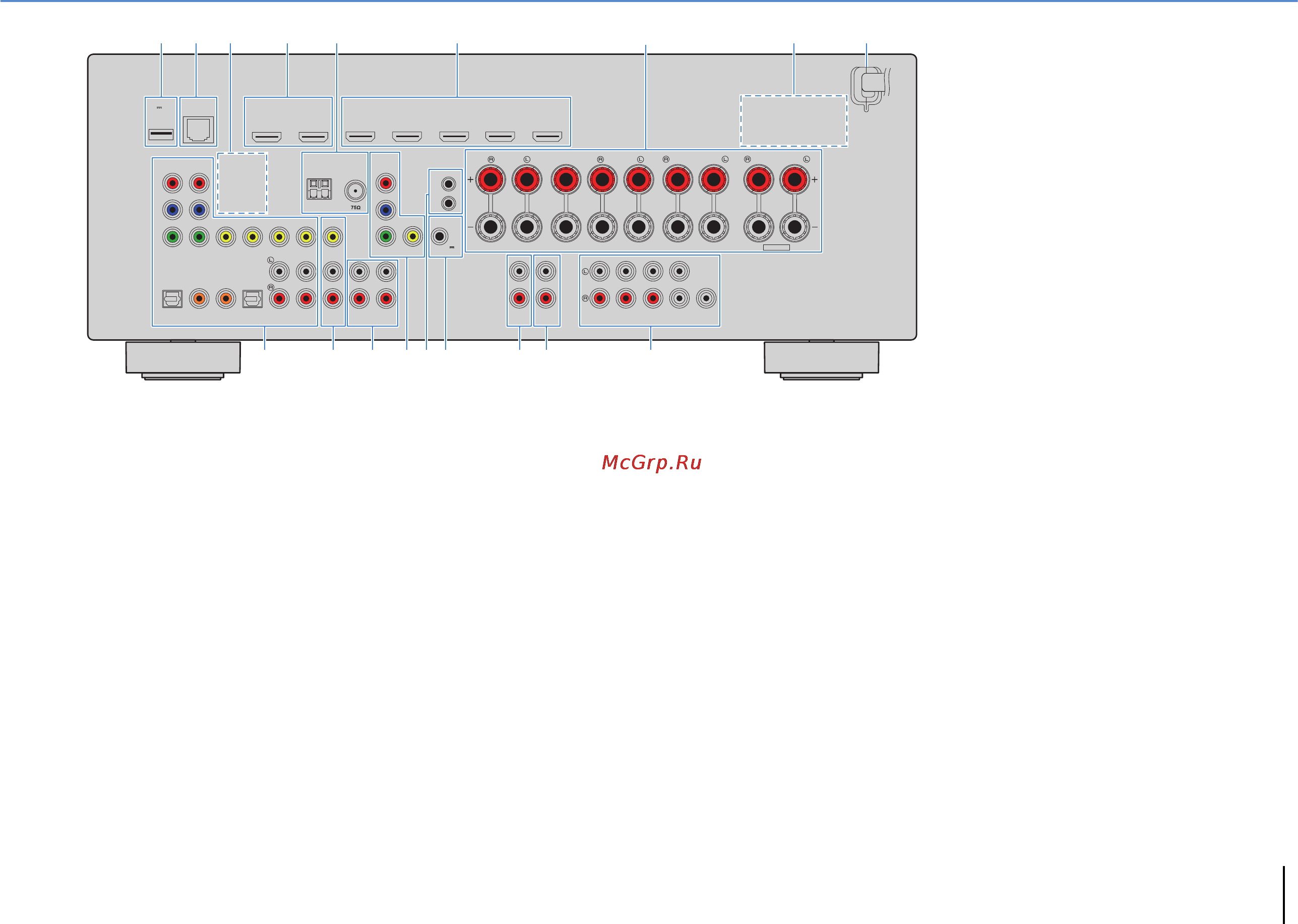

Задняя панель (RX-V773)
1 Гнездо DC OUT
Для подключения к дополнительной принадлежности.
2 Гнездо NETWORK
Для подключения к сети (c. 32).
3 Гнезда PHONO
(Кроме моделей для США и Канады)
Для подключения к проигрывателю (c. 31).
4 Гнезда HDMI OUT 1–2
Для подключения к HDMI-совместимым телевизорам для
вывода видео-/аудиосигналов (c. 23). При использовании
функции ARC аудиосигнал телевизора может также
вводиться через гнездо HDMI OUT 1.
5 Гнезда ANTENNA
Для подключения к антеннам FM и AM (c. 32).
6 Гнезда HDMI 1–5
Для подключения к воспроизводящим устройствам,
совместимым со стандартом HDMI, и для подачи
видео-/аудиосигналов (c. 28).
7 Разъемы SPEAKERS
Для подключения к колонкам (c. 19).
8 VOLTAGE SELECTOR
(Только общая модель)
Выбор положения переключателя в зависимости от
величины напряжения в данном регионе (c. 35).
9 Силовой кабель
Для подключения к настенной розетке переменного тока (c. 35).
0 Гнезда AV 1–6
Для подключения к воспроизводящим видео-/
аудиоустройствам и ввода видео-/аудиосигнала (c. 28).
A Гнезда AV OUT
Для вывода сигнала видео/аудио на записывающее
устройство (например, видеомагнитофон) (c. 33).
B Гнезда AUDIO 1–2
Для подключения к воспроизводящим аудиоустройствам
и ввода аудиосигнала (c. 31).
C Гнезда MONITOR OUT
Гнезда COMPONENT VIDEO
Для подключения к телевизору, который поддерживает
компонентный видеосигнал, и для вывода видеосигнала (c. 27).
Гнездо VIDEO
Для подключения к телевизору, который поддерживает
композитный видеосигнал, и вывода видеосигнала (c. 27).
D Гнезда REMOTE IN/OUT
Для подключения к продукту Yamaha, поддерживающему
связанное воспроизведение SCENE (c. 34), или для
подключения приемника/передатчика инфракрасного
сигнала, позволяющего управлять данным аппаратом
и другими устройствами из другой комнаты (c. 74).
E Гнездо TRIGGER OUT
Для подключения к устройству, поддерживающему функцию
триггера (c. 34).
F Гнезда AUDIO OUT
Для вывода аудиосигнала на записывающее устройство
(например, кассетную деку) (c. 33).
G Гнезда ZONE2 OUT
Для подключения внешнего усилителя, используемого
в Zone2, для вывода сигнала аудио (c. 73).
H Гнезда PRE OUT
Для подключения к сабвуферу со встроенным усилителем
или к внешнему усилителю мощности (c. 33).
FRONT CENTER SURROUND
SINGLE
SURROUND BACK/BI AMP
ZONE 2/PRESENCE
EXTRA SP
COMPONENT
AV 1 AV 2 AV 3 AV 4 AV 5
AUDIO 1 AUDIO 2
AV
OUT
AV 6
VIDEO
VIDEO
OPTICAL OPTICAL
(
TV
)
COAXIAL COAXIAL
COMPONENT
VIDEO
VIDEO
PB
Y
MONITOR OUT
OUT
IN
REMOTE
TRIGGER OUT
AUDIO
OUT
ZONE 2
OUT
FRONT
SURROUND SUR. BACK
PRE OUT
SINGLE CENTER
SUBWOOFER
12
PR
PB
Y
P
R
HDMI 1
(
BD/DVD
)
NETWORKDC OUT
5V
0.5A
(
NET
)
HDMI 4 HDMI 5HDMI 3HDMI 2
ANTENNA
(
RADIO
)
HDMI
12
OUT
ARC
FM
AM
SPEAKERS
12V
0.1A
B F G HE
7
CDA
41
2 6
3 8 9
5
:
* Область вокруг выходных видео-/
аудиогнезд обозначена белым цветом
непосредственно на устройстве, чтобы
избежать ошибок при подключении.
(Модель для США)
