ФУНКЦИИ Названия компонентов и их функции Ru 12

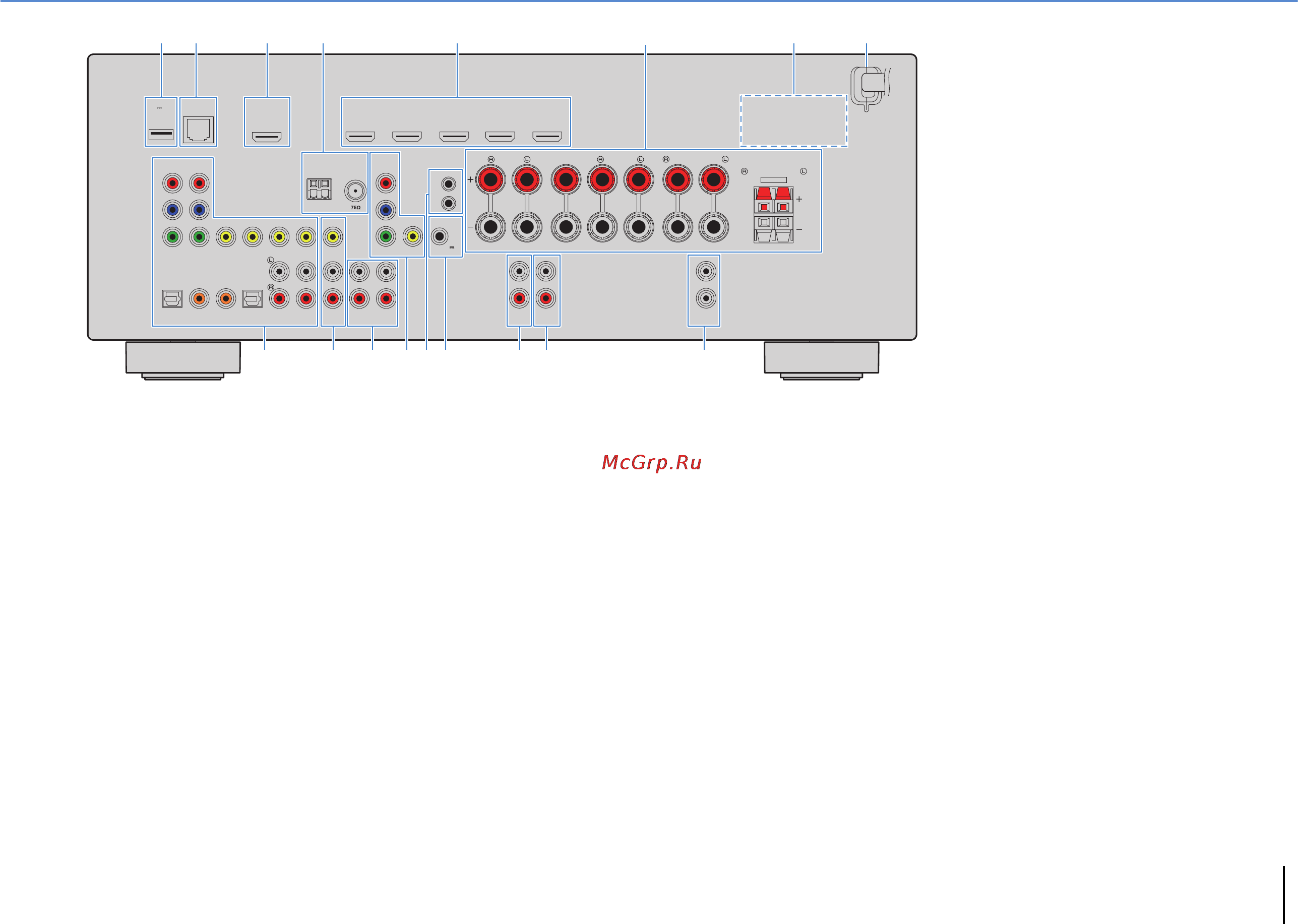

Задняя панель (RX-V673)
1 Гнездо DC OUT
Для подключения к дополнительной принадлежности.
2 Гнездо NETWORK
Для подключения к сети (c. 32).
3 Гнездо HDMI OUT
Для подключения к HDMI-совместимому телевизору для
вывода видео-/аудиосигналов (c. 23). При использовании
функции ARC аудиосигнал телевизора может также
вводиться через гнездо HDMI OUT.
4 Гнезда ANTENNA
Для подключения к антеннам FM и AM (c. 32).
5 Гнезда HDMI 1–5
Для подключения к воспроизводящим устройствам,
совместимым со стандартом HDMI, и для подачи
видео-/аудиосигналов (c. 28).
6 Разъемы SPEAKERS
Для подключения к колонкам (c. 19).
7 VOLTAGE SELECTOR
(Только общая модель)
Выбор положения переключателя в зависимости от
величины напряжения в данном регионе (c. 35).
8 Силовой кабель
Для подключения к настенной розетке переменного
тока (c. 35).
9 Гнезда AV 1–6
Для подключения к воспроизводящим
видео-/аудиоустройствам и ввода видео-/аудиосигнала
(c. 28).
0 Гнезда AV OUT
Для вывода сигнала видео/аудио на записывающее
устройство (например, видеомагнитофон) (c. 33).
A Гнезда AUDIO 1–2
Для подключения к воспроизводящим
аудиоустройствам и ввода аудиосигнала (c. 31).
B Гнезда MONITOR OUT
Гнезда COMPONENT VIDEO
Для подключения к телевизору, который поддерживает
компонентный видеосигнал, и для вывода видеосигнала
(c. 27).
Гнездо VIDEO
Для подключения к телевизору, который поддерживает
композитный видеосигнал, и вывода видеосигнала (c. 27).
C Гнезда REMOTE IN/OUT
Для подключения к продукту Yamaha,
поддерживающему связанное воспроизведение SCENE
(c. 34), или для подключения приемника/передатчика
инфракрасного сигнала, позволяющего управлять
данным аппаратом и другими устройствами из другой
комнаты (c. 74).
D Гнездо TRIGGER OUT
Для подключения к устройству, поддерживающему
функцию триггера (c. 34).
E Гнезда AUDIO OUT
Для вывода аудиосигнала на записывающее устройство
(например, кассетную деку) (c. 33).
F Гнезда ZONE2 OUT
Для подключения внешнего усилителя, используемого
в Zone2, для вывода сигнала аудио (c. 73).
G Гнезда SUBWOOFER 1–2
Для подключения к сабвуферу с встроенным
усилителем (c. 33).
FRONT CENTER SURROUND
SINGLE
SURROUND BACK/BI-AMP
ZONE 2/PRESENCE
COMPONENT
AV 1 AV 2 AV 3 AV 4 AV 5
AUDIO 1 AUDIO 2
AV
OUT
AV 6
VIDEO
VIDEO
OPTICAL OPTICAL
(
TV
)
COAXIAL COAXIAL
COMPONENT
VIDEO
VIDEO
P
B
Y
MONITOR OUT
OUT
IN
REMOTE
TRIGGER OUT
AUDI O
OUT
ZONE 2
OUT
SUBWOOFER
2
1
P
R
P
B
Y
P
R
HDMI 1
(
BD/DVD
)
NETWORKDC OUT
5V
0.5A
(
NET
)
HDMI 4 HDMI 5HDMI 3HDMI 2
ANTENNA
(
RADIO
)
HDMI
OUT
ARC
FM
AM
SPEAKERS
12V
0.1A
EXTRA SP
A E F GD
6
BC:
31
2 5
7 8
4
9
* Область вокруг выходных видео-/
аудиогнезд обозначена белым цветом
непосредственно на устройстве, чтобы
избежать ошибок при подключении.
(Модель для США)
