ПОДГОТОВКА ➤ Подключение колонок Ru 21
Разъемы колонки с защелками
(Только для RX-V673)
a Снимите приблизительно 10 мм изоляции на концах
кабеля колонки и надежно скрутите оголенные
части проводов.
b Нажмите вниз защелку.
c Вставьте оголенные провода кабеля в отверстие
разъема.
d Отпустите защелку.
■ Подключение сабвуфера
Для подключения сабвуфера используйте
штекерный аудиокабель.

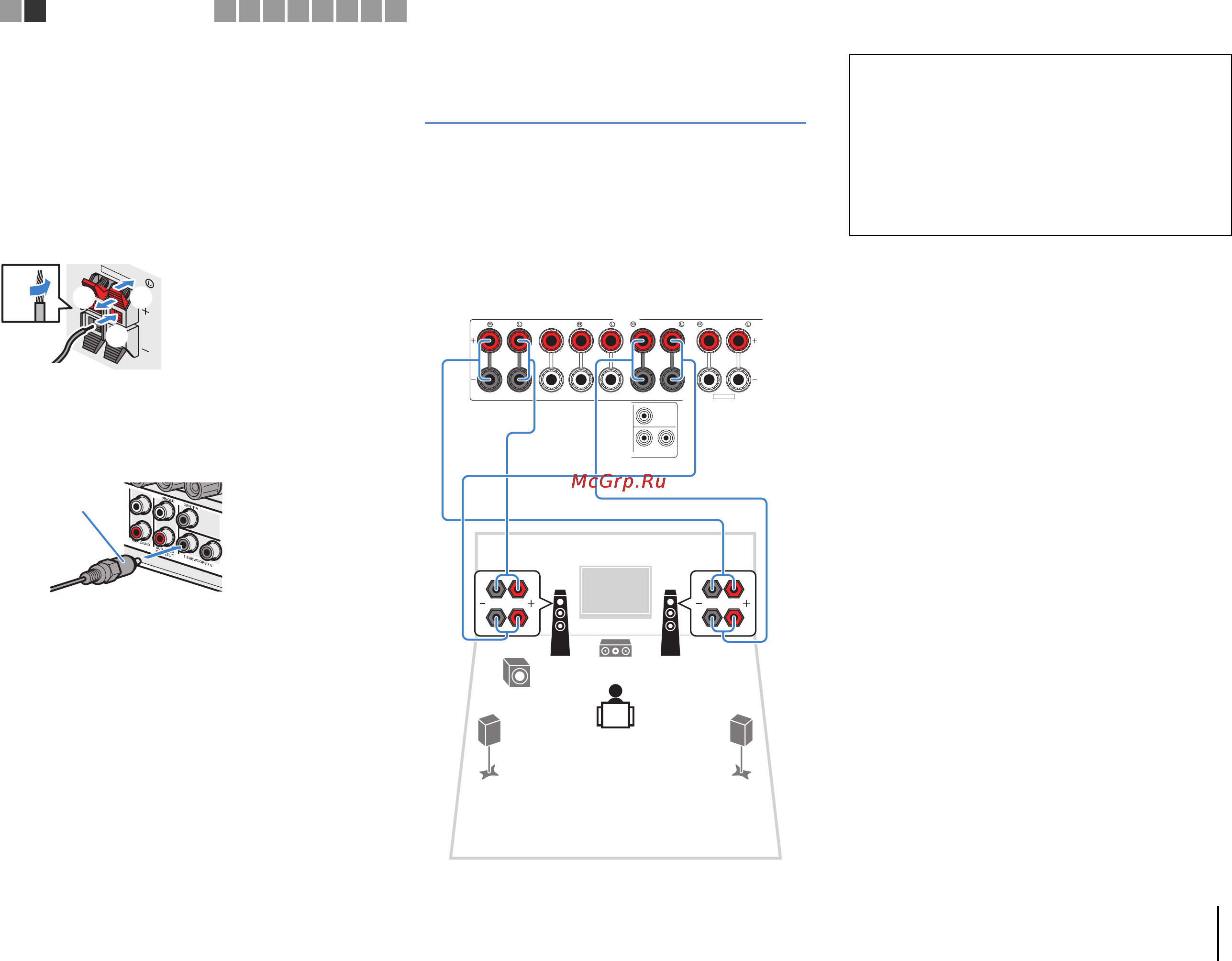

Подключение фронтальных колонок,
поддерживающих соединения
с двухканальным усилением
Если используются фронтальные колонки,
поддерживающие подключения с двухканальным
усилением, подключите эти колонки к гнездам
FRONT и гнездам SURROUND BACK/BI-AMP.
Для активации функции двухканального усиления
после подключения кабеля питания установите
для параметра “Назн.мощн.ус.” (c. 91) в меню
“Настройка” значение “5ch BI-AMP”.
E
2/
PRESENCE
EXTRA
SP
aa
b
c
d
+ (красный)
- (черный)
Штекерный
аудиокабель
12
3
45
9
FRONT CENTER SURROUND
SINGLE
SURROUND BACK/BI AMP
ZONE 2/PRESENCE
EXTRA SP
AUDI O
OUT
ZONE 2
OUT
FRONT
SURROUND SUR. BACK
PRE OUT
SINGLE CENTER
SUBWOOFER
12
SPEAKERS
Аппарат (вид сзади)
Предупреждение
• Перед выполнением соединений двухканального усиления
извлеките кронштейны или кабели, соединяющие
низкочастотный и высокочастотный динамики. Подробнее
смотрите инструкцию по эксплуатации колонок. Если не
используются соединения с двухканальным усилением,
перед подключением кабелей колонок убедитесь,
что перемычки или кабели подключены.
• Тыловые колонки окружающего звучания в режиме
двухканального усиления использоваться не могут.
1 2
Подключение колонок
3 4 5 6 7 8 9 10
