РУССКИЙ ru
101
11 Зажимная гайка *
12 Двухштифтовый ключ *
13 Зажимной винт
* в зависимости от комплектации/не входит в
комплект поставки
Перед вводом в эксплуатацию проверьте
соответствие напряжения и частоты сети,
указанные на заводской табличке, параметрам
сети электропитания.
6.1 Установите дополнительную рукоятку
Работайте только с установленной
дополнительной рукояткой (9)! Прочно
привинтите дополнительную рукоятку с левой
или с
правой стороны инструмента.
6.2 Установитьзащитный кожух
По соображениям безопасности исполь-
зуйте только такой защитный кожух,
который предусмотрен для соответствующего
абразивного инструмента! См. также главу 11.
Принадлежности!
Защитный кожух для шлифования
Предназначен для работ с шлифовальными
кругами, ламельными тарельчатыми шлифо-
вальными кругами, алмазными отрезными
кругами.
См. стр. 2, рисунок C.
- Ослабьте винт (13). Установите защитный
кожух (10) в
показанном положении.
- Поверните защитный кожух таким образом,
чтобы его закрытая зона была обращена к
вам.
- Затяните винт (13); при этом защита от
проворачивания должна войти в зацепление с
пазами.
- Проверьте надёжность установки —
защитный кожух не должен поворачиваться.

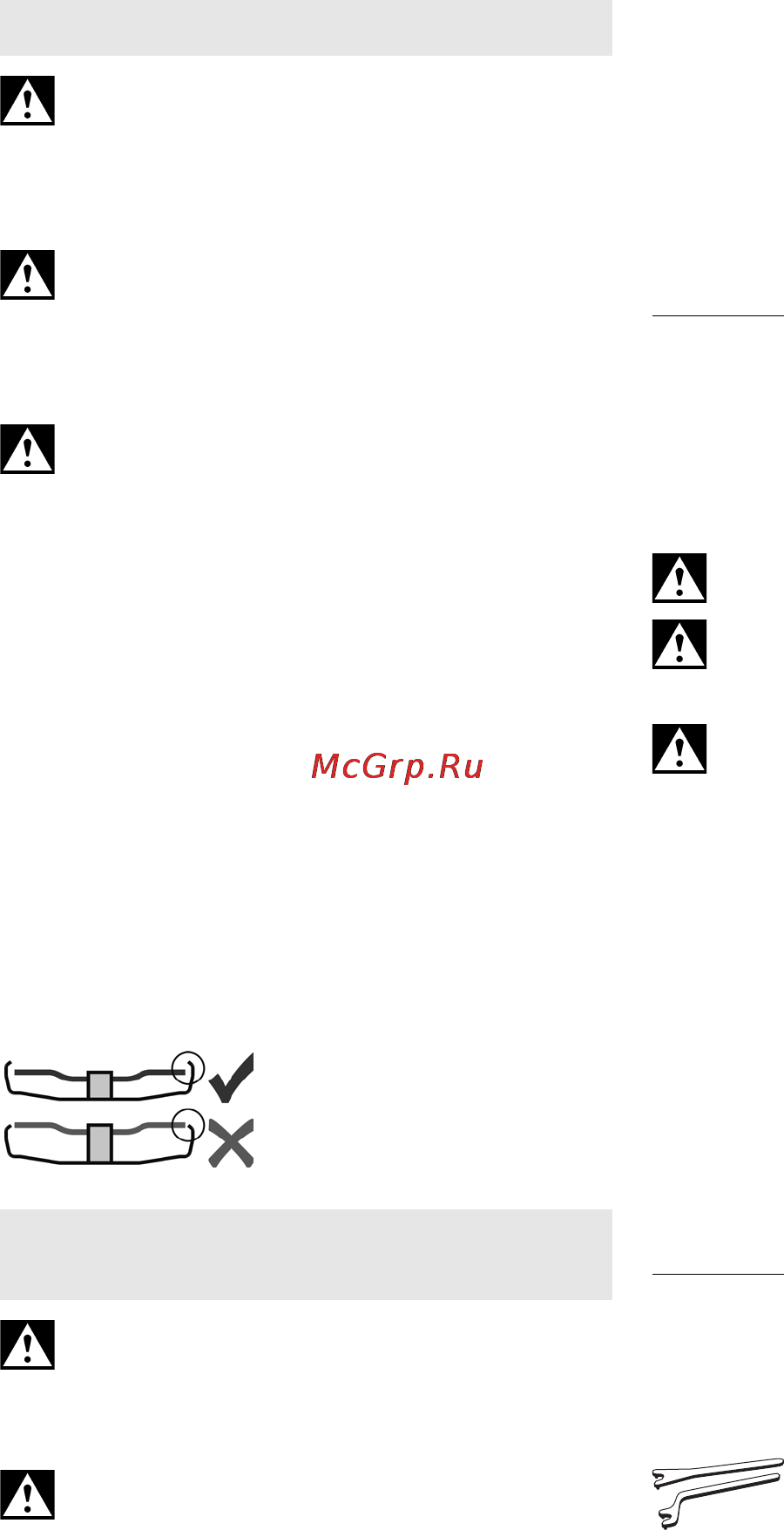

Используйте только те
рабочие инструменты,
которые выступают из-под
защитного кожуха не
более
, чем на 3,4 мм.
Перед проведением всех работ по
переналадке вынимайте вилку из розетки.
Инструмент должен находиться в выключенном
состоянии и шпиндель должен быть
неподвижным.
Для работ с отрезными кругами в целях
безопасности используйте специальные
защитные кожухи для отрезного круга (см.
главу 11. Принадлежности).
7.1 Фиксация шпинделя
- Нажмите кнопку (5) стопора шпинделя и
проворачивайте
шпиндель (4) рукой до тех
пор, пока не почувствуете, что кнопка стопора
вошла в зацепление.
7.2 Установка абразивного круга
См. стр. 2, рисунок A.
- Установите поддерживающий фланец (3) на
шпиндель (см. рисунки выше). Фланец
установлен правильно, если он не
проворачивается на шпинделе.
- Установите абразивный круг на
поддерживающий фланец (3) (см. рисунки
выше).
Абразивный круг должен
равномерно
прилегать к фланцу. Металлический фланец
кругов для абразивного отрезания должен
прилегать к поддерживающему фланцу.
Указание:
в целях предотвращения возможной
потери поддерживающий фланец (3)
закреплён. Снятие: при необходимости
снимите фланец, приложив определённое
усилие.
7.3 Навинчивание/отвинчивание
зажимной гайки (без ключа) (в
зависимости от комплектации)
Зажимную гайку (без ключа) (2)
затягивайте только от руки!
Во время работы дужка (1) должна всегда
плотно прилегать к
зажимной гайке (2)
.
Навинчивание зажимной гайки (без ключа) (2):
Если толщина рабочего инструмента в
диапазоне зажима превышает 6 мм,
использование
зажимной гайки (без ключа)
запрещено
! В этом случае используйте
гайку (11)
с двухштифтовым ключом (12).
- Закрепите шпиндель (см. главу 7.1).
- Откиньте дужку
(1)
зажимной гайки вверх.
- Установите зажимную гайку (2) на шпиндель
(4). См. рисунок на с. 2.
- С помощью дужки
(1) затяните
зажимную
гайку от руки в направлении по часовой
стрелке.
- Откиньте дужку
(1)
вниз.
Отвинчивание зажимной гайки (без ключа) (2)
:
- Закрепите шпиндель (см. главу 7.1).
- Откиньте дужку
(1)
зажимной гайки вверх.
- Отверните зажимную гайку
(2)
в направлении
против часовой стрелки вручную.
Указание:
для отвинчивания туго затянутой
зажимной гайки
(2) можно использовать
двухштифтовый ключ
.
7.4 Навинчивание/отвинчивание
зажимной гайки (в зависимости от
комплектации)
Крепление зажимной гайки (11):
2 стороны зажимной гайки отличаются друг от
друга. Накрутите зажимную гайку на шпиндель
как указано далее:
См. стр. 2, рисунок B.
6. Ввод в эксплуатацию
7. Установка абразивного
круга
