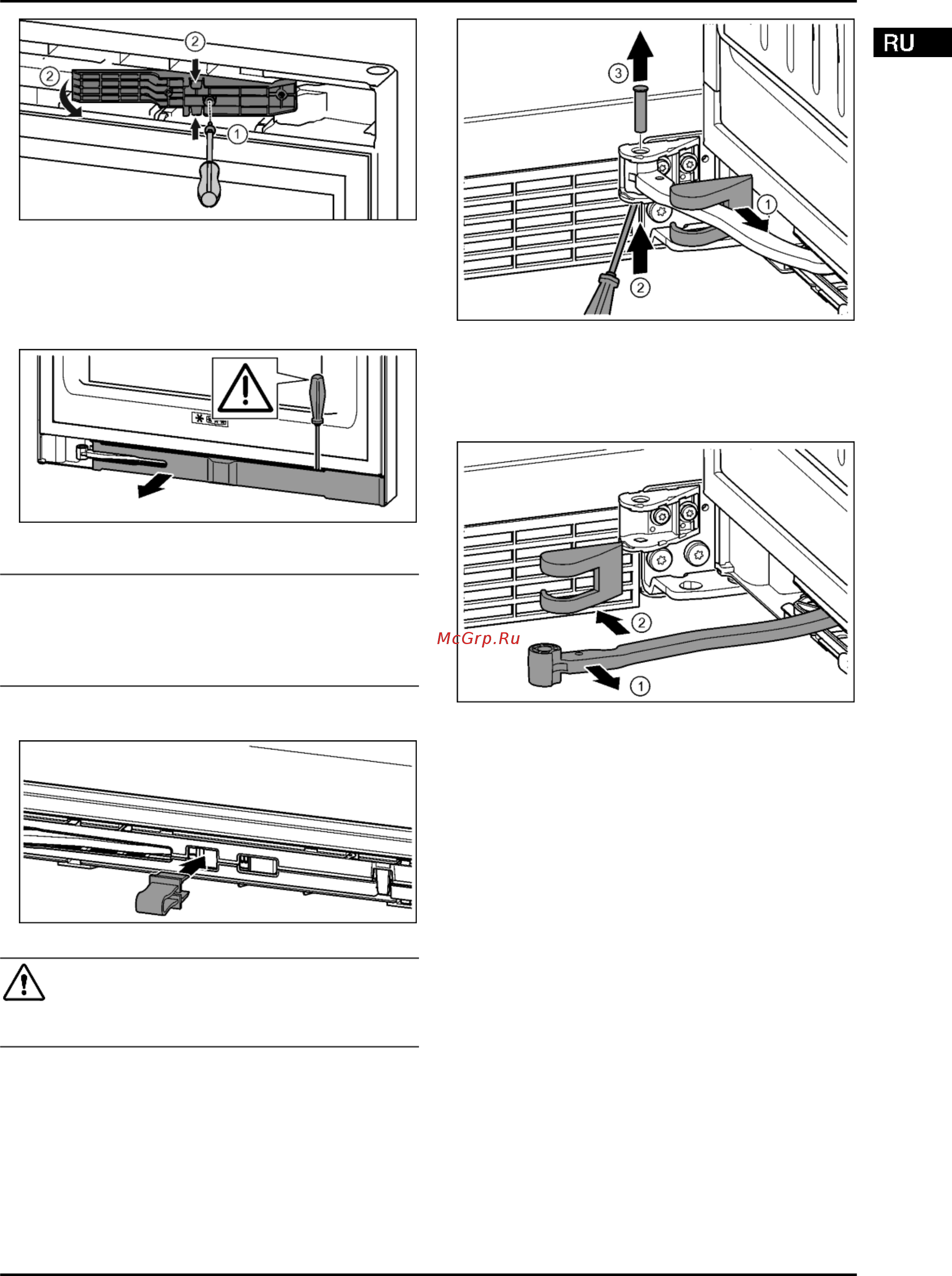

Liebherr CBNbs 4878-20 001 [11/42] Снятие нижнего амортизатора закрывания двери

Fig. 16

Отпустить винты отверткой Т15.*

Fig. 16 (1)

Извлечь деталь адаптера.*

Fig. 16 (2)

4.3.2 Снятие нижнего амортизатора закры-

вания двери

Fig. 17

Открыть нижнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если повреждено уплотнение дверцы, то она, возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

Не повредите уплотнение дверцы отвёрткой!

Шлицевой отверткой вывести накладку из зацепления

и отвести в сторону.

Fig. 18

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

Зафиксировать предохранитель.

Зафиксировать предохранитель в отверстии.

Fig. 19

Снять крышку опорного кронштейна и переместить

вдоль шарнира.

Fig. 19 (1)

Рукой или отверткой приподнять палец снизу.

Fig. 19 (2)

Вставить отвертку под головку пальца и вытащить его.

Fig. 19 (3)

Fig. 20

Повернуть шарнир в направлении двери.

Fig. 20 (1)

Снять крышку опорного кронштейна.

Fig. 20 (2)

Ввод в работу

* Наличие в зависимости от модели и комплектации 11
