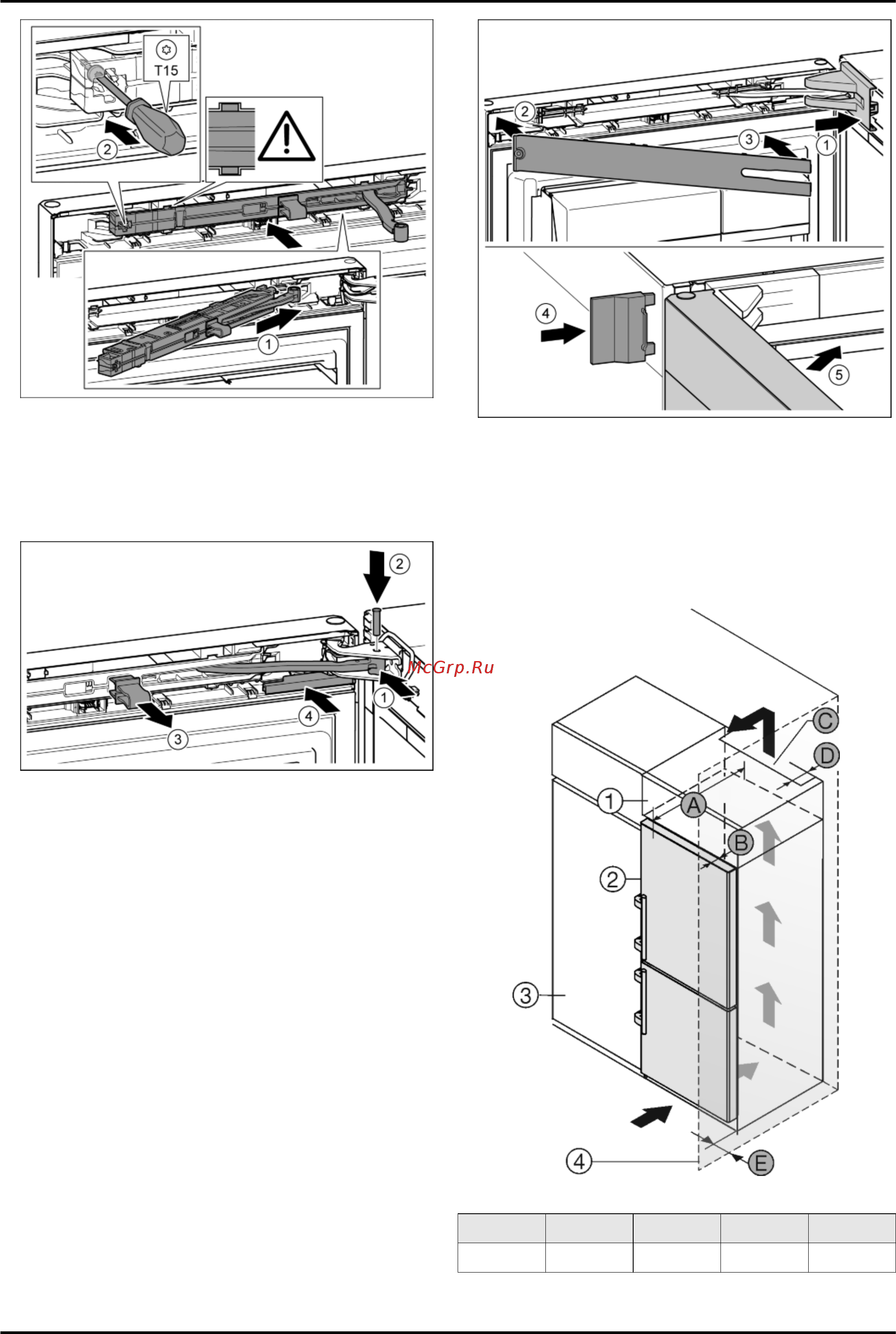

Fig. 48

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

Fig. 48 (1)

u

Вставить узел полностью.

w

Узел размещен правильно, если ребро узла амортиза-

тора находится в направляющей в корпусе.

u

Затянуть винт отверткой Т15.

Fig. 48 (2)

Fig. 49

Дверь открыта на 90°.

u

Повернуть шарнир в опорном кронштейне.

Fig. 49 (1)

u

Вставить палец в опорный кронштейн и шарнир. При

этом следить за тем, чтобы выступ фиксатора занимал

правильное положение в пазу.

Fig. 49 (2)

u

Снять предохранитель.

Fig. 49 (3)

u

Надвинуть крышку.

Fig. 49 (4)

Fig. 50

u

Крышку опорного кронштейна установить и зафиксиро-

вать, при необходимости, осторожно разжать.

Fig. 50 (1)

u

Установить накладку.

Fig. 50 (2)

u

Наклонить и защелкнуть накладку.

Fig. 50 (3)

u

Надвинуть внешнюю крышку.

Fig. 50 (4)

u

Закрыть верхнюю дверь.

Fig. 50 (5)

4.4 Установка в кухонную стенку

Fig. 51

Для устройств шириной 600 мм:*

A [мм] * B [мм] *

C [cм

2

] *

D [мм] * E [мм] *

665

x

65 мин. 300 мин. 50 мин. 46

Для устройств шириной 700 мм:*

Ввод в работу

20 * Наличие в зависимости от модели и комплектации
