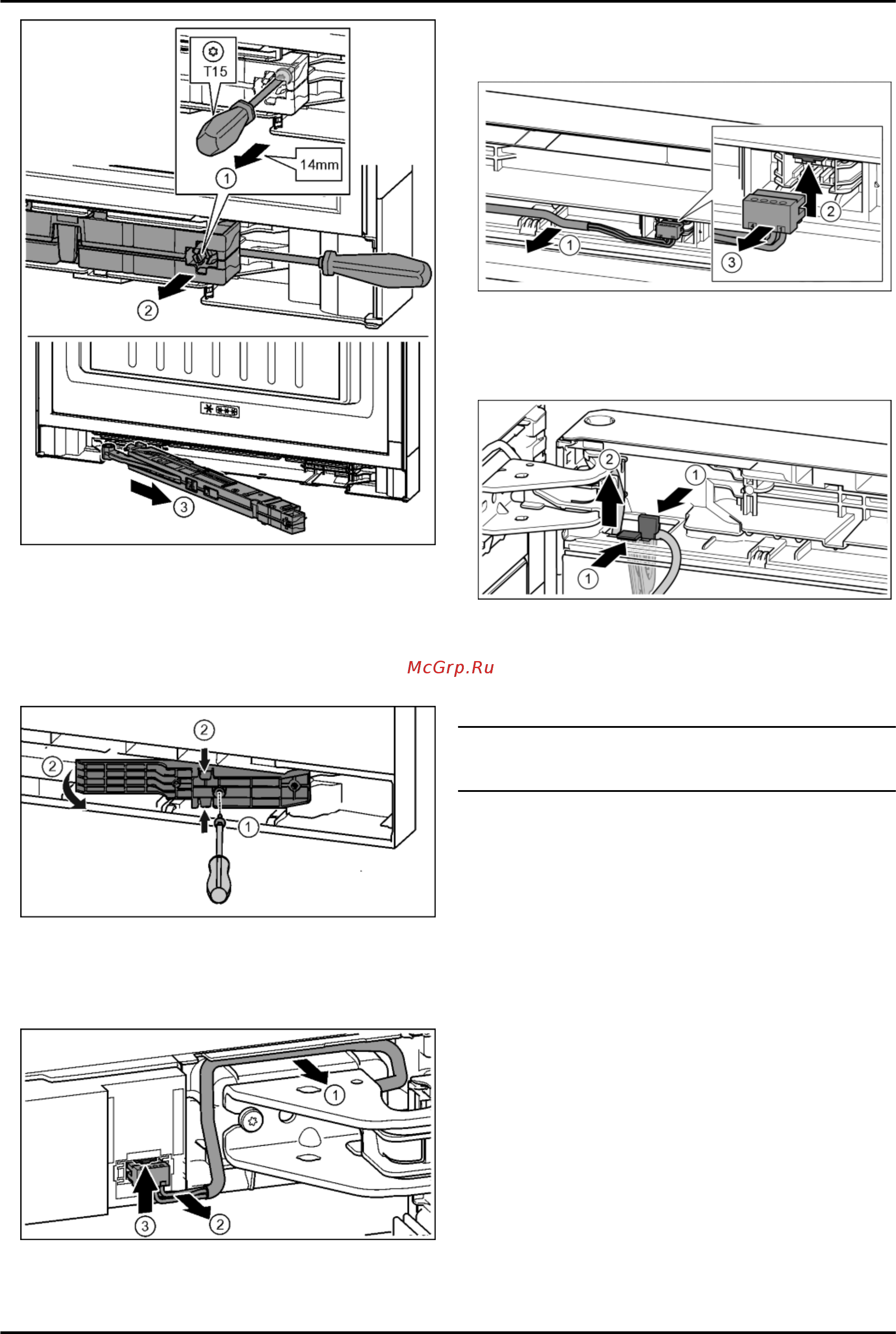

Fig. 21
u
Ослабить винт на узле амортизатора с помощью
отвертки T15 примерно на 14 мм.
Fig. 21 (1)
u
Переместить отвертку со стороны ручки за узел аморти-
затора. Повернуть узел вперед.
Fig. 21 (2)
u
Вытащить узел амортизатора.
Fig. 21 (3)
u
Отложить узел амортизатора закрывания двери в
сторону.
Fig. 22
*
u
Отпустить винты отверткой Т15.*
Fig. 22 (1)
u
Извлечь деталь адаптера.*
Fig. 22 (2)
4.3.3 Отсоединение кабельного разъема
Fig. 23
u
Осторожно освободить кабель над опорным крон-
штейном из направляющей.
Fig. 23 (1)
u
Аккуратно вытянуть жилы кабеля из канала.
Fig. 23 (2)
u
Прижать соединительную накладку вверх и осторожно
вынуть штекер.
Fig. 23 (3)
Fig. 24
u
Осторожно высвободить серый кабель из направ-
ляющей в двери.
Fig. 24 (1)
u
Отжать соединительную накладку вверх.
Fig. 24 (2)
u
Осторожно извлечь штекер.
Fig. 24 (3)
Fig. 25
u
Нажать на соединительную накладку.
Fig. 25 (1)
u
Вынуть держатель кабеля с закрепленным на нем
кабелем.
Fig. 25 (2)
4.3.4 Снятие верхней двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.
Ввод в работу
12 * Наличие в зависимости от модели и комплектации
