4.3.6 Перестановка верхних опорных

частей

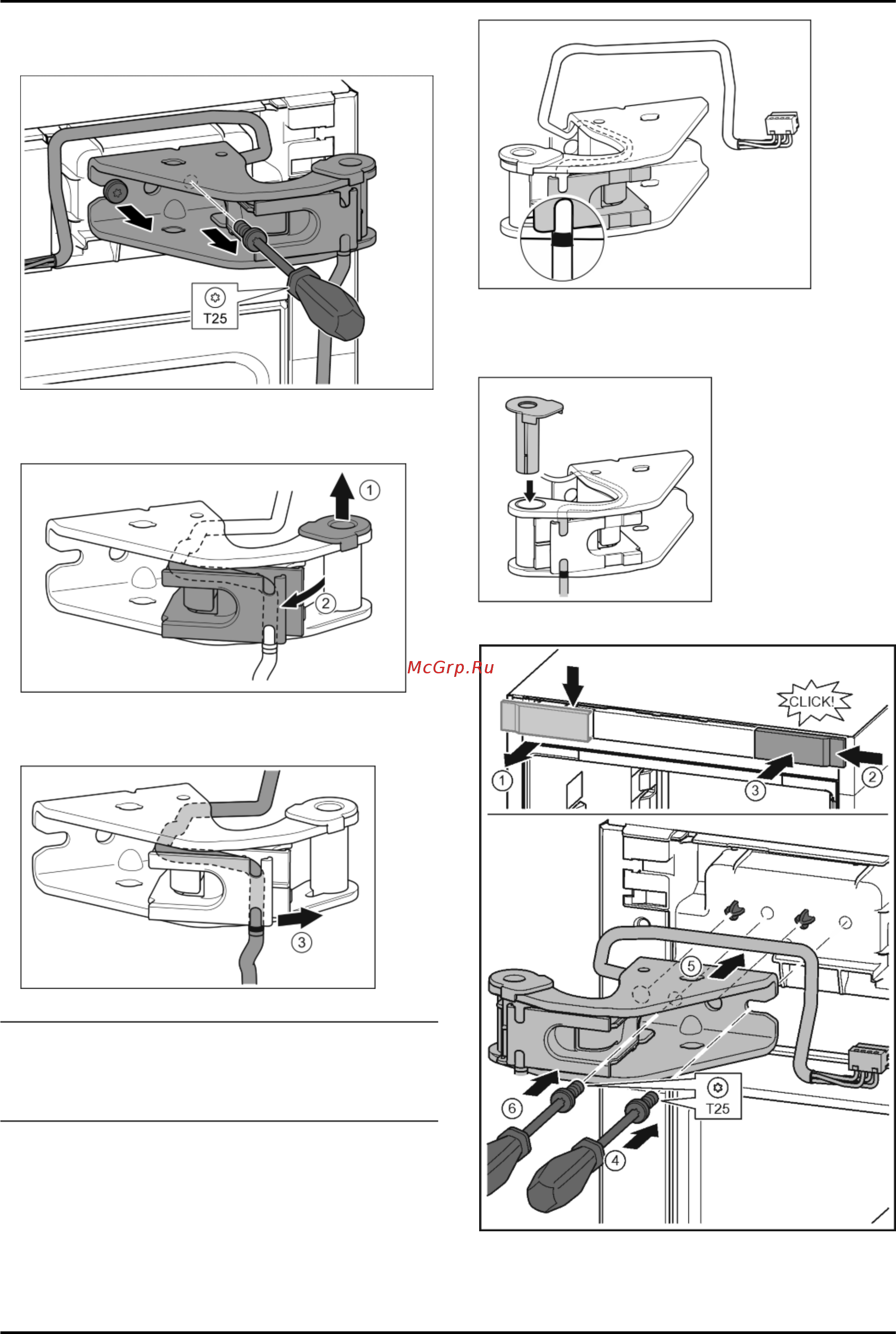

Fig. 28

Оба винта выкрутить отверткой Т25.

Приподнять и убрать опорный кронштейн и кабель.

Fig. 29

Опорную втулку вывести из направляющей.

Fig. 29 (1)

Отвести в сторону держатель кабеля.

Fig. 29 (2)

Fig. 30

Высвободить кабель из направляющей.

Fig. 30 (3)

ВНИМАНИЕ

Сдавливание кабеля

При прокладке кабеля следите за маркировкой. В

держателе кабеля прокладывается более короткий

конец кабеля, начиная с маркировки.

Fig. 31

Вставить кабель, перевернув его в обратную сторону.

При этом черная маркировка должна находиться на

краю держателя кабеля.

Вернуть держатель кабеля в исходное положение.

Fig. 32

Установить и зафиксировать опорную втулку с другой

стороны.

Fig. 33

Отпустить крышку и снять сбоку.

Fig. 33 (1)

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

Fig. 33 (2)
