TS 250

Инструкция по эксплуатации

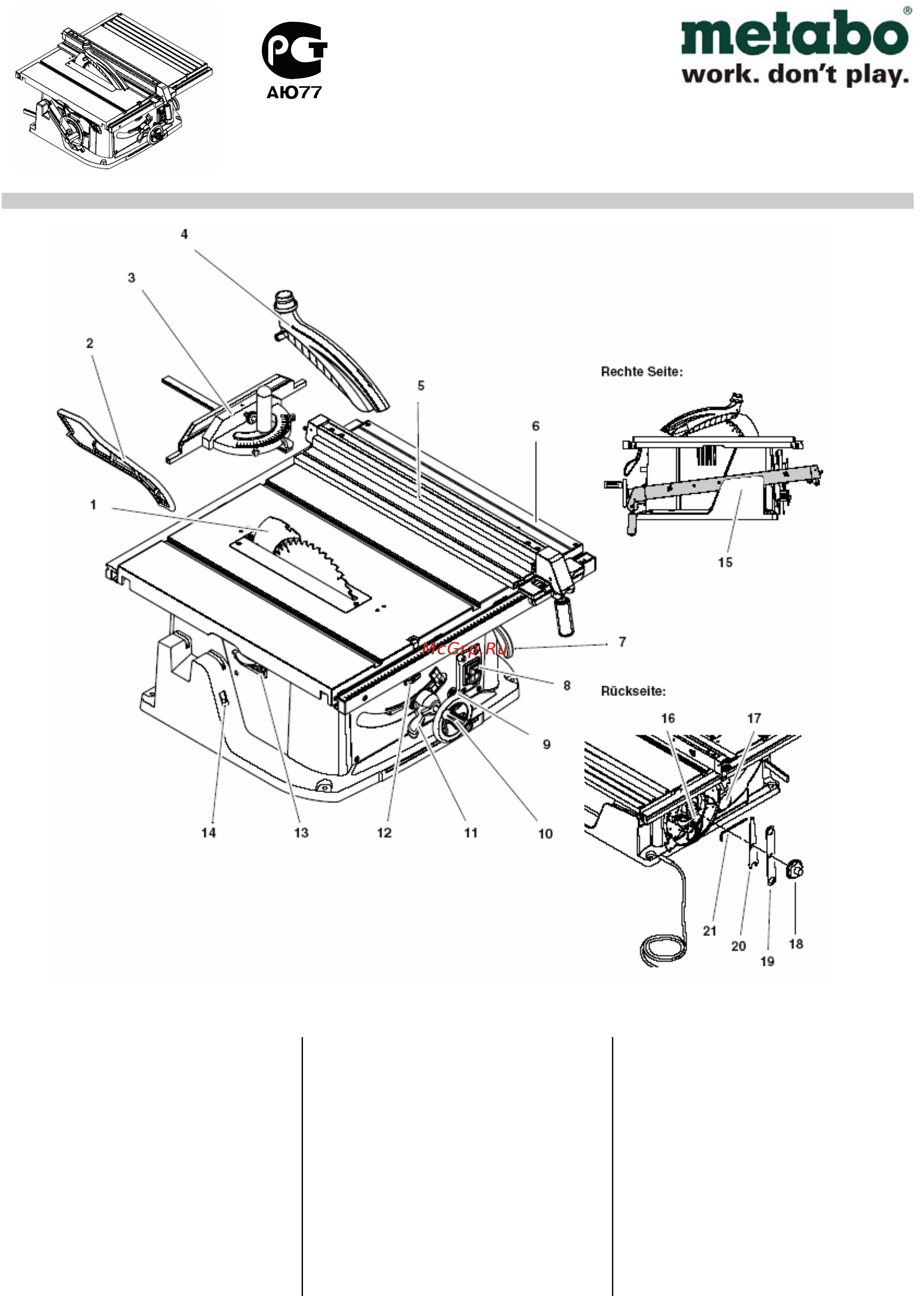

1. Конструкция круглопильного станка

Rechte Seite = Вид справа

Rückseite = Вид сзади

1 распорный клин

2 толкатель

3 поперечный упор

4 кожух

5 параллельный упор

6 расширитель стола

7 рукоятка зажима расширителя стола

8 выключатель (ВКЛ / ВЫКЛ)

9 кнопка перезапуска (для повторного

включения после возникновения пе-

регрузки)

10 маховичок для регулирования высоты

пропила

11 рукоятка зажима для

фиксации угла

наклона

12 ручка для перемещения ограничителя

угла наклона

13 держатель для толкателя

14 держатель для поперечного упора

15 держатель для параллельного упора

16 держатель для пильных дисков, кабе-

ля и инструментов

17 патрубок для выброса стружки

18 крепежная гайка

Инструменты

19 кольцевой гаечный ключ

20 гаечный ключ с открытым

зевом

21 торцовый шестигранный ключ
