Metabo TS 250 [6/11] Ввод в эксплуатацию

• Для перемещения расширителя сто-

ла необходимо ослабить рукоятку за-

жима (45).

Опасность получения

травмы!

В процессе пиления рукоятка зажима

должна находиться в затянутом состоя-

нии.

Использование размерных шкал при

работе с параллельным упором

Выбор шкалы для считывания ширины

резания зависит от варианта установки

профилированной рейки параллельного

упора:

− рейка прилегает к заготовке вы-

сокой гранью =

шкала с черными цифрами на

белом фоне;

− рейка прилегает к заготовке

низкой гранью =

шкала с белыми цифрами на

черном фоне.

При малых ширинах резания расширитель

стола не выдвигается. Ширина резания

определяется по положению указателя

параллельного упора относительно правой

шкалы:

− рейка прилегает к заготовке вы-

сокой гранью: ширины резания

от 0 до 39 см;

− рейка прилегает

к заготовке

низкой гранью: ширины резания

от 0 до 33 см.

Для пиления заготовок большой ширины

необходимо выдвинуть расширитель стола.

1. Переместить параллельный упор в

конечное положение правой шкалы.

2. Выдвинуть расширитель стола и на-

строить его на требуемое расстояние.

Ширина резания определяется по по-

ложению указателя относительно ле-

вой шкалы.

7. Ввод в эксплуатацию

7.1 Монтаж

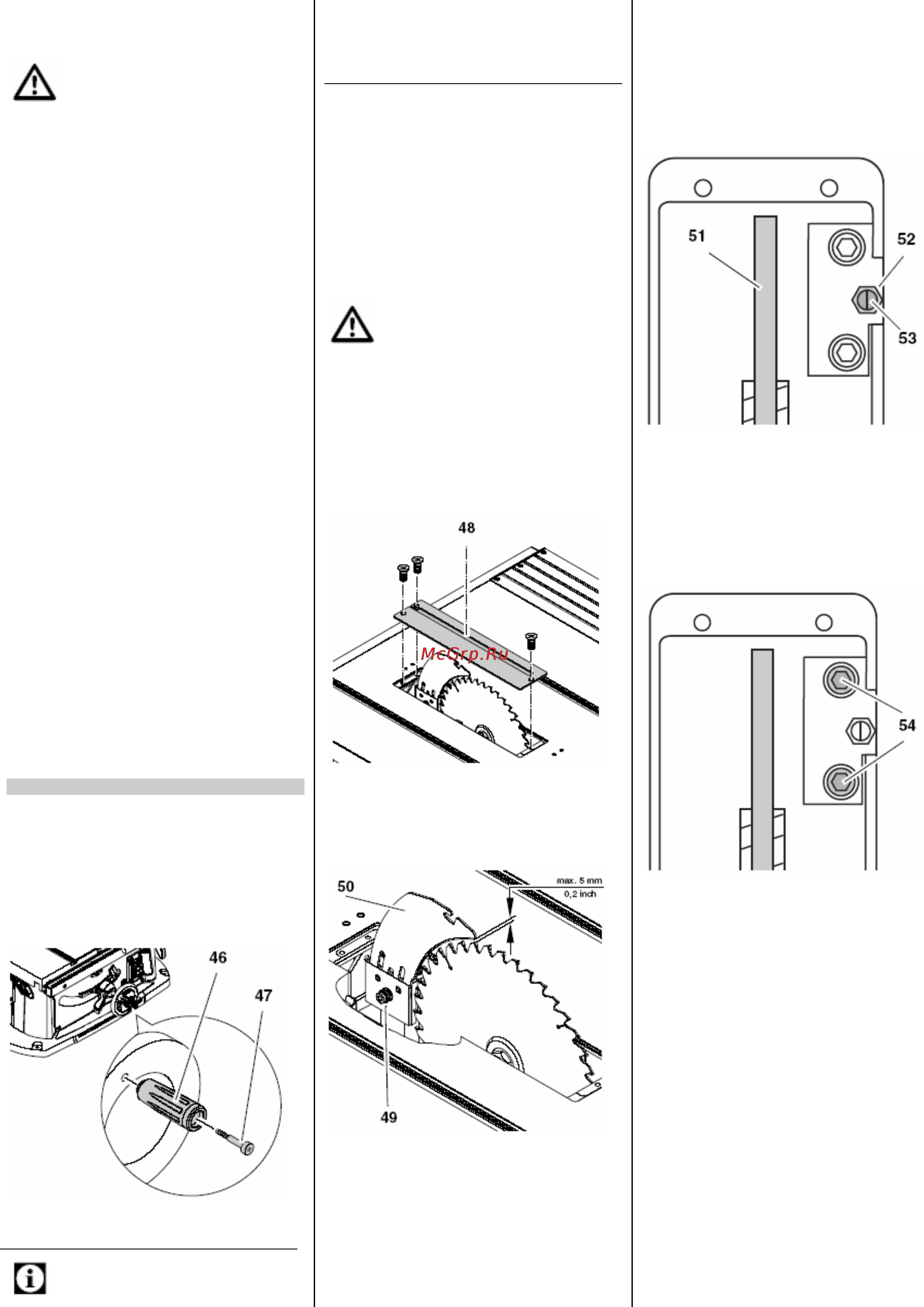

Установка ручки на маховичке для регу-

лирования высоты пропила

• При помощи винта (47) с крестооб-

разным шлицем привинтить к махо-

вичку ручку (46).

Выравнивание распорного клина

Указание:

Станок поставляется с уже установленным

распорным клином. Выравнивание распор-

ного клина при вводе станка в эксплуата-

цию требуется только в случае смещения,

произошедшего при транспортировке.

1. Вращением маховичка перевести

пильный диск в самое верхнее поло-

жение.

2. Проконтролировать положение рас-

порного клина:

− расстояние между внешним

краем пильного диска и распор-

ным клином должно составлять

3 – 5 мм;

− клин должен быть расположен в

одной плоскости с пильным

диском.

Опасность!

Распорный клин относится к числу за-

щитных приспособлений. Он должен

быть правильно смонтирован в целях

обеспечения безопасности эксплуата-

ции.

Дальнейшие операции выполняются только

при необходимости регулировки.

3. Отвинтить вставку (48) стола и снять

ее.

Регулировка расстояния до пильного диска:

4. Ослабить винт с внутренним шести-

гранником (49) (вращением против

часовой стрелки!).

max. 5 mm = макс. 5 мм

5. Переместить распорный клин (50) в

крайнее верхнее положение и выров-

нять его:

расстояние между внешним краем

пильного диска и клином должно быть

в пределах 3 – 5 мм.

6. Затянуть винт с внутренним шести-

гранником (49) (вращением по часо-

вой стрелке!).

Регулировка бокового положения:

распорный клин (51) и пильный диск долж-

ны находиться точно в одной плоскости.

7. Ослабить шестигранную гайку (52) и

произвести регулировку вертикально-

го положения при помощи винта (53).

8. Законтрить винт шестигранной гайкой

(52).

9. Ослабить оба винта с внутренним

шестигранником (54).

10. Выровнять распорный клин так, чтобы

он оказался в одной плоскости с

пильным диском.

11. Затянуть оба винта с внутренним

шестигранником (54).

12. Установить и закрепить вставку сто-

ла.

Установка кожуха

1. Вращением маховичка перевести

пильный диск в самое верхнее поло-

жение.

2. Смонтировать кожух (56) на распор-

ном клине (55).
